Mola de torção T-19442R: Aço inoxidáve Ø 3,6 x 22,4 x 85 mm / 180°

Descontos por quantidade - Mola de torção T-19442R

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de torção Comprar

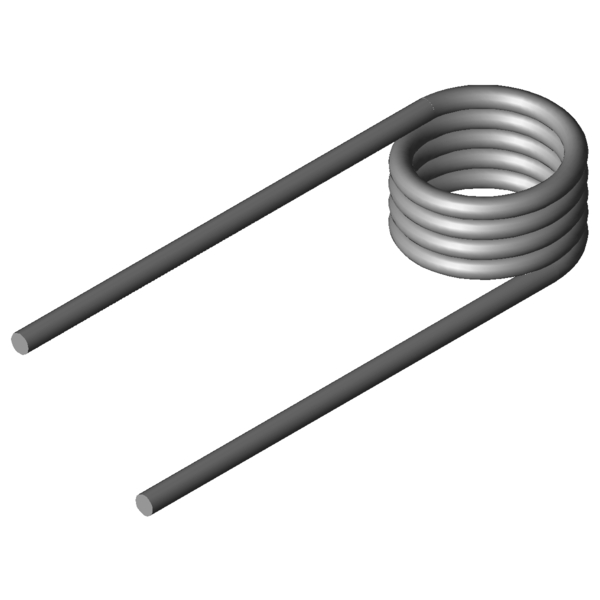

Imagem do Produto Mola de torção T-19442R

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19442R

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	180	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	3,6	mm	Diâmetro do arame
Di	22,4	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	19,8	mm	Comprimento do corpo de mola
Ls	85	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	1415,75	Nmm	(+/-) Tolerance maximum torque
Mn	4240,2	Nmm	Maior binário da mola
alphan	58,58	Graus	Maior ângulo de rotação da mola
nt	4,5	Unidade	N.º de enrolamentos
Ddmax	20,1	mm	Maior diâmetro de mandril possível
Ddmin	17,9	mm	Diámetro de árbol mínimo admisible
Ditol	0,52	mm	(+/-) tolerance of inner coil diameter
Gew	43,1353	g	Peso do artigo
PG	M	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19442R: Aço inoxidáve Ø 3,6 x 22,4 x 85 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19442R: Aço inoxidáve Ø 3,6 x 22,4 x 85 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19442R: Aço inoxidáve Ø 3,6 x 22,4 x 85 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19442R: Aço inoxidáve Ø 3,6 x 22,4 x 85 mm / 180°

cálculo do caminho de força Mola de torção T-19442R

Formulário de consulta Mola de torção T-19442R: Aço inoxidáve Ø 3,6 x 22,4 x 85 mm / 180°

Formulário de consulta Mola de torção T-19442R

Molas de torção semelhantes para Mola de torção T-19442R: Aço inoxidáve Ø 3,6 x 22,4 x 85 mm / 180°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19262R	22,5	13,75	1558,44	89,01	1.4310	51,7 \| 79,5 \| 51,3 \| 24,2
T-19266R	22,5	26,25	1558,44	187,94	1.4310	42,3 \| 81,5 \| 34,0 \| 11,5
T-16916R	15,5	15,4	1965,24	52,19	1.4310	64,9 \| 74,9 \| 67,7 \| 52,0
T-16926R	19,5	15,4	2014,76	65,2	1.4310	64,1 \| 80,9 \| 68,7 \| 42,7
T-16936R	24	15,4	2052,94	79,84	1.4310	59,8 \| 83,0 \| 60,9 \| 35,5
T-19322R	16	16,5	2459,2	51,53	1.4310	72,8 \| 79,4 \| 73,0 \| 65,9
T-19342R	21	16,5	2533,79	67,02	1.4310	70,9 \| 86,8 \| 73,6 \| 52,2
T-19362R	26	16,5	2582,84	82,51	1.4310	64,5 \| 84,3 \| 66,0 \| 43,2
T-17016R	17	17,6	2827,78	48,59	1.4310	79,9 \| 84,6 \| 74,8 \| 80,4
T-17026R	22	17,6	2909,76	62,37	1.4310	79,2 \| 92,0 \| 81,3 \| 64,5
T-17022R	22	11,2	2909,76	34,65	1.4310	77,1 \| 81,2 \| 63,9 \| 86,2
T-17036R	27	17,6	2964,79	76,16	1.4310	71,4 \| 86,9 \| 73,4 \| 53,8
T-19402R	12,4	19,8	3909,65	33,31	1.4310	73,8 \| 85,1 \| 74,5 \| 61,7
T-19422R	17,4	19,8	4113,81	45,98	1.4310	87,1 \| 92,6 \| 87,8 \| 80,9
T-19442R	22,4	19,8	4240,2	58,58	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19462R	27,4	19,8	4326,15	71,27	1.4310	89,3 \| 93,9 \| 90,1 \| 83,9
T-19502R	17,5	22	5491,74	41,2	1.4310	71,4 \| 86,0 \| 73,8 \| 54,3
T-19522R	22,5	22	5673,53	52,48	1.4310	80,8 \| 93,2 \| 82,2 \| 67,0
T-19542R	27,5	22	5798,12	63,67	1.4310	83,1 \| 87,2 \| 82,6 \| 79,5
T-19702R	20,5	15,75	7210,54	21,78	1.4310	51,2 \| 83,7 \| 48,0 \| 21,9
T-19706R	20,5	24,75	7210,54	39,21	1.4310	62,0 \| 83,8 \| 62,9 \| 39,4
T-19711R	25,5	15,75	7413,47	26,88	1.4310	53,4 \| 82,5 \| 51,5 \| 26,2
T-19715R	25,5	24,75	7413,47	48,38	1.4310	66,6 \| 82,6 \| 69,9 \| 47,2
T-19803R	20	17,5	9706,06	19,24	1.4310	45,3 \| 83,2 \| 38,3 \| 14,3
T-19807R	20	27,5	9706,06	34,63	1.4310	51,7 \| 77,8 \| 51,4 \| 25,8
T-19817R	28	17,5	10155,28	26,57	1.4310	47,5 \| 80,1 \| 43,6 \| 18,9

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202089; Mola de torção T-19442R

País de origem: DE, German; Mola de torção T-19442R
