Mola de torção T-19542R: Aço inoxidáve Ø 4 x 27,5 x 91 mm / 180°

Descontos por quantidade - Mola de torção T-19542R

Quantidade	Preço individual [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Mola de torção Comprar

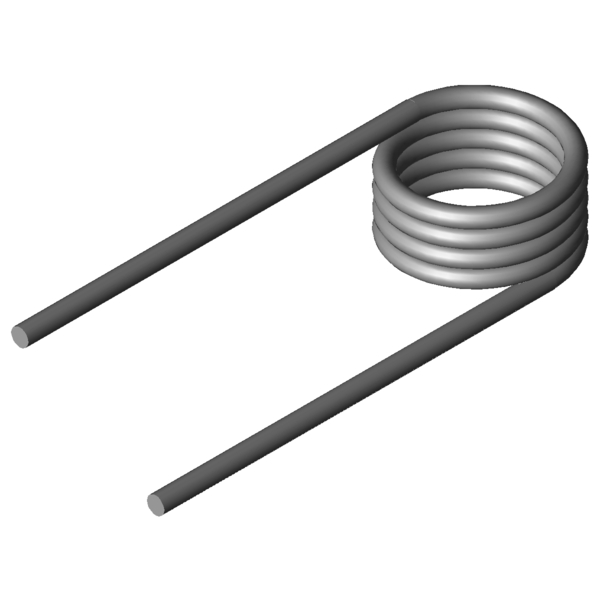

Imagem do Produto Mola de torção T-19542R

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19542R

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	180	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	4	mm	Diâmetro do arame
Di	27,5	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	22	mm	Comprimento do corpo de mola
Ls	91	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	1859,81	Nmm	(+/-) Tolerance maximum torque
Mn	5798,12	Nmm	Maior binário da mola
alphan	63,67	Graus	Maior ângulo de rotação da mola
nt	4,5	Unidade	N.º de enrolamentos
Ddmax	24,7	mm	Maior diâmetro de mandril possível
Ddmin	22	mm	Diámetro de árbol mínimo admisible
Ditol	0,62	mm	(+/-) tolerance of inner coil diameter
Gew	62,1441	g	Peso do artigo
PG	S	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19542R: Aço inoxidáve Ø 4 x 27,5 x 91 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19542R: Aço inoxidáve Ø 4 x 27,5 x 91 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19542R: Aço inoxidáve Ø 4 x 27,5 x 91 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19542R: Aço inoxidáve Ø 4 x 27,5 x 91 mm / 180°

cálculo do caminho de força Mola de torção T-19542R

Formulário de consulta Mola de torção T-19542R: Aço inoxidáve Ø 4 x 27,5 x 91 mm / 180°

Formulário de consulta Mola de torção T-19542R

Molas de torção semelhantes para Mola de torção T-19542R: Aço inoxidáve Ø 4 x 27,5 x 91 mm / 180°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19266R	22,5	26,25	1558,44	187,94	1.4310	38,5 \| 76,0 \| 30,4 \| 9,1
T-19262R	22,5	13,75	1558,44	89,01	1.4310	45,8 \| 68,9 \| 49,2 \| 19,2
T-16936R	24	15,4	2052,94	79,84	1.4310	53,9 \| 75,8 \| 57,6 \| 28,2
T-19342R	21	16,5	2533,79	67,02	1.4310	62,1 \| 75,5 \| 69,4 \| 41,5
T-19362R	26	16,5	2582,84	82,51	1.4310	58,9 \| 81,5 \| 60,9 \| 34,4
T-19366R	26	31,5	2582,84	174,18	1.4310	45,5 \| 79,8 \| 40,6 \| 16,3
T-17026R	22	17,6	2909,76	62,37	1.4310	68,4 \| 80,0 \| 74,1 \| 51,2
T-17036R	27	17,6	2964,79	76,16	1.4310	65,4 \| 86,1 \| 67,4 \| 42,7
T-17032R	27	11,2	2964,79	42,31	1.4310	70,7 \| 76,4 \| 58,8 \| 76,9
T-19422R	17,4	19,8	4113,81	45,98	1.4310	83,6 \| 81,1 \| 71,6 \| 98,2
T-19442R	22,4	19,8	4240,2	58,58	1.4310	83,1 \| 87,2 \| 82,6 \| 79,5
T-19462R	27,4	19,8	4326,15	71,27	1.4310	54,7 \| 80,6 \| 54,9 \| 28,6
T-19502R	17,5	22	5491,74	41,2	1.4310	69,0 \| 74,2 \| 70,1 \| 62,8
T-19522R	22,5	22	5673,53	52,48	1.4310	68,2 \| 80,1 \| 73,5 \| 50,9
T-19542R	27,5	22	5798,12	63,67	1.4310	65,0 \| 86,1 \| 66,1 \| 42,9
T-19562R	32,5	22	5888,83	74,96	1.4310	60,0 \| 82,1 \| 60,9 \| 37,0
T-19706R	20,5	24,75	7210,54	39,21	1.4310	82,5 \| 84,4 \| 76,5 \| 86,6
T-19702R	20,5	15,75	7210,54	21,78	1.4310	41,8 \| 78,8 \| 34,9 \| 11,8
T-19715R	25,5	24,75	7413,47	48,38	1.4310	52,0 \| 78,9 \| 51,8 \| 25,4
T-19711R	25,5	15,75	7413,47	26,88	1.4310	45,6 \| 85,0 \| 37,6 \| 14,1
T-19724R	30,5	24,75	7558,94	57,55	1.4310	54,6 \| 76,9 \| 57,4 \| 29,6
T-19720R	30,5	15,75	7558,94	31,97	1.4310	46,7 \| 83,0 \| 40,6 \| 16,5
T-19733R	35,5	24,75	7668,33	66,72	1.4310	71,3 \| 86,3 \| 73,6 \| 54,1
T-19803R	20	17,5	9706,06	19,24	1.4310	38,3 \| 79,2 \| 27,9 \| 7,7
T-19807R	20	27,5	9706,06	34,63	1.4310	83,4 \| 90,5 \| 84,0 \| 75,8
T-19817R	28	17,5	10155,28	26,57	1.4310	42,9 \| 86,6 \| 32,0 \| 10,2
T-19821R	28	27,5	10155,28	47,83	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19832R	36	17,5	10430,68	33,91	1.4310	42,9 \| 79,5 \| 36,5 \| 12,7
T-19836R	36	27,5	10430,68	61,03	1.4310	87,0 \| 92,6 \| 87,9 \| 80,5

Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202089; Mola de torção T-19542R

País de origem: DE, German; Mola de torção T-19542R
