Mola de torção T-19832R: Aço inoxidáve Ø 5 x 36 x 150 mm / 180°

Name: T-19832R - Molas de torção
SKU: T-19832R
Availability: InStock

Descontos por quantidade - Mola de torção T-19832R

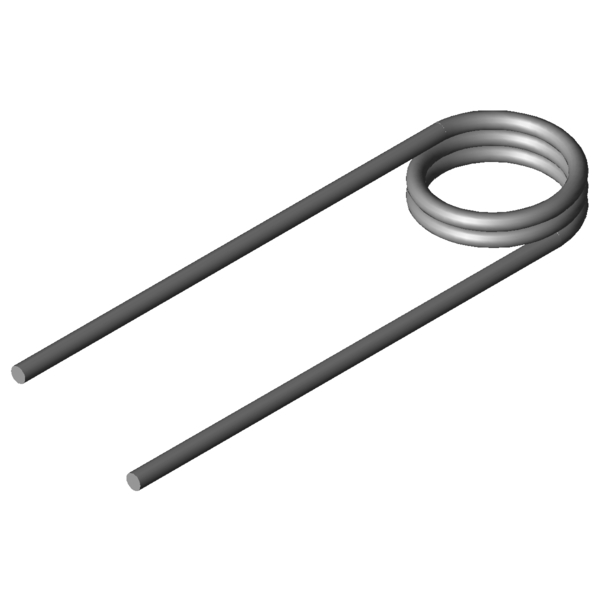

Imagem do Produto Mola de torção T-19832R

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	180	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	5	mm	Diâmetro do arame
Di	36	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	17,5	mm	Comprimento do corpo de mola
Ls	150	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	4099,05	Nmm	(+/-) Tolerance maximum torque
Mn	10430,68	Nmm	Maior binário da mola
alphan	33,91	Graus	Maior ângulo de rotação da mola
nt	2,5	Unidade	N.º de enrolamentos
Ddmax	32	mm	Maior diâmetro de mandril possível
Ddmin	25	mm	Diámetro de árbol mínimo admisible
Ditol	0,8	mm	(+/-) tolerance of inner coil diameter
Gew	96,5208	g	Peso do artigo
PG	T	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19422R	17,4	19,8	4113,81	45,98	1.4310	51,8 \| 69,6 \| 56,6 \| 29,1
T-19442R	22,4	19,8	4240,2	58,58	1.4310	49,0 \| 74,2 \| 49,3 \| 23,5
T-19462R	27,4	19,8	4326,15	71,27	1.4310	47,7 \| 78,8 \| 44,5 \| 19,7
T-19522R	22,5	22	5673,53	52,48	1.4310	56,2 \| 74,0 \| 59,5 \| 35,1
T-19542R	27,5	22	5798,12	63,67	1.4310	54,2 \| 78,6 \| 54,4 \| 29,6
T-19562R	32,5	22	5888,83	74,96	1.4310	53,2 \| 83,3 \| 50,8 \| 25,5
T-19702R	20,5	15,75	7210,54	21,78	1.4310	79,5 \| 79,0 \| 66,7 \| 92,9
T-19711R	25,5	15,75	7413,47	26,88	1.4310	82,8 \| 83,6 \| 75,2 \| 89,7
T-19720R	30,5	15,75	7558,94	31,97	1.4310	82,8 \| 88,2 \| 83,4 \| 76,9
T-19724R	30,5	24,75	7558,94	57,55	1.4310	63,4 \| 81,8 \| 65,7 \| 42,7
T-19729R	35,5	15,75	7668,33	37,07	1.4310	80,9 \| 92,9 \| 82,5 \| 67,3
T-19733R	35,5	24,75	7668,33	66,72	1.4310	62,0 \| 86,4 \| 62,2 \| 37,4
T-19803R	20	17,5	9706,06	19,24	1.4310	73,7 \| 85,2 \| 74,9 \| 61,0
T-19817R	28	17,5	10155,28	26,57	1.4310	87,0 \| 92,6 \| 87,9 \| 80,5
T-19832R	36	17,5	10430,68	33,91	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19847R	44	17,5	10616,8	41,25	1.4310	89,3 \| 93,9 \| 90,2 \| 83,7

Número de molas metálicas semelhantes: 15
