Mola de torção T-19821R: Aço inoxidáve Ø 5 x 28 x 150 mm / 180°

Name: T-19821R - Molas de torção
SKU: T-19821R
Availability: InStock

Descontos por quantidade - Mola de torção T-19821R

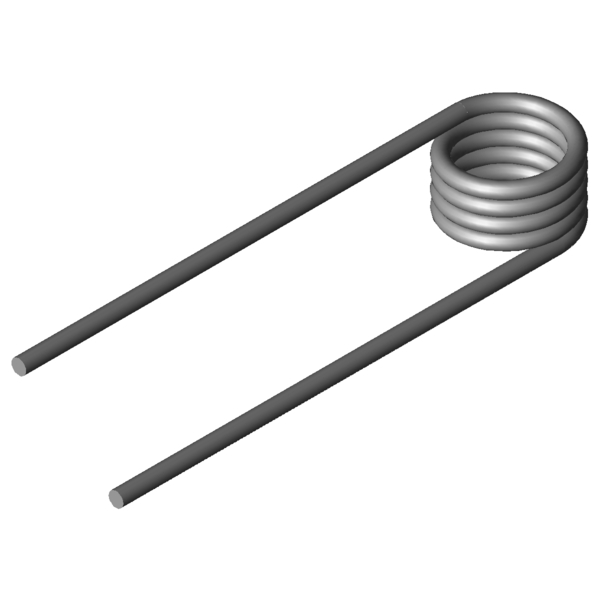

Imagem do Produto Mola de torção T-19821R

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Direita	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	180	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	5	mm	Diâmetro do arame
Di	28	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	27,5	mm	Comprimento do corpo de mola
Ls	150	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	3967,83	Nmm	(+/-) Tolerance maximum torque
Mn	10155,28	Nmm	Maior binário da mola
alphan	47,83	Graus	Maior ângulo de rotação da mola
nt	4,5	Unidade	N.º de enrolamentos
Ddmax	24,8	mm	Maior diâmetro de mandril possível
Ddmin	18	mm	Diámetro de árbol mínimo admisible
Ditol	0,6	mm	(+/-) tolerance of inner coil diameter
Gew	118,9574	g	Peso do artigo
PG	T	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19462R	27,4	19,8	4326,15	71,27	1.4310	79,1 \| 92,1 \| 81,1 \| 64,1
T-19466R	27,4	37,8	4326,15	150,41	1.4310	43,9 \| 80,9 \| 37,2 \| 13,5
T-19502R	17,5	22	5491,74	41,2	1.4310	69,0 \| 74,2 \| 70,1 \| 62,8
T-19522R	22,5	22	5673,53	52,48	1.4310	59,2 \| 81,1 \| 60,6 \| 36,0
T-19542R	27,5	22	5798,12	63,67	1.4310	65,4 \| 86,1 \| 67,4 \| 42,7
T-19546R	27,5	42	5798,12	134,43	1.4310	49,3 \| 81,2 \| 46,3 \| 20,3
T-19562R	32,5	22	5888,83	74,96	1.4310	68,3 \| 81,0 \| 74,4 \| 49,6
T-19706R	20,5	24,75	7210,54	39,21	1.4310	82,5 \| 84,4 \| 76,5 \| 86,6
T-19715R	25,5	24,75	7413,47	48,38	1.4310	52,0 \| 78,9 \| 51,8 \| 25,4
T-19711R	25,5	15,75	7413,47	26,88	1.4310	45,6 \| 85,0 \| 37,6 \| 14,1
T-19724R	30,5	24,75	7558,94	57,55	1.4310	54,6 \| 76,9 \| 57,4 \| 29,6
T-19720R	30,5	15,75	7558,94	31,97	1.4310	46,7 \| 83,0 \| 40,6 \| 16,5
T-19733R	35,5	24,75	7668,33	66,72	1.4310	71,3 \| 86,3 \| 73,6 \| 54,1
T-19807R	20	27,5	9706,06	34,63	1.4310	83,4 \| 90,5 \| 84,0 \| 75,8
T-19821R	28	27,5	10155,28	47,83	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19836R	36	27,5	10430,68	61,03	1.4310	87,0 \| 92,6 \| 87,9 \| 80,5
T-19851R	44	27,5	10616,8	74,24	1.4310	78,4 \| 87,9 \| 80,0 \| 67,4

Número de molas metálicas semelhantes: 16
