Mola de torção T-19463R: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 270°

Descontos por quantidade - Mola de torção T-19463R

Quantidade Preço individual [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Mola de torção Comprar

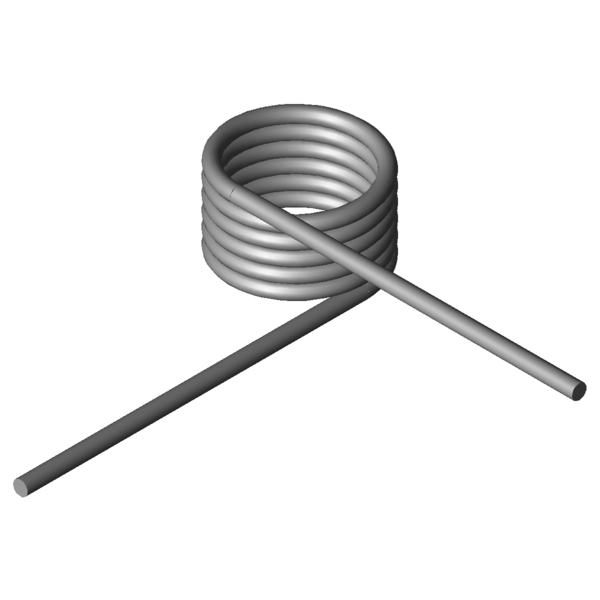

Imagem do Produto Mola de torção T-19463R
Imagem do Produto Mola de torção T-19463R
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19463R

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Direita - Direcção de espira esquerda ou direita
Posição do braço sem carga 270 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 3,6 mm Diâmetro do arame
Di 27,4 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 24,3 mm Comprimento do corpo de mola
Ls 85 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 1222,48 Nmm (+/-) Tolerance maximum torque
Mn 4326,15 Nmm Maior binário da mola
alphan 91,1 Graus Maior ângulo de rotação da mola
nt 5,75 Unidade N.º de enrolamentos
Ddmax 24,6 mm Maior diâmetro de mandril possível
Ddmin 21,9 mm Diámetro de árbol mínimo admisible
Ditol 0,62 mm (+/-) tolerance of inner coil diameter
Gew 58,5732 g Peso do artigo
PG M - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19463R: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19463R: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19463R: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19463R: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 270°

cálculo do caminho de força Mola de torção T-19463R

Formulário de consulta Mola de torção T-19463R: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 270°

Formulário de consulta Mola de torção T-19463R

Molas de torção semelhantes para Mola de torção T-19463R: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 270°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19267R 22,5 29,38 1558,44 212,65 1.4310 44,3 | 78,1 | 39,4 | 15,4
T-19263R 22,5 16,88 1558,44 113,72 1.4310 53,5 | 73,7 | 58,1 | 28,9
T-16927R 19,5 18,9 2014,76 83,31 1.4310 65,2 | 75,6 | 69,0 | 50,9
T-16937R 24 18,9 2052,94 102,02 1.4310 63,9 | 81,0 | 68,4 | 42,4
T-19343R 21 20,25 2533,79 85,62 1.4310 73,2 | 81,1 | 76,3 | 62,3
T-19363R 26 20,25 2582,84 105,41 1.4310 70,6 | 87,2 | 73,1 | 51,6
T-19367R 26 35,25 2582,84 197,17 1.4310 54,3 | 82,4 | 53,0 | 27,6
T-17017R 17 21,6 2827,78 62,09 1.4310 80,9 | 79,9 | 66,8 | 95,9
T-17027R 22 21,6 2909,76 79,7 1.4310 80,1 | 86,0 | 77,4 | 76,9
T-17037R 27 21,6 2964,79 97,32 1.4310 79,1 | 92,1 | 81,1 | 64,2
T-17033R 27 12 2964,79 46,55 1.4310 71,1 | 78,9 | 59,8 | 74,6
T-19403R 12,4 24,3 3909,65 42,55 1.4310 67,3 | 81,8 | 68,5 | 51,7
T-19423R 17,4 24,3 4113,81 58,73 1.4310 78,5 | 87,8 | 79,8 | 67,8
T-19443R 22,4 24,3 4240,2 74,91 1.4310 89,3 | 93,9 | 90,1 | 83,9
T-19463R 27,4 24,3 4326,15 91,1 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19503R 17,5 27 5491,74 52,66 1.4310 65,0 | 81,3 | 68,3 | 45,5
T-19523R 22,5 27 5673,53 67,04 1.4310 72,8 | 87,4 | 74,9 | 56,1
T-19543R 27,5 27 5798,12 81,34 1.4310 80,6 | 93,2 | 81,9 | 66,6
T-19563R 32,5 27 5888,83 95,73 1.4310 83,2 | 88,1 | 84,3 | 77,2
T-19707R 20,5 30,38 7210,54 50,1 1.4310 56,3 | 78,3 | 57,5 | 33,0
T-19716R 25,5 30,38 7413,47 61,82 1.4310 62,4 | 84,4 | 63,1 | 39,6
T-19712R 25,5 16,88 7413,47 29,56 1.4310 48,4 | 80,8 | 45,4 | 18,9
T-19725R 30,5 30,38 7558,94 73,53 1.4310 66,1 | 83,3 | 69,0 | 46,2
T-19721R 30,5 16,88 7558,94 35,17 1.4310 49,9 | 79,8 | 47,9 | 22,1
T-19734R 35,5 30,38 7668,33 85,25 1.4310 68,9 | 79,1 | 75,0 | 52,8
T-19804R 20 18,75 9706,06 21,16 1.4310 39,4 | 74,1 | 33,9 | 10,4
T-19818R 28 18,75 10155,28 29,23 1.4310 44,5 | 82,3 | 37,3 | 13,7
T-19822R 28 33,75 10155,28 61,11 1.4310 54,7 | 80,6 | 54,8 | 28,6
T-19833R 36 18,75 10430,68 37,3 1.4310 44,4 | 75,1 | 41,2 | 17,0
Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202089; Mola de torção T-19463R

País de origem: DE, German; Mola de torção T-19463R
