Mola de torção T-19746L: Aço inoxidáve Ø 4,5 x 25,5 x 100 mm / 180°

Descontos por quantidade - Mola de torção T-19746L

Quantidade Preço individual [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Mola de torção Comprar

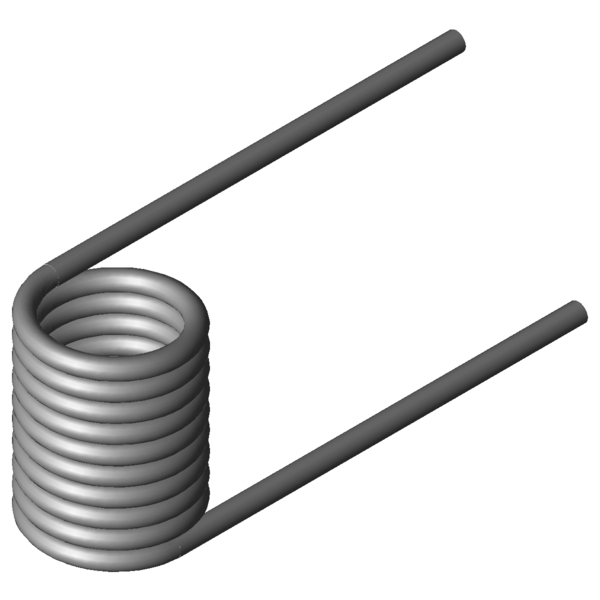

Imagem do Produto Mola de torção T-19746L
Imagem do Produto Mola de torção T-19746L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19746L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 180 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 4,5 mm Diâmetro do arame
Di 25,5 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 47,25 mm Comprimento do corpo de mola
Ls 100 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 2405,6 Nmm (+/-) Tolerance maximum torque
Mn 7413,5 Nmm Maior binário da mola
alphan 102,13 Graus Maior ângulo de rotação da mola
nt 9,5 Unidade N.º de enrolamentos
Ddmax 22,5 mm Maior diâmetro de mandril possível
Ddmin 16 mm Diámetro de árbol mínimo admisible
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 137,7216 g Peso do artigo
PG S - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19746L: Aço inoxidáve Ø 4,5 x 25,5 x 100 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19746L: Aço inoxidáve Ø 4,5 x 25,5 x 100 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19746L: Aço inoxidáve Ø 4,5 x 25,5 x 100 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19746L: Aço inoxidáve Ø 4,5 x 25,5 x 100 mm / 180°

cálculo do caminho de força Mola de torção T-19746L

Formulário de consulta Mola de torção T-19746L: Aço inoxidáve Ø 4,5 x 25,5 x 100 mm / 180°

Formulário de consulta Mola de torção T-19746L

Molas de torção semelhantes para Mola de torção T-19746L: Aço inoxidáve Ø 4,5 x 25,5 x 100 mm / 180°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19446L 22,4 37,8 4240,2 123,72 1.4310 66,6 | 82,6 | 69,9 | 47,2
T-19442L 22,4 19,8 4240,2 58,58 1.4310 75,6 | 69,9 | 57,3 | 99,7
T-19466L 27,4 37,8 4326,15 150,41 1.4310 62,4 | 84,4 | 63,1 | 39,6
T-19462L 27,4 19,8 4326,15 71,27 1.4310 73,1 | 71,7 | 64,1 | 83,6
T-19506L 17,5 42 5491,74 86,98 1.4310 82,9 | 82,1 | 79,6 | 87,0
T-19526L 22,5 42 5673,53 110,74 1.4310 81,2 | 88,7 | 84,4 | 70,6
T-19522L 22,5 22 5673,53 52,48 1.4310 68,6 | 74,6 | 64,0 | 67,1
T-19546L 27,5 42 5798,12 134,43 1.4310 75,6 | 90,2 | 77,1 | 59,4
T-19542L 27,5 22 5798,12 63,67 1.4310 75,3 | 76,1 | 70,3 | 79,7
T-19566L 32,5 42 5888,83 158,21 1.4310 69,6 | 85,4 | 72,0 | 51,3
T-19741L 20,5 47,25 7210,5 17,43 1.4310 56,1 | 93,5 | 57,2 | 17,5
T-19706L 20,5 24,75 7210,54 39,21 1.4310 61,6 | 77,6 | 67,8 | 39,5
T-19715L 25,5 24,75 7413,47 48,38 1.4310 68,4 | 84,1 | 73,7 | 47,4
T-19711L 25,5 15,75 7413,47 26,88 1.4310 55,8 | 77,8 | 63,2 | 26,3
T-19746L 25,5 47,25 7413,5 102,13 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19751L 30,5 47,25 7558,9 121,49 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19724L 30,5 24,75 7558,94 57,55 1.4310 70,4 | 78,7 | 77,2 | 55,3
T-19737L 35,5 47,25 7668,33 140,86 1.4310 83,4 | 90,6 | 84,6 | 75,0
T-19811L 20 52,5 9706,06 15,39 1.4310 47,8 | 86,1 | 45,7 | 11,5
T-19807L 20 27,5 9706,06 34,63 1.4310 52,2 | 75,5 | 55,1 | 25,9
T-19825L 28 52,5 10155,28 100,97 1.4310 82,8 | 90,4 | 85,9 | 72,2
T-19821L 28 27,5 10155,28 47,83 1.4310 58,0 | 79,8 | 59,9 | 34,2
T-19840L 36 52,5 10430,68 128,85 1.4310 82,8 | 83,6 | 75,2 | 89,7
Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202089; Mola de torção T-19746L

País de origem: DE, German; Mola de torção T-19746L
