Mola de torção T-19462L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 180°

Descontos por quantidade - Mola de torção T-19462L

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de torção Comprar

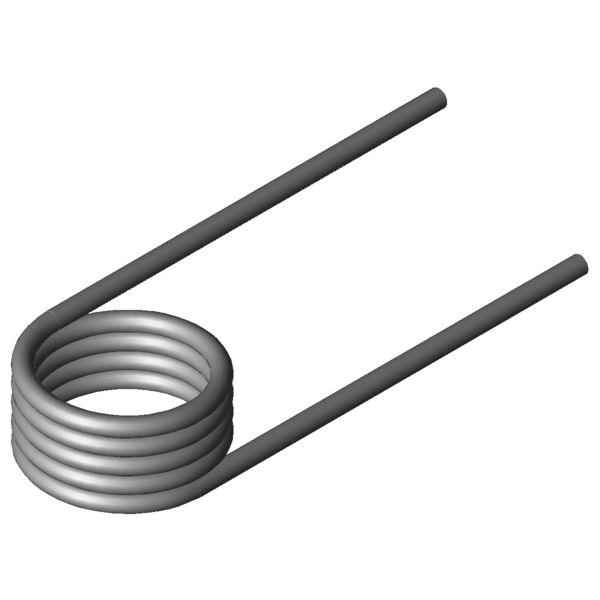

Imagem do Produto Mola de torção T-19462L

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19462L

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	180	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	3,6	mm	Diâmetro do arame
Di	27,4	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	19,8	mm	Comprimento do corpo de mola
Ls	85	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	1296,56	Nmm	(+/-) Tolerance maximum torque
Mn	4326,15	Nmm	Maior binário da mola
alphan	71,27	Graus	Maior ângulo de rotação da mola
nt	4,5	Unidade	N.º de enrolamentos
Ddmax	24,6	mm	Maior diâmetro de mandril possível
Ddmin	21,9	mm	Diámetro de árbol mínimo admisible
Ditol	0,62	mm	(+/-) tolerance of inner coil diameter
Gew	48,8064	g	Peso do artigo
PG	M	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19462L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19462L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19462L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19462L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 180°

cálculo do caminho de força Mola de torção T-19462L

Formulário de consulta Mola de torção T-19462L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 180°

Formulário de consulta Mola de torção T-19462L

Molas de torção semelhantes para Mola de torção T-19462L: Aço inoxidáve Ø 3,6 x 27,4 x 85 mm / 180°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19185L	23	15	853,09	171,81	1.4310	36,8 \| 71,8 \| 30,6 \| 8,2
T-16836L	23,5	12,38	1115,14	99,94	1.4310	45,7 \| 70,3 \| 48,5 \| 18,4
T-19262L	22,5	13,75	1558,44	89,01	1.4310	45,8 \| 68,9 \| 49,2 \| 19,2
T-19266L	22,5	26,25	1558,44	187,94	1.4310	38,5 \| 76,0 \| 30,4 \| 9,1
T-16926L	19,5	15,4	2014,76	65,2	1.4310	65,2 \| 75,6 \| 69,0 \| 50,9
T-16936L	24	15,4	2052,94	79,84	1.4310	53,9 \| 75,8 \| 57,6 \| 28,2
T-19342L	21	16,5	2533,79	67,02	1.4310	62,1 \| 75,5 \| 69,4 \| 41,5
T-19362L	26	16,5	2582,84	82,51	1.4310	58,9 \| 81,5 \| 60,9 \| 34,4
T-17016L	17	17,6	2827,78	48,59	1.4310	80,9 \| 79,9 \| 66,8 \| 95,9
T-17026L	22	17,6	2909,76	62,37	1.4310	68,4 \| 80,0 \| 74,1 \| 51,2
T-17036L	27	17,6	2964,79	76,16	1.4310	65,4 \| 86,1 \| 67,4 \| 42,7
T-17032L	27	11,2	2964,79	42,31	1.4310	70,7 \| 76,4 \| 58,8 \| 76,9
T-19422L	17,4	19,8	4113,81	45,98	1.4310	83,6 \| 81,1 \| 71,6 \| 98,2
T-19442L	22,4	19,8	4240,2	58,58	1.4310	83,1 \| 87,2 \| 82,6 \| 79,5
T-19462L	27,4	19,8	4326,15	71,27	1.4310	80,6 \| 93,2 \| 82,0 \| 66,7
T-19502L	17,5	22	5491,74	41,2	1.4310	78,6 \| 87,9 \| 79,7 \| 68,3
T-19522L	22,5	22	5673,53	52,48	1.4310	89,4 \| 93,9 \| 90,1 \| 84,2
T-19542L	27,5	22	5798,12	63,67	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19562L	32,5	22	5888,83	74,96	1.4310	90,9 \| 94,9 \| 91,7 \| 86,3
T-19702L	20,5	15,75	7210,54	21,78	1.4310	54,4 \| 78,3 \| 57,3 \| 27,5
T-19706L	20,5	24,75	7210,54	39,21	1.4310	68,2 \| 84,1 \| 71,0 \| 49,5
T-19711L	25,5	15,75	7413,47	26,88	1.4310	59,2 \| 84,4 \| 60,2 \| 33,0
T-19715L	25,5	24,75	7413,47	48,38	1.4310	75,6 \| 90,2 \| 77,1 \| 59,4
T-19720L	30,5	15,75	7558,94	31,97	1.4310	61,8 \| 83,5 \| 63,5 \| 38,5
T-19724L	30,5	24,75	7558,94	57,55	1.4310	80,7 \| 89,3 \| 83,5 \| 69,3
T-19729L	35,5	15,75	7668,33	37,07	1.4310	54,2 \| 78,9 \| 54,2 \| 29,3
T-19733L	35,5	24,75	7668,33	66,72	1.4310	83,3 \| 85,1 \| 85,5 \| 79,2
T-19803L	20	17,5	9706,06	19,24	1.4310	46,8 \| 77,4 \| 45,0 \| 18,1
T-19817L	28	17,5	10155,28	26,57	1.4310	53,1 \| 85,9 \| 49,4 \| 23,8
T-19821L	28	27,5	10155,28	47,83	1.4310	65,0 \| 86,1 \| 66,1 \| 42,9

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202089; Mola de torção T-19462L

País de origem: DE, German; Mola de torção T-19462L
