Mola de torção T-19822L: Aço inoxidáve Ø 5 x 28 x 150 mm / 270°

Descontos por quantidade - Mola de torção T-19822L

Quantidade Preço individual [EUR]
1 6,4400 EUR
2 4,5400 EUR
3 4,3300 EUR
7 3,5700 EUR
17 2,3000 EUR
37 1,8300 EUR
75 1,7400 EUR

Mola de torção Comprar

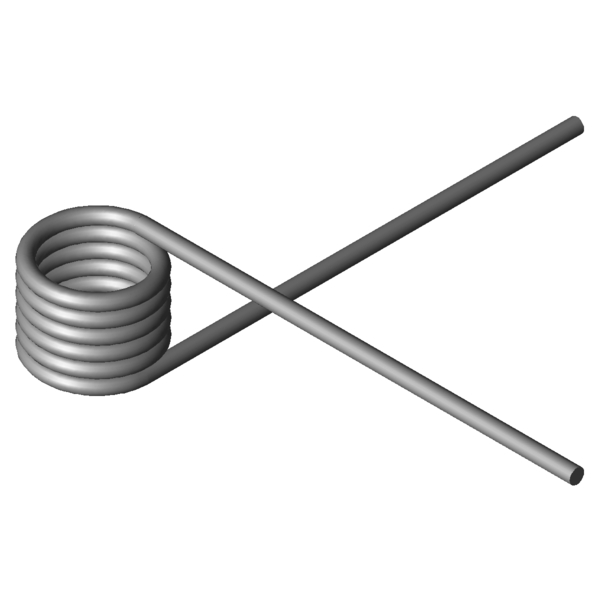

Imagem do Produto Mola de torção T-19822L
Imagem do Produto Mola de torção T-19822L
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de torção T-19822L

Símbolos Valor Unidade Descrição
Tipo de material 1.4310 - Tipo de material
Direcção de espira Esquerda - Direcção de espira esquerda ou direita
Posição do braço sem carga 270 Graus Posição do braço sem carga
alpha1 Graus Ângulo de rotação da mola pré-tensionada
F1 N Força da mola pré-tensionada
M1 Nmm Binário da mola pré-tensionada
alpha2 Graus Ângulo de rotação da mola tensionada
F2 N Força da mola tensionada
M2 Nmm Binário da mola tensionada
alphah Graus Ângulo de rotação de trabalho
d 5 mm Diâmetro do arame
Di 28 mm Diâmetro interno de enrolamento
Dd mm Diâmetro do mandril
LsH mm Comprimento do braço de alavanca
LsR mm Comprimento do braço de repouso
Lk0 33,75 mm Comprimento do corpo de mola
Ls 150 mm Comprimentos dos braços
RH mm Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol 3741,14 Nmm (+/-) Tolerance maximum torque
Mn 10155,28 Nmm Maior binário da mola
alphan 61,11 Graus Maior ângulo de rotação da mola
nt 5,75 Unidade N.º de enrolamentos
Ddmax 24,8 mm Maior diâmetro de mandril possível
Ddmin 18 mm Diámetro de árbol mínimo admisible
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 139,0771 g Peso do artigo
PG T - Grupo de preços para este artigo
Desenho técnico Mola de torção
Desenho técnico Mola de torção

Ficha de dados Mola de torção T-19822L: Aço inoxidáve Ø 5 x 28 x 150 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de torção T-19822L: Aço inoxidáve Ø 5 x 28 x 150 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de torção T-19822L: Aço inoxidáve Ø 5 x 28 x 150 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de torção T-19822L: Aço inoxidáve Ø 5 x 28 x 150 mm / 270°

cálculo do caminho de força Mola de torção T-19822L

Formulário de consulta Mola de torção T-19822L: Aço inoxidáve Ø 5 x 28 x 150 mm / 270°

Formulário de consulta Mola de torção T-19822L

Molas de torção semelhantes para Mola de torção T-19822L: Aço inoxidáve Ø 5 x 28 x 150 mm / 270°

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de torção semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo Di (mm) Lk0 (mm) Mn (Nmm) alphan (Graus) Material Semelhança in %
Geral | Geometria | Carregar | Rigidez
T-19503L 17,5 27 5491,74 52,66 1.4310 83,0 | 78,4 | 72,1 | 98,6
T-19523L 22,5 27 5673,53 67,04 1.4310 83,1 | 83,8 | 83,1 | 82,3
T-19527L 22,5 47 5673,53 125,31 1.4310 59,2 | 81,1 | 61,5 | 35,0
T-19543L 27,5 27 5798,12 81,34 1.4310 80,7 | 89,3 | 83,6 | 69,3
T-19547L 27,5 47 5798,12 152,19 1.4310 51,6 | 83,3 | 48,6 | 22,9
T-19563L 32,5 27 5888,83 95,73 1.4310 75,9 | 90,5 | 77,4 | 59,8
T-19567L 32,5 47 5888,83 178,98 1.4310 58,0 | 82,5 | 59,5 | 32,0
T-19707L 20,5 30,38 7210,54 50,1 1.4310 80,8 | 89,1 | 81,8 | 71,4
T-19716L 25,5 30,38 7413,47 61,82 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19712L 25,5 16,88 7413,47 29,56 1.4310 63,3 | 79,7 | 69,1 | 41,0
T-19725L 30,5 30,38 7558,94 73,53 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19721L 30,5 16,88 7558,94 35,17 1.4310 73,5 | 77,3 | 66,0 | 77,3
T-19734L 35,5 30,38 7668,33 85,25 1.4310 91,7 | 95,3 | 92,4 | 87,5
T-19808L 20 33,75 9706,06 44,25 1.4310 65,9 | 81,9 | 69,0 | 46,9
T-19822L 28 33,75 10155,28 61,11 1.4310 77,1 | 90,6 | 78,8 | 61,9
T-19837L 36 33,75 10430,68 77,99 1.4310 82,8 | 88,2 | 83,4 | 76,9
T-19852L 44 33,75 10616,8 94,87 1.4310 83,1 | 83,1 | 74,4 | 91,9
Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202089; Mola de torção T-19822L

País de origem: DE, German; Mola de torção T-19822L
