Mola de torção T-19837L: Aço inoxidáve Ø 5 x 36 x 150 mm / 270°

Name: T-19837L - Molas de torção
SKU: T-19837L
Availability: InStock

Descontos por quantidade - Mola de torção T-19837L

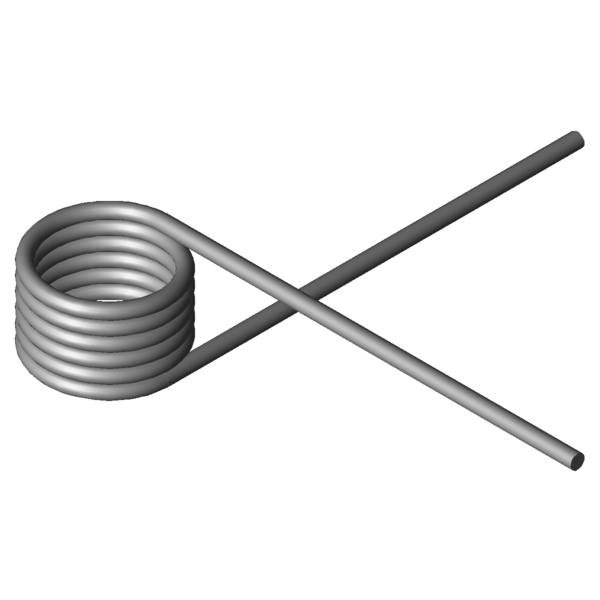

Imagem do Produto Mola de torção T-19837L

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Direcção de espira	Esquerda	-	Direcção de espira esquerda ou direita
Posição do braço sem carga	270	Graus	Posição do braço sem carga
alpha1		Graus	Ângulo de rotação da mola pré-tensionada
F1		N	Força da mola pré-tensionada
M1		Nmm	Binário da mola pré-tensionada
alpha2		Graus	Ângulo de rotação da mola tensionada
F2		N	Força da mola tensionada
M2		Nmm	Binário da mola tensionada
alphah		Graus	Ângulo de rotação de trabalho
d	5	mm	Diâmetro do arame
Di	36	mm	Diâmetro interno de enrolamento
Dd		mm	Diâmetro do mandril
LsH		mm	Comprimento do braço de alavanca
LsR		mm	Comprimento do braço de repouso
Lk0	33,75	mm	Comprimento do corpo de mola
Ls	150	mm	Comprimentos dos braços
RH		mm	Remoção do centro do corpo de mola até ponto de aplicação de força do braço de alavanca
Mntol	3356,36	Nmm	(+/-) Tolerance maximum torque
Mn	10430,68	Nmm	Maior binário da mola
alphan	77,99	Graus	Maior ângulo de rotação da mola
nt	5,75	Unidade	N.º de enrolamentos
Ddmax	32	mm	Maior diâmetro de mandril possível
Ddmin	25	mm	Diámetro de árbol mínimo admisible
Ditol	0,8	mm	(+/-) tolerance of inner coil diameter
Gew	161,5137	g	Peso do artigo
PG	T	-	Grupo de preços para este artigo

Desenho técnico Mola de torção

Molas de torção semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de torção diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Graus)	Material	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
T-19523L	22,5	27	5673,53	67,04	1.4310	75,6 \| 78,4 \| 82,4 \| 65,9
T-19543L	27,5	27	5798,12	81,34	1.4310	66,3 \| 80,7 \| 72,0 \| 46,2
T-19547L	27,5	47	5798,12	152,19	1.4310	78,6 \| 87,9 \| 79,7 \| 68,3
T-19563L	32,5	27	5888,83	95,73	1.4310	61,8 \| 79,4 \| 64,8 \| 41,3
T-19567L	32,5	47	5888,83	178,98	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19707L	20,5	30,38	7210,54	50,1	1.4310	60,6 \| 79,6 \| 63,5 \| 38,8
T-19716L	25,5	30,38	7413,47	61,82	1.4310	53,9 \| 77,3 \| 57,0 \| 27,4
T-19725L	30,5	30,38	7558,94	73,53	1.4310	58,0 \| 82,5 \| 59,5 \| 32,0
T-19721L	30,5	16,88	7558,94	35,17	1.4310	45,7 \| 72,9 \| 48,8 \| 15,3
T-19734L	35,5	30,38	7668,33	85,25	1.4310	60,2 \| 81,7 \| 62,2 \| 36,6
T-19730L	35,5	16,88	7668,33	40,77	1.4310	46,5 \| 72,1 \| 49,8 \| 17,5
T-19808L	20	33,75	9706,06	44,25	1.4310	52,0 \| 79,8 \| 50,8 \| 25,4
T-19822L	28	33,75	10155,28	61,11	1.4310	48,4 \| 79,3 \| 46,1 \| 19,8
T-19818L	28	18,75	10155,28	29,23	1.4310	38,4 \| 68,7 \| 37,2 \| 9,5
T-19837L	36	33,75	10430,68	77,99	1.4310	51,8 \| 80,7 \| 50,0 \| 24,6
T-19852L	44	33,75	10616,8	94,87	1.4310	53,0 \| 75,2 \| 54,2 \| 29,4
T-19848L	44	18,75	10616,8	45,37	1.4310	50,7 \| 74,4 \| 51,4 \| 26,3

Número de molas metálicas semelhantes: 16
