Mola de extensão RZ-136CX Aço inoxidáve Ø 2 x 22 x 154 mm / 270°

Descontos por quantidade - Mola de extensão RZ-136CX

Quantidade	Preço individual [EUR]
1	7,5200 EUR
2	4,7400 EUR
3	3,7800 EUR
7	3,2200 EUR
17	1,9500 EUR
37	1,5600 EUR
75	1,4700 EUR
125	1,3618 EUR
175	1,3260 EUR
250	1,2778 EUR
350	1,2528 EUR
450	1,2041 EUR

Mola de extensão Comprar

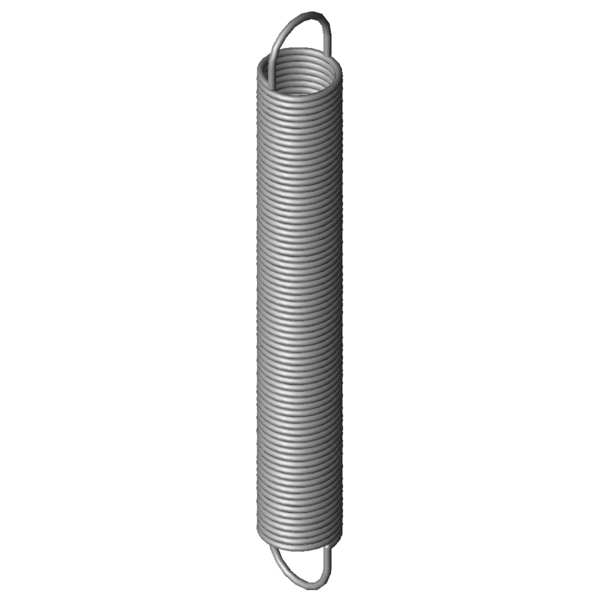

Imagem do Produto Mola de extensão RZ-136CX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-136CX

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	2	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	22	mm	Diâmetro externo de enrolamento
Dh	25,5	mm	Diâmetro mais pequeno de manga
L0	154	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	125,5	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	494,3	mm	Maior comprimento com carga estática
sn	340,3	mm	Maior deslocamento da mola com carga estática
Fn	103,4	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	14,25	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,283	N/mm	Flecha da mola
F0	7,101	N	Força de pré-tensionamento interna
Fntol	5,69	N	(+/-) tolerância para força máxima estática
L0tol	2,4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,45	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	51	Graus	Tolerância da posição dos olhais
Gew	114,7191	g	Peso do artigo
PG	ZQ	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-136CX Aço inoxidáve Ø 2 x 22 x 154 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-136CX Aço inoxidáve Ø 2 x 22 x 154 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-136CX Aço inoxidáve Ø 2 x 22 x 154 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-136CX Aço inoxidáve Ø 2 x 22 x 154 mm / 270°

cálculo do caminho de força Mola de extensão RZ-136CX

Formulário de consulta Mola de extensão RZ-136CX Aço inoxidáve Ø 2 x 22 x 154 mm / 270°

Formulário de consulta Mola de extensão RZ-136CX

Molas de extensão semelhantes para Mola de extensão RZ-136CX Aço inoxidáve Ø 2 x 22 x 154 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-136CX	1.4310	2	22	154	103,4	494,3	340,3	0,283	85,6 \| 93,5 \| 87,8 \| 75,6
Z-136CX	EN 10270-1	2	22	154	123,3	500,88	346,88	0,33	92,2 \| 100,0 \| 91,0 \| 85,5

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-118DX	21,6	172	0,082	1.4310	56,93	829,64	657,64	57,0 \| 89,2 \| 53,4 \| 28,5
RZ-130E-14X	24	143,5	0,141	1.4310	73,5	640,3	496,8	62,5 \| 89,4 \| 61,4 \| 36,8
RZ-130K-02X	20	170	0,193	1.4310	84,95	580,6	410,6	80,4 \| 90,5 \| 82,5 \| 68,1
RZ-136EX	22	186	0,225	1.4310	103,4	613,86	427,86	87,9 \| 94,3 \| 89,8 \| 79,5
RZ-130K-01X	20	145	0,235	1.4310	84,95	482,6	337,6	88,4 \| 91,7 \| 90,7 \| 82,8
RZ-136DX	22	170	0,251	1.4310	103,4	553,84	383,84	93,3 \| 96,9 \| 94,3 \| 88,7
RZ-130KX	20	136	0,255	1.4310	84,95	447,53	311,53	80,3 \| 90,7 \| 82,4 \| 67,8
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	85,6 \| 93,5 \| 87,8 \| 75,6
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	92,4 \| 96,6 \| 93,5 \| 87,0
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	89,4 \| 91,8 \| 90,4 \| 86,0
RZ-136AX	22	124	0,374	1.4310	103,4	381,27	257,27	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-138AX	18,6	160	0,459	1.4310	121,3	406	246	78,0 \| 93,6 \| 78,8 \| 61,6
RZ-138X	18,6	147	0,504	1.4310	121,3	370,88	223,88	75,0 \| 93,3 \| 75,5 \| 56,1
RZ-141CX	18	148	0,554	1.4310	125,1	357,06	209,06	71,8 \| 92,6 \| 72,0 \| 50,8
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	68,7 \| 93,5 \| 67,3 \| 45,2
RZ-147K-03X	20	134	0,746	1.4310	147,2	315,76	181,76	70,5 \| 91,5 \| 70,4 \| 49,6
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	61,8 \| 90,4 \| 59,6 \| 35,4
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	64,1 \| 87,2 \| 64,4 \| 40,7
RZ-156X	22,5	130	1,075	1.4310	186,1	290,15	160,15	61,5 \| 91,1 \| 58,9 \| 34,6
RZ-156KX	20	163,5	1,165	1.4310	207,8	328,21	164,71	53,8 \| 88,4 \| 49,1 \| 24,1
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	51,1 \| 84,1 \| 47,1 \| 22,2
RZ-159BX	18,5	159	1,552	1.4310	223,4	291,31	132,31	49,2 \| 87,0 \| 42,6 \| 18,0
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	47,2 \| 82,6 \| 41,8 \| 17,1

Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-136CX

País de origem: DE, German; Mola de extensão RZ-136CX
