Mola de extensão RZ-136EX Aço inoxidáve Ø 2 x 22 x 186 mm / 270°

Descontos por quantidade - Mola de extensão RZ-136EX

Quantidade Preço individual [EUR]
1 7,6800 EUR
2 4,8400 EUR
3 3,9000 EUR
7 3,3200 EUR
17 2,1500 EUR
37 1,6600 EUR
75 1,5600 EUR
125 1,4694 EUR
175 1,4104 EUR
250 1,3742 EUR
350 1,3257 EUR
450 1,2285 EUR

Mola de extensão Comprar

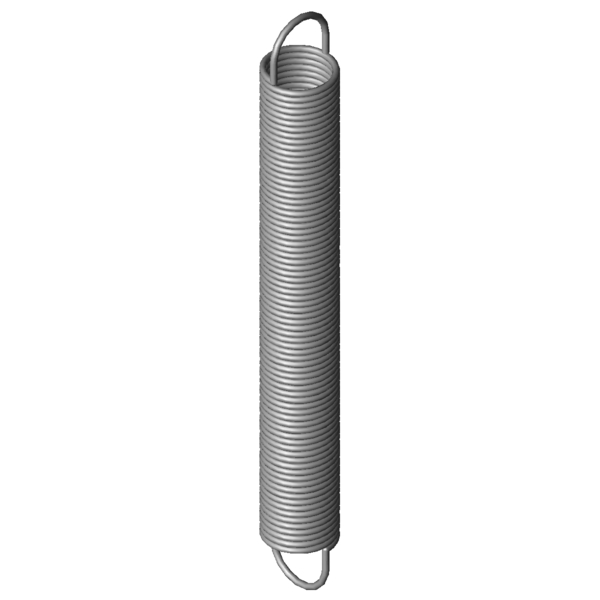

Imagem do Produto Mola de extensão RZ-136EX
Imagem do Produto Mola de extensão RZ-136EX
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-136EX

Símbolos Valor Unidade Descrição
Material 1.4310 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 2 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 22 mm Diâmetro externo de enrolamento
Dh 25,5 mm Diâmetro mais pequeno de manga
L0 186 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 157,5 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 613,86 mm Maior comprimento com carga estática
sn 427,86 mm Maior deslocamento da mola com carga estática
Fn 103,4 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 14,25 mm Distância entre bordo interno do olhal e corpo de mola
R 0,225 N/mm Flecha da mola
F0 7,101 N Força de pré-tensionamento interna
Fntol 5,58 N (+/-) tolerância para força máxima estática
L0tol 3 mm (+/-) tolerância para comprimento não tensionado
Detol 0,45 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 57 Graus Tolerância da posição dos olhais
Gew 124,0839 g Peso do artigo
PG ZR - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-136EX Aço inoxidáve Ø 2 x 22 x 186 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-136EX Aço inoxidáve Ø 2 x 22 x 186 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-136EX Aço inoxidáve Ø 2 x 22 x 186 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-136EX Aço inoxidáve Ø 2 x 22 x 186 mm / 270°

cálculo do caminho de força Mola de extensão RZ-136EX

Formulário de consulta Mola de extensão RZ-136EX Aço inoxidáve Ø 2 x 22 x 186 mm / 270°

Formulário de consulta Mola de extensão RZ-136EX

Molas de extensão semelhantes para Mola de extensão RZ-136EX Aço inoxidáve Ø 2 x 22 x 186 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
RZ-136EX 1.4310 2 22 186 103,4 613,86 427,86 0,225 100,0 | 100,0 | 100,0 | 100,0
Z-136EX EN 10270-1 2 22 186 123,3 622,72 436,72 0,262 92,2 | 100,0 | 90,9 | 85,6
