Mola de extensão RZ-162U-20I Aço inoxidáve Ø 3 x 32 x 128 mm / 180°

Descontos por quantidade - Mola de extensão RZ-162U-20I

Quantidade	Preço individual [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	3,3200 EUR
37	3,3200 EUR
75	3,3200 EUR
125	3,3200 EUR
175	3,3200 EUR
250	3,3200 EUR
350	3,3200 EUR
450	3,3200 EUR

Mola de extensão Comprar

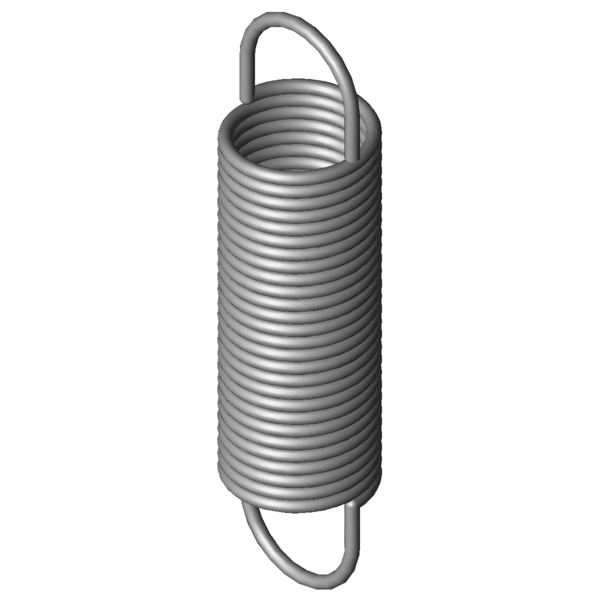

Imagem do Produto Mola de extensão RZ-162U-20I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão RZ-162U-20I

Símbolos	Valor	Unidade	Descrição
Material	1.4310	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	3	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	32	mm	Diâmetro externo de enrolamento
Dh	37	mm	Diâmetro mais pequeno de manga
L0	128	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	85,5	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	320,11	mm	Maior comprimento com carga estática
sn	192,11	mm	Maior deslocamento da mola com carga estática
Fn	219,4	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	21,25	mm	Distância entre bordo interno do olhal e corpo de mola
R	1,057	N/mm	Flecha da mola
F0	16,4	N	Força de pré-tensionamento interna
Fntol	13,15	N	(+/-) tolerância para força máxima estática
L0tol	2,4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	33	Graus	Tolerância da posição dos olhais
Gew	148,9446	g	Peso do artigo
PG	###ZR	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão RZ-162U-20I Aço inoxidáve Ø 3 x 32 x 128 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão RZ-162U-20I Aço inoxidáve Ø 3 x 32 x 128 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão RZ-162U-20I Aço inoxidáve Ø 3 x 32 x 128 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão RZ-162U-20I Aço inoxidáve Ø 3 x 32 x 128 mm / 180°

cálculo do caminho de força Mola de extensão RZ-162U-20I

Formulário de consulta Mola de extensão RZ-162U-20I Aço inoxidáve Ø 3 x 32 x 128 mm / 180°

Formulário de consulta Mola de extensão RZ-162U-20I

Molas de extensão semelhantes para Mola de extensão RZ-162U-20I Aço inoxidáve Ø 3 x 32 x 128 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
RZ-162U-20I	1.4310	3	32	128	219,4	320,11	192,11	1,057	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-20I	EN 10270-1	3	32	128	265,6	327,22	199,22	1,23	91,7 \| 100,0 \| 89,5 \| 85,7

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
RZ-133AI	27	146	0,167	1.4310	84,86	619,89	473,89	45,0 \| 79,6 \| 39,6 \| 15,7
RZ-133I	27	118	0,227	1.4310	84,86	467,88	349,88	49,7 \| 81,1 \| 46,8 \| 21,2
RZ-147E-23I	30	133	0,242	1.4310	104,3	550,3	417,3	52,1 \| 87,8 \| 46,8 \| 21,9
RZ-150I	34,5	149	0,264	1.4310	123,5	586,95	437,95	86,8 \| 89,8 \| 84,3 \| 86,4
RZ-136AI	22	124	0,376	1.4310	103,4	379,89	255,89	58,0 \| 77,4 \| 61,1 \| 35,4
RZ-147E-22I	30	102	0,389	1.4310	104,3	360,9	258,9	59,5 \| 82,3 \| 60,9 \| 35,3
RZ-149I	34,5	112	0,426	1.4310	123,5	383,64	271,64	63,7 \| 87,9 \| 63,5 \| 39,8
RZ-147JI	24	122	0,501	1.4310	123,7	353,4	231,4	65,9 \| 81,2 \| 69,7 \| 46,8
RZ-162E-12I	38	126	0,503	1.4310	158	426,4	300,4	78,3 \| 91,8 \| 81,0 \| 62,0
RZ-162U-01I	40	140	0,509	1.4310	176,9	469,72	329,72	76,7 \| 90,7 \| 78,7 \| 60,8
RZ-153I	27,5	138	0,554	1.4310	153,7	395,83	257,83	70,6 \| 87,3 \| 72,3 \| 52,2
RZ-162JI	30	154	0,677	1.4310	193,3	419	265	67,8 \| 90,4 \| 68,2 \| 44,7
RZ-162U-22I	32	167	0,718	1.4310	219,4	449,93	282,93	66,6 \| 92,5 \| 65,2 \| 42,1
RZ-162U-21I	32	146	0,867	1.4310	219,4	380,03	234,03	61,1 \| 88,3 \| 60,2 \| 34,8
RZ-162U-20I	32	128	1,057	1.4310	219,4	320,11	192,11	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156I	22,5	130	1,082	1.4310	186,1	289,15	159,15	88,5 \| 84,0 \| 83,8 \| 97,7
RZ-162HI	30	112	1,091	1.4310	193,3	276,44	164,44	91,8 \| 91,5 \| 86,9 \| 97,2
RZ-167I	35,2	129	1,143	1.4310	240,9	326,73	197,73	94,2 \| 94,6 \| 94,1 \| 93,7
RZ-162K-01I	25	143	1,277	1.4310	229,9	309,56	166,56	86,9 \| 87,0 \| 91,1 \| 82,7
RZ-162U-19I	32	108	1,418	1.4310	219,4	251,2	143,2	85,5 \| 94,8 \| 87,3 \| 74,5
RZ-177K-01I	32	154	2,104	1.4310	368,5	315,8	161,8	70,3 \| 88,8 \| 71,9 \| 50,1
RZ-162U-31I	24	133	2,284	1.4310	287,9	249,42	116,42	68,3 \| 90,4 \| 68,4 \| 46,2
RZ-162U-18I	32	83,5	2,325	1.4310	219,4	170,8	87,3	68,9 \| 88,4 \| 72,7 \| 45,4
RZ-170I	28,2	118	2,397	1.4310	297,5	234,29	116,29	67,7 \| 91,4 \| 67,1 \| 44,6
RZ-177K-11I	32	118	3,13	1.4310	368,5	226,7	108,7	61,2 \| 91,8 \| 58,1 \| 33,7
RZ-186AI	36	132	3,335	1.4310	443,6	256,8	124,8	58,8 \| 87,0 \| 57,2 \| 32,1
RZ-186I	36	104	5,064	1.4310	443,6	186,19	82,19	49,7 \| 81,7 \| 46,1 \| 21,2
RZ-177K-10I	32	89	5,133	1.4310	368,5	155,3	66,3	50,6 \| 84,3 \| 47,0 \| 20,5
RZ-195I	29	149	5,213	1.4310	542,5	246,33	97,33	50,0 \| 83,8 \| 45,6 \| 20,5
RZ-177NI	25	122	6,121	1.4310	463,3	192,9	70,9	48,4 \| 85,6 \| 42,1 \| 17,5

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202085; Mola de extensão RZ-162U-20I

País de origem: DE, German; Mola de extensão RZ-162U-20I

Imagem do Produto - Molas de tracção RZ-162U-20I

QR-Code: Mola de extensão RZ-162U-20I

QR-Code - Molas de tracção - RZ-162U-20I | https://www.federnshop.com/pt/produtos/molas_de_trac%c3%a7%c3%a3o/rz-162u-20i.html
