Mola de extensão Z-180X Aço mola Ø 4 x 44 x 225 mm / 270°

Descontos por quantidade - Mola de extensão Z-180X

Quantidade	Preço individual [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	4,8200 EUR
37	4,8200 EUR
75	4,8200 EUR
125	4,8200 EUR
175	4,8200 EUR
250	4,8200 EUR
350	4,8200 EUR

Mola de extensão Comprar

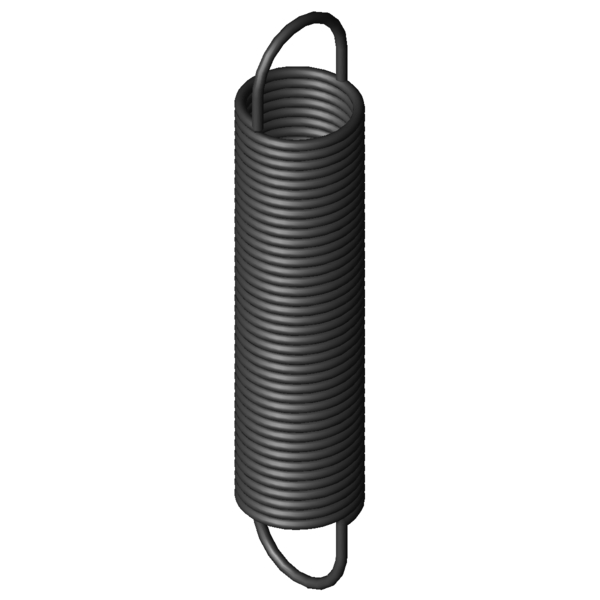

Imagem do Produto Mola de extensão Z-180X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-180X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	44	mm	Diâmetro externo de enrolamento
Dh	50,6	mm	Diâmetro mais pequeno de manga
L0	225	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	167	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	636,82	mm	Maior comprimento com carga estática
sn	411,82	mm	Maior deslocamento da mola com carga estática
Fn	436,3	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	29	mm	Distância entre bordo interno do olhal e corpo de mola
R	1	N/mm	Flecha da mola
F0	24,5	N	Força de pré-tensionamento interna
Fntol	20,9	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	41	Graus	Tolerância da posição dos olhais
Gew	530,6733	g	Peso do artigo
PG	###AJ	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-180X Aço mola Ø 4 x 44 x 225 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-180X Aço mola Ø 4 x 44 x 225 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-180X Aço mola Ø 4 x 44 x 225 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-180X Aço mola Ø 4 x 44 x 225 mm / 270°

cálculo do caminho de força Mola de extensão Z-180X

Formulário de consulta Mola de extensão Z-180X Aço mola Ø 4 x 44 x 225 mm / 270°

Formulário de consulta Mola de extensão Z-180X

Molas de extensão semelhantes para Mola de extensão Z-180X Aço mola Ø 4 x 44 x 225 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-180X	EN 10270-1	4	44	225	436,3	636,82	411,82	1	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-180X	1.4310	4	44	225	366,5	628,95	403,95	0,859	92,2 \| 100,0 \| 91,0 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162E-14X	38	223	0,24	EN 10270-1	180	938	715	52,8 \| 85,2 \| 49,4 \| 23,8
Z-162U-06X	40	242	0,264	EN 10270-1	214,2	1010,39	768,39	54,7 \| 86,3 \| 51,3 \| 26,3
Z-162U-05X	40	218	0,303	EN 10270-1	214,2	886,84	668,84	57,7 \| 87,6 \| 55,3 \| 30,2
Z-165AX	43,2	234	0,311	EN 10270-1	238,4	963,73	729,73	59,3 \| 91,4 \| 55,5 \| 30,8
Z-162U-04X	40	197	0,348	EN 10270-1	214,2	778,74	581,74	59,7 \| 84,5 \| 59,9 \| 34,8
Z-165X	43,2	190	0,42	EN 10270-1	238,4	729,66	539,66	64,9 \| 87,5 \| 65,5 \| 41,7
Z-168BX	35,2	222	0,607	EN 10270-1	290,5	670,16	448,16	75,5 \| 86,2 \| 79,2 \| 61,2
Z-182X	44	277	0,758	EN 10270-1	436,3	820,2	543,2	81,7 \| 91,4 \| 84,6 \| 69,1
Z-181X	44	249	0,872	EN 10270-1	436,3	721,46	472,46	92,5 \| 96,8 \| 93,6 \| 87,2
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	88,6 \| 89,9 \| 86,8 \| 89,1
Z-180X	44	225	1	EN 10270-1	436,3	636,82	411,82	100,0 \| 100,0 \| 100,0 \| 100,0
Z-212X	50	254	1,088	EN 10270-1	532,3	717,42	463,42	88,7 \| 88,5 \| 85,4 \| 92,2
Z-211X	50	222	1,314	EN 10270-1	532,3	605,81	383,81	85,3 \| 91,9 \| 87,6 \| 76,4
Z-179X	44	173	1,466	EN 10270-1	436,3	453,44	280,44	81,5 \| 92,3 \| 84,0 \| 68,1
Z-189X	36	236	1,702	EN 10270-1	528,1	526,07	290,07	75,7 \| 92,4 \| 76,5 \| 58,2
Z-188X	36	212	1,953	EN 10270-1	528,1	464,84	252,84	71,6 \| 92,0 \| 72,0 \| 50,7
Z-241X	50	238	2,07	EN 10270-1	707,9	557,23	319,23	68,3 \| 87,5 \| 69,6 \| 47,8
Z-219X	40	237	2,291	EN 10270-1	658,2	499,61	262,61	66,3 \| 91,6 \| 65,0 \| 42,3
Z-240X	50	208	2,518	EN 10270-1	707,9	470,48	262,48	62,9 \| 86,8 \| 62,7 \| 39,3
Z-218X	40	206	2,767	EN 10270-1	658,2	423,5	217,5	61,7 \| 90,5 \| 59,6 \| 35,0
Z-249X	40	258	3,644	EN 10270-1	873,5	477,12	219,12	54,7 \| 86,0 \| 51,6 \| 26,6
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	54,1 \| 86,5 \| 50,5 \| 25,4
Z-248X	40	223	4,4	EN 10270-1	873,5	404,48	181,48	53,0 \| 90,0 \| 47,0 \| 22,0
Z-247X	40	192	5,352	EN 10270-1	873,5	341,22	149,22	48,9 \| 85,4 \| 43,1 \| 18,1
Z-285X	40	238	6,726	EN 10270-1	1134	388,78	150,78	45,9 \| 86,1 \| 37,5 \| 14,1
Z-314X	50	242	6,93	EN 10270-1	1331	416,85	174,85	44,3 \| 81,5 \| 37,6 \| 13,9

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão Z-180X

País de origem: DE, German; Mola de extensão Z-180X
