Mola de extensão Z-249X Aço mola Ø 5 x 40 x 258 mm / 270°

Descontos por quantidade - Mola de extensão Z-249X

Quantidade	Preço individual [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	6,6100 EUR
37	6,6100 EUR
75	6,6100 EUR
125	6,6100 EUR
175	6,6100 EUR
250	6,6100 EUR
350	6,6100 EUR

Mola de extensão Comprar

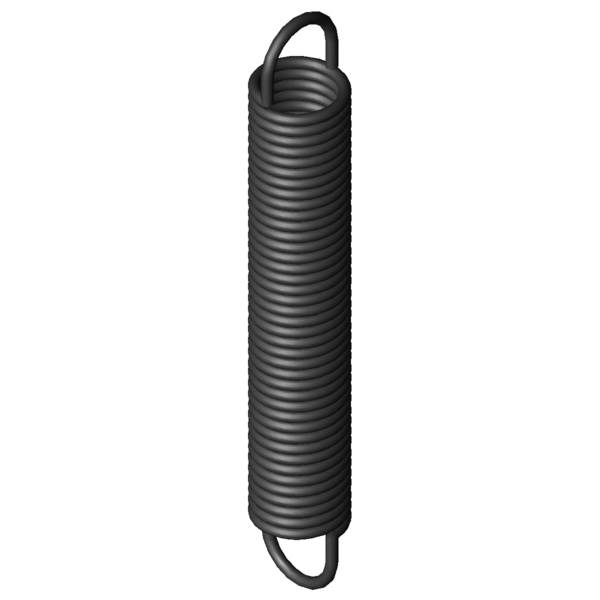

Imagem do Produto Mola de extensão Z-249X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-249X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	40	mm	Diâmetro externo de enrolamento
Dh	48	mm	Diâmetro mais pequeno de manga
L0	258	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	208,75	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	477,12	mm	Maior comprimento com carga estática
sn	219,12	mm	Maior deslocamento da mola com carga estática
Fn	873,5	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	24,62	mm	Distância entre bordo interno do olhal e corpo de mola
R	3,644	N/mm	Flecha da mola
F0	75	N	Força de pré-tensionamento interna
Fntol	46,2	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	36	Graus	Tolerância da posição dos olhais
Gew	725,5299	g	Peso do artigo
PG	###AP	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-249X Aço mola Ø 5 x 40 x 258 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-249X Aço mola Ø 5 x 40 x 258 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-249X Aço mola Ø 5 x 40 x 258 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-249X Aço mola Ø 5 x 40 x 258 mm / 270°

cálculo do caminho de força Mola de extensão Z-249X

Formulário de consulta Mola de extensão Z-249X Aço mola Ø 5 x 40 x 258 mm / 270°

Formulário de consulta Mola de extensão Z-249X

Molas de extensão semelhantes para Mola de extensão Z-249X Aço mola Ø 5 x 40 x 258 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-249X	EN 10270-1	5	40	258	873,5	477,12	219,12	3,644	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-168CX	35,2	247	0,528	EN 10270-1	290,5	761,87	514,87	44,9 \| 82,6 \| 37,9 \| 14,2
Z-177KX	40	272	0,594	EN 10270-1	357,1	840,44	568,44	48,1 \| 89,0 \| 39,7 \| 15,8
Z-182X	44	277	0,758	EN 10270-1	436,3	820,2	543,2	51,1 \| 88,0 \| 45,1 \| 20,1
Z-181X	44	249	0,872	EN 10270-1	436,3	721,46	472,46	53,5 \| 89,1 \| 48,2 \| 23,2
Z-177JX	40	200	0,893	EN 10270-1	357,1	578,17	378,17	52,1 \| 83,2 \| 49,4 \| 23,7
Z-180X	44	225	1	EN 10270-1	436,3	636,82	411,82	54,7 \| 86,0 \| 51,6 \| 26,6
Z-191X	36	296	1,289	EN 10270-1	528,1	679,13	383,13	59,7 \| 85,7 \| 58,8 \| 34,6
Z-190X	36	264	1,481	EN 10270-1	528,1	597,5	333,5	64,0 \| 89,2 \| 63,1 \| 39,7
Z-189X	36	236	1,702	EN 10270-1	528,1	526,07	290,07	66,9 \| 87,2 \| 68,0 \| 45,7
Z-221X	40	296	1,737	EN 10270-1	658,2	642,39	346,39	69,8 \| 92,4 \| 69,3 \| 47,7
Z-220X	40	265	1,997	EN 10270-1	658,2	566,28	301,28	74,9 \| 95,8 \| 74,0 \| 54,8
Z-219X	40	237	2,291	EN 10270-1	658,2	499,61	262,61	78,7 \| 94,0 \| 79,4 \| 62,9
Z-218X	40	206	2,767	EN 10270-1	658,2	423,5	217,5	84,4 \| 89,9 \| 87,3 \| 75,9
Z-250X	40	288	3,177	EN 10270-1	873,5	539,38	251,38	92,4 \| 96,5 \| 93,6 \| 87,2
Z-249X	40	258	3,644	EN 10270-1	873,5	477,12	219,12	100,0 \| 100,0 \| 100,0 \| 100,0
Z-248X	40	223	4,4	EN 10270-1	873,5	404,48	181,48	89,9 \| 95,5 \| 91,4 \| 82,8
Z-287X	40	310	4,856	EN 10270-1	1134	518,85	208,85	83,7 \| 91,4 \| 86,2 \| 73,4
Z-286X	40	277	5,571	EN 10270-1	1134	459,05	182,05	79,6 \| 94,7 \| 80,1 \| 64,0
Z-285X	40	238	6,726	EN 10270-1	1134	388,78	150,78	73,4 \| 94,4 \| 72,9 \| 53,0
Z-284X	40	205	8,181	EN 10270-1	1134	328,97	123,97	66,8 \| 90,1 \| 66,8 \| 43,6
Z-323X	40	308	10,29	EN 10270-1	1632	447,22	139,22	60,1 \| 87,7 \| 58,5 \| 34,0
Z-322X	40	264	12,424	EN 10270-1	1632	379,3	115,3	57,9 \| 92,4 \| 53,1 \| 28,2
Z-321X	40	226	15,11	EN 10270-1	1632	320,8	94,8	53,5 \| 89,0 \| 48,4 \| 23,2

Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202085; Mola de extensão Z-249X

País de origem: DE, German; Mola de extensão Z-249X
