Mola de extensão Z-183X Aço mola Ø 4 x 44 x 309 mm / 270°

Descontos por quantidade - Mola de extensão Z-183X

Quantidade	Preço individual [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	6,6100 EUR
37	6,6100 EUR
75	6,6100 EUR
125	6,6100 EUR
175	6,6100 EUR
250	6,6100 EUR
350	6,6100 EUR

Mola de extensão Comprar

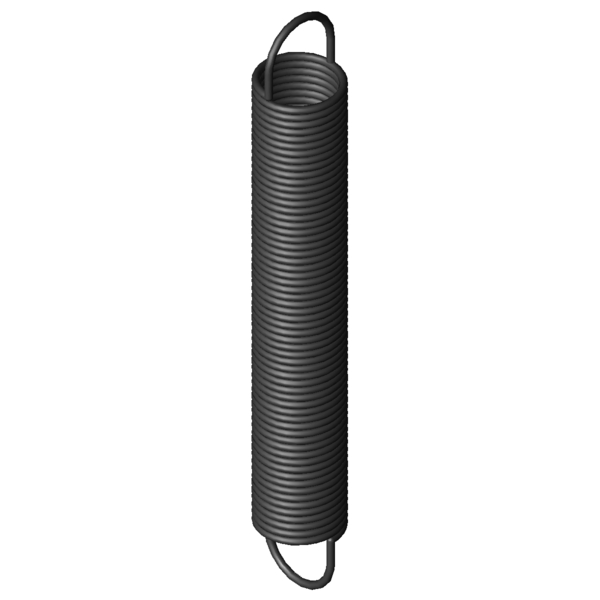

Imagem do Produto Mola de extensão Z-183X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-183X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	44	mm	Diâmetro externo de enrolamento
Dh	50,6	mm	Diâmetro mais pequeno de manga
L0	309	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	251	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	932,93	mm	Maior comprimento com carga estática
sn	623,93	mm	Maior deslocamento da mola com carga estática
Fn	436,3	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	29	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,66	N/mm	Flecha da mola
F0	24,5	N	Força de pré-tensionamento interna
Fntol	19,98	N	(+/-) tolerância para força máxima estática
L0tol	4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	51	Graus	Tolerância da posição dos olhais
Gew	792,8883	g	Peso do artigo
PG	###AP	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-183X Aço mola Ø 4 x 44 x 309 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-183X Aço mola Ø 4 x 44 x 309 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-183X Aço mola Ø 4 x 44 x 309 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-183X Aço mola Ø 4 x 44 x 309 mm / 270°

cálculo do caminho de força Mola de extensão Z-183X

Formulário de consulta Mola de extensão Z-183X Aço mola Ø 4 x 44 x 309 mm / 270°

Formulário de consulta Mola de extensão Z-183X

Molas de extensão semelhantes para Mola de extensão Z-183X Aço mola Ø 4 x 44 x 309 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-183X	EN 10270-1	4	44	309	436,3	932,93	623,93	0,66	85,7 \| 93,5 \| 87,9 \| 75,7
RZ-183X	1.4310	4	44	309	366,5	921,03	612,03	0,567	92,2 \| 100,0 \| 91,0 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-07X	40	266	0,234	EN 10270-1	214,2	1133,94	867,94	55,0 \| 86,5 \| 51,8 \| 26,7
Z-168EX	35,2	298	0,419	EN 10270-1	290,5	946,27	648,27	77,0 \| 85,5 \| 81,4 \| 64,1
Z-185X	44	373	0,524	EN 10270-1	436,3	1158,75	785,75	87,8 \| 94,3 \| 89,7 \| 79,4
Z-184X	44	341	0,584	EN 10270-1	436,3	1045,9	704,9	93,2 \| 96,9 \| 94,3 \| 88,5
Z-177KX	40	272	0,594	EN 10270-1	357,1	840,44	568,44	80,4 \| 90,8 \| 82,5 \| 68,0
Z-183X	44	309	0,66	EN 10270-1	436,3	932,93	623,93	85,7 \| 93,5 \| 87,9 \| 75,7
Z-182X	44	277	0,758	EN 10270-1	436,3	820,2	543,2	92,4 \| 96,6 \| 93,5 \| 87,0
Z-214X	50	312	0,825	EN 10270-1	532,3	923,26	611,26	87,4 \| 92,0 \| 90,0 \| 80,3
Z-181X	44	249	0,872	EN 10270-1	436,3	721,46	472,46	100,0 \| 100,0 \| 100,0 \| 100,0
Z-213X	50	282	0,949	EN 10270-1	532,3	813,65	531,65	80,9 \| 89,4 \| 83,6 \| 69,8
Z-191X	36	296	1,289	EN 10270-1	528,1	679,13	383,13	71,8 \| 92,5 \| 72,0 \| 50,7
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	69,4 \| 86,5 \| 71,6 \| 50,2
Z-243X	50	304	1,495	EN 10270-1	707,9	746,2	442,2	66,2 \| 88,8 \| 66,3 \| 43,7
Z-222X	40	331	1,512	EN 10270-1	658,2	728,95	397,95	66,1 \| 91,1 \| 65,0 \| 42,3
Z-221X	40	296	1,737	EN 10270-1	658,2	642,39	346,39	63,2 \| 91,9 \| 60,9 \| 36,8
Z-220X	40	265	1,997	EN 10270-1	658,2	566,28	301,28	66,2 \| 91,3 \| 65,0 \| 42,3
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	55,6 \| 85,2 \| 53,5 \| 28,2
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	53,1 \| 85,1 \| 49,7 \| 24,6
Z-251X	40	323	2,763	EN 10270-1	873,5	612,02	289,02	53,4 \| 88,9 \| 48,1 \| 23,1
Z-250X	40	288	3,177	EN 10270-1	873,5	539,38	251,38	54,6 \| 85,8 \| 51,6 \| 26,6
Z-288X	40	348	4,224	EN 10270-1	1134	588,13	240,13	45,8 \| 84,1 \| 38,5 \| 14,8

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202085; Mola de extensão Z-183X

País de origem: DE, German; Mola de extensão Z-183X
