Mola de extensão Z-214X Aço mola Ø 4,5 x 50 x 312 mm / 270°

Descontos por quantidade - Mola de extensão Z-214X

Quantidade	Preço individual [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	7,2200 EUR
37	7,2200 EUR
75	7,2200 EUR
125	7,2200 EUR
175	7,2200 EUR
250	7,2200 EUR
350	7,2200 EUR

Mola de extensão Comprar

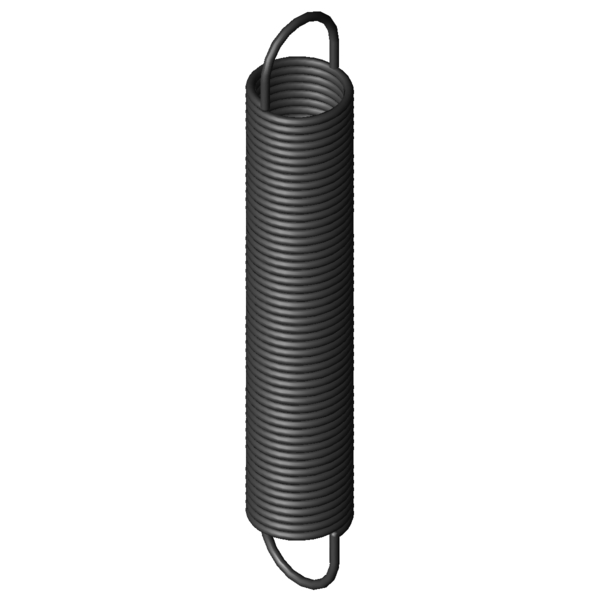

Imagem do Produto Mola de extensão Z-214X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-214X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dh	57,6	mm	Diâmetro mais pequeno de manga
L0	312	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	246,38	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	923,26	mm	Maior comprimento com carga estática
sn	611,26	mm	Maior deslocamento da mola com carga estática
Fn	532,3	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	32,81	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,825	N/mm	Flecha da mola
F0	28	N	Força de pré-tensionamento interna
Fntol	24,51	N	(+/-) tolerância para força máxima estática
L0tol	4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	48	Graus	Tolerância da posição dos olhais
Gew	997,6918	g	Peso do artigo
PG	###AR	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-214X Aço mola Ø 4,5 x 50 x 312 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-214X Aço mola Ø 4,5 x 50 x 312 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-214X Aço mola Ø 4,5 x 50 x 312 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-214X Aço mola Ø 4,5 x 50 x 312 mm / 270°

cálculo do caminho de força Mola de extensão Z-214X

Formulário de consulta Mola de extensão Z-214X Aço mola Ø 4,5 x 50 x 312 mm / 270°

Formulário de consulta Mola de extensão Z-214X

Molas de extensão semelhantes para Mola de extensão Z-214X Aço mola Ø 4,5 x 50 x 312 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-214X	EN 10270-1	4,5	50	312	532,3	923,26	611,26	0,825	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-184X	44	341	0,584	EN 10270-1	436,3	1045,9	704,9	81,6 \| 89,5 \| 84,3 \| 71,1
Z-216X	50	384	0,636	EN 10270-1	532,3	1177,21	793,21	86,4 \| 93,8 \| 88,5 \| 77,1
Z-183X	44	309	0,66	EN 10270-1	436,3	932,93	623,93	87,4 \| 92,0 \| 90,0 \| 80,3
Z-215X	50	348	0,718	EN 10270-1	532,3	1050,23	702,23	92,4 \| 96,6 \| 93,5 \| 87,0
Z-182X	44	277	0,758	EN 10270-1	436,3	820,2	543,2	88,7 \| 88,6 \| 85,4 \| 92,2
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	93,1 \| 90,5 \| 90,3 \| 98,6
Z-214X	50	312	0,825	EN 10270-1	532,3	923,26	611,26	100,0 \| 100,0 \| 100,0 \| 100,0
Z-213X	50	282	0,949	EN 10270-1	532,3	813,65	531,65	92,4 \| 96,8 \| 93,5 \| 87,0
Z-212X	50	254	1,088	EN 10270-1	532,3	717,42	463,42	85,8 \| 93,8 \| 87,9 \| 75,8
Z-245X	50	378	1,132	EN 10270-1	707,9	962,08	584,08	82,7 \| 90,8 \| 85,4 \| 71,9
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	78,6 \| 94,1 \| 79,2 \| 62,5
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	74,5 \| 88,0 \| 77,0 \| 58,6
Z-243X	50	304	1,495	EN 10270-1	707,9	746,2	442,2	74,7 \| 95,8 \| 73,8 \| 54,4
Z-242X	50	274	1,715	EN 10270-1	707,9	659,44	385,44	69,7 \| 92,6 \| 69,1 \| 47,4
Z-281X	50	364	1,968	EN 10270-1	921,2	791,45	427,45	64,5 \| 89,2 \| 63,9 \| 40,4
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	62,3 \| 92,5 \| 59,3 \| 35,1
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	59,3 \| 91,8 \| 55,4 \| 30,6
Z-251X	40	323	2,763	EN 10270-1	873,5	612,02	289,02	57,3 \| 88,9 \| 54,1 \| 28,8
Z-278X	50	254	3,134	EN 10270-1	921,2	522,4	268,4	54,7 \| 87,7 \| 50,8 \| 25,4
Z-317X	50	362	4,113	EN 10270-1	1331	656,57	294,57	49,7 \| 85,9 \| 44,1 \| 19,3
Z-316X	50	324	4,719	EN 10270-1	1331	580,76	256,76	49,0 \| 89,2 \| 41,0 \| 16,8
Z-287X	40	310	4,856	EN 10270-1	1134	518,85	208,85	47,9 \| 87,1 \| 40,6 \| 16,0

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202085; Mola de extensão Z-214X

País de origem: DE, German; Mola de extensão Z-214X
