Mola de extensão Z-242X Aço mola Ø 5 x 50 x 274 mm / 270°

Descontos por quantidade - Mola de extensão Z-242X

Quantidade	Preço individual [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	6,9200 EUR
37	6,9200 EUR
75	6,9200 EUR
125	6,9200 EUR
175	6,9200 EUR
250	6,9200 EUR
350	6,9200 EUR

Mola de extensão Comprar

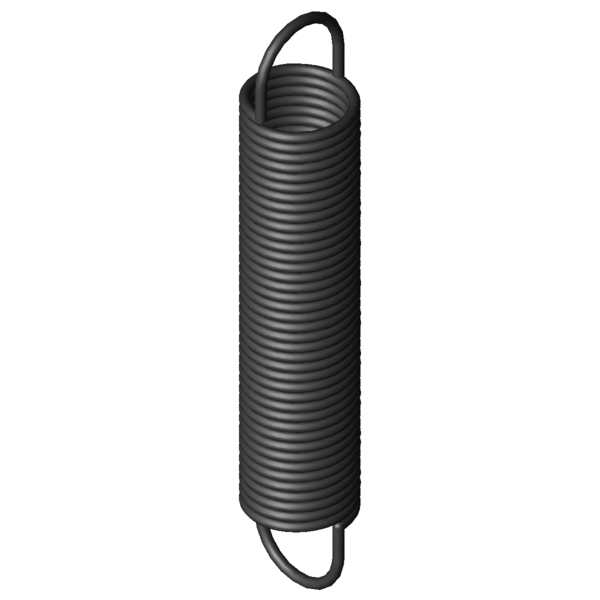

Imagem do Produto Mola de extensão Z-242X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-242X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dh	58,3	mm	Diâmetro mais pequeno de manga
L0	274	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	208,75	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	659,44	mm	Maior comprimento com carga estática
sn	385,44	mm	Maior deslocamento da mola com carga estática
Fn	707,9	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	32,62	mm	Distância entre bordo interno do olhal e corpo de mola
R	1,715	N/mm	Flecha da mola
F0	47	N	Força de pré-tensionamento interna
Fntol	33,74	N	(+/-) tolerância para força máxima estática
L0tol	4	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	39	Graus	Tolerância da posição dos olhais
Gew	932,8241	g	Peso do artigo
PG	###AQ	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-242X Aço mola Ø 5 x 50 x 274 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-242X Aço mola Ø 5 x 50 x 274 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-242X Aço mola Ø 5 x 50 x 274 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-242X Aço mola Ø 5 x 50 x 274 mm / 270°

cálculo do caminho de força Mola de extensão Z-242X

Formulário de consulta Mola de extensão Z-242X Aço mola Ø 5 x 50 x 274 mm / 270°

Formulário de consulta Mola de extensão Z-242X

Molas de extensão semelhantes para Mola de extensão Z-242X Aço mola Ø 5 x 50 x 274 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-242X	EN 10270-1	5	50	274	707,9	659,44	385,44	1,715	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-07X	40	266	0,234	EN 10270-1	214,2	1133,94	867,94	43,3 \| 79,0 \| 37,3 \| 13,4
Z-177KX	40	272	0,594	EN 10270-1	357,1	840,44	568,44	59,0 \| 83,8 \| 59,1 \| 34,2
Z-209EX	60	270	0,6	EN 10270-1	438	965,4	695,4	61,2 \| 90,6 \| 58,7 \| 34,3
Z-182X	44	277	0,758	EN 10270-1	436,3	820,2	543,2	66,3 \| 89,0 \| 66,3 \| 43,7
Z-214X	50	312	0,825	EN 10270-1	532,3	923,26	611,26	69,7 \| 92,6 \| 69,1 \| 47,4
Z-181X	44	249	0,872	EN 10270-1	436,3	721,46	472,46	69,4 \| 86,3 \| 71,6 \| 50,3
Z-213X	50	282	0,949	EN 10270-1	532,3	813,65	531,65	74,7 \| 95,7 \| 73,8 \| 54,5
Z-212X	50	254	1,088	EN 10270-1	532,3	717,42	463,42	78,7 \| 94,2 \| 79,2 \| 62,5
Z-244X	50	338	1,3	EN 10270-1	707,9	846,41	508,41	85,8 \| 93,7 \| 87,9 \| 75,8
Z-211X	50	222	1,314	EN 10270-1	532,3	605,81	383,81	84,4 \| 90,3 \| 87,4 \| 75,5
Z-243X	50	304	1,495	EN 10270-1	707,9	746,2	442,2	92,5 \| 96,7 \| 93,6 \| 87,2
Z-271X	60	270	1,706	EN 10270-1	774,5	701,65	431,65	93,0 \| 90,9 \| 90,3 \| 97,7
Z-242X	50	274	1,715	EN 10270-1	707,9	659,44	385,44	100,0 \| 100,0 \| 100,0 \| 100,0
Z-220X	40	265	1,997	EN 10270-1	658,2	566,28	301,28	86,2 \| 88,9 \| 85,6 \| 84,1
Z-241X	50	238	2,07	EN 10270-1	707,9	557,23	319,23	90,0 \| 95,6 \| 91,4 \| 82,8
Z-280X	50	326	2,263	EN 10270-1	921,2	697,78	371,78	84,1 \| 91,7 \| 86,7 \| 74,1
Z-279X	50	292	2,596	EN 10270-1	921,2	616,06	324,06	80,0 \| 94,9 \| 80,5 \| 64,6
Z-278X	50	254	3,134	EN 10270-1	921,2	522,4	268,4	73,8 \| 94,5 \| 73,2 \| 53,5
Z-277X	50	222	3,812	EN 10270-1	921,2	442,68	220,68	67,2 \| 90,6 \| 67,0 \| 44,0
Z-316X	50	324	4,719	EN 10270-1	1331	580,76	256,76	61,1 \| 88,0 \| 59,9 \| 35,4
Z-286X	40	277	5,571	EN 10270-1	1134	459,05	182,05	58,1 \| 89,9 \| 54,8 \| 29,5
Z-315X	50	280	5,698	EN 10270-1	1331	492,65	212,65	58,6 \| 92,4 \| 54,2 \| 29,3
Z-344X	60	276	5,921	EN 10270-1	1489	505,57	229,57	55,5 \| 84,7 \| 53,6 \| 28,3
Z-314X	50	242	6,93	EN 10270-1	1331	416,85	174,85	54,2 \| 89,2 \| 49,3 \| 24,1
Z-352X	50	302	9,116	EN 10270-1	1763	473,52	171,52	49,2 \| 87,4 \| 42,3 \| 17,9
Z-351X	50	260	11,086	EN 10270-1	1763	401,02	141,02	47,3 \| 88,8 \| 38,4 \| 14,7
Z-322X	40	264	12,424	EN 10270-1	1632	379,3	115,3	45,0 \| 85,2 \| 36,6 \| 13,0
Z-350HX	50	210	14,83	EN 10270-1	1763	315,4	105,4	42,5 \| 82,7 \| 33,7 \| 11,0

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202085; Mola de extensão Z-242X

País de origem: DE, German; Mola de extensão Z-242X
