Mola de extensão Z-205X Aço mola Ø 4 x 24 x 217 mm / 270°

Name: Z-205X - Molas de tracção
SKU: Z-205X
Availability: InStock

Descontos por quantidade - Mola de extensão Z-205X

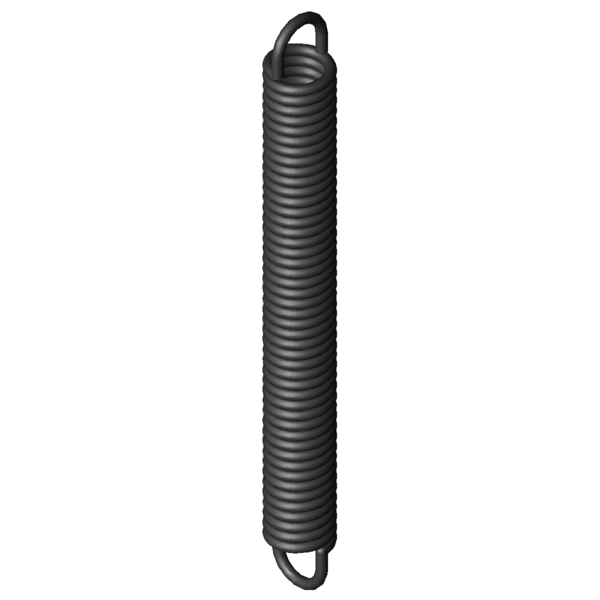

Imagem do Produto Mola de extensão Z-205X

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	24	mm	Diâmetro externo de enrolamento
Dh	30,4	mm	Diâmetro mais pequeno de manga
L0	217	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	191	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	316,94	mm	Maior comprimento com carga estática
sn	99,94	mm	Maior deslocamento da mola com carga estática
Fn	765,7	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	13	mm	Distância entre bordo interno do olhal e corpo de mola
R	6,973	N/mm	Flecha da mola
F0	68,8	N	Força de pré-tensionamento interna
Fntol	54,7	N	(+/-) tolerância para força máxima estática
L0tol	2,5	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	37	Graus	Tolerância da posição dos olhais
Gew	302,7959	g	Peso do artigo
PG	###AD	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-205X	EN 10270-1	4	24	217	765,7	316,94	99,94	6,973	85,4 \| 92,8 \| 87,9 \| 75,7
RZ-205X	1.4310	4	24	217	643,3	315,24	98,24	5,989	92,2 \| 100,0 \| 91,2 \| 85,5

Número de molas metálicas semelhantes: 2

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-36X	24	241	1,272	EN 10270-1	348,5	492,33	251,33	49,7 \| 88,3 \| 42,6 \| 18,1
Z-171BX	28,2	210	1,272	EN 10270-1	358,7	473,59	263,59	49,1 \| 87,3 \| 42,4 \| 17,8
Z-162U-35X	24	217	1,443	EN 10270-1	348,5	439,51	222,51	54,6 \| 84,4 \| 52,4 \| 27,0
Z-162U-34X	24	193	1,658	EN 10270-1	348,5	386,68	193,68	56,5 \| 81,6 \| 56,8 \| 31,0
Z-162U-33X	24	172	1,906	EN 10270-1	348,5	340,46	168,46	54,7 \| 84,8 \| 52,4 \| 27,0
Z-174DX	23,2	254	1,914	EN 10270-1	430,1	462,82	208,82	61,6 \| 89,5 \| 59,7 \| 35,5
Z-162P-01X	20	202	1,961	EN 10270-1	341,5	362,09	160,09	54,5 \| 82,1 \| 53,5 \| 27,8
Z-174CX	23,2	228	2,162	EN 10270-1	430,1	412,87	184,87	63,4 \| 86,3 \| 63,8 \| 40,1
Z-174BX	23,2	202	2,484	EN 10270-1	430,1	362,92	160,92	66,1 \| 83,2 \| 69,1 \| 46,1
Z-174AX	23,2	180	2,856	EN 10270-1	430,1	319,96	139,96	63,5 \| 86,5 \| 63,8 \| 40,1
Z-177PX	25	248	2,922	EN 10270-1	555,1	425,41	177,41	73,1 \| 91,8 \| 73,5 \| 53,9
Z-177CX	19,2	221	4,223	EN 10270-1	510	330,99	109,99	75,1 \| 86,1 \| 78,7 \| 60,5
Z-177OX	25	176	4,392	EN 10270-1	555,1	294,03	118,03	76,3 \| 89,0 \| 78,6 \| 61,4
Z-206X	24	245	6,065	EN 10270-1	765,7	359,9	114,9	92,2 \| 96,1 \| 93,5 \| 87,0
Z-205X	24	217	6,973	EN 10270-1	765,7	316,94	99,94	85,4 \| 92,8 \| 87,9 \| 75,7
Z-204X	24	193	8	EN 10270-1	765,7	280,11	87,11	79,6 \| 89,9 \| 83,0 \| 66,0
Z-234X	25	242	10,372	EN 10270-1	1008	328,66	86,66	70,5 \| 90,8 \| 70,8 \| 49,9
Z-233X	25	215	11,899	EN 10270-1	1008	290,54	75,54	65,9 \| 87,5 \| 66,6 \| 43,5
Z-232X	25	183	14,368	EN 10270-1	1008	245,56	62,56	68,9 \| 89,7 \| 69,3 \| 47,6

Número de molas metálicas semelhantes: 18
