Mola de extensão Z-206X Aço mola Ø 4 x 24 x 245 mm / 270°

Descontos por quantidade - Mola de extensão Z-206X

Quantidade	Preço individual [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	3,9100 EUR
37	3,9100 EUR
75	3,9100 EUR
125	3,9100 EUR
175	3,9100 EUR
250	3,9100 EUR
350	3,9100 EUR

Mola de extensão Comprar

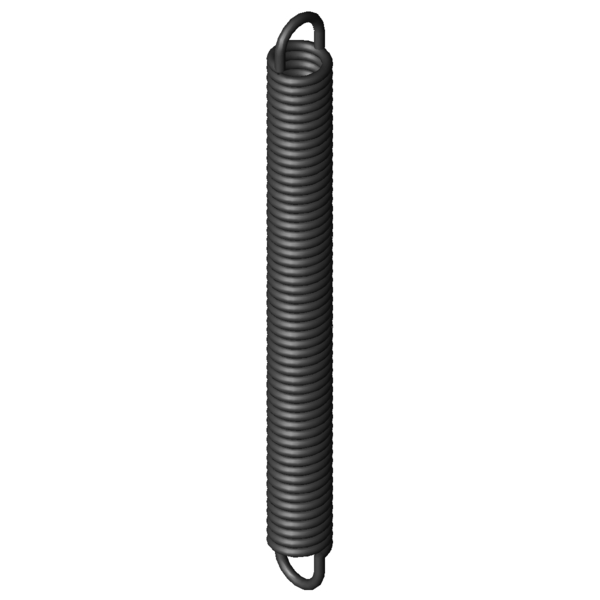

Imagem do Produto Mola de extensão Z-206X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-206X

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	24	mm	Diâmetro externo de enrolamento
Dh	30,4	mm	Diâmetro mais pequeno de manga
L0	245	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	219	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	359,9	mm	Maior comprimento com carga estática
sn	114,9	mm	Maior deslocamento da mola com carga estática
Fn	765,7	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	13	mm	Distância entre bordo interno do olhal e corpo de mola
R	6,065	N/mm	Flecha da mola
F0	68,8	N	Força de pré-tensionamento interna
Fntol	53,75	N	(+/-) tolerância para força máxima estática
L0tol	2,5	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	39	Graus	Tolerância da posição dos olhais
Gew	346,4984	g	Peso do artigo
PG	###AE	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-206X Aço mola Ø 4 x 24 x 245 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-206X Aço mola Ø 4 x 24 x 245 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-206X Aço mola Ø 4 x 24 x 245 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-206X Aço mola Ø 4 x 24 x 245 mm / 270°

cálculo do caminho de força Mola de extensão Z-206X

Formulário de consulta Mola de extensão Z-206X Aço mola Ø 4 x 24 x 245 mm / 270°

Formulário de consulta Mola de extensão Z-206X

Molas de extensão semelhantes para Mola de extensão Z-206X Aço mola Ø 4 x 24 x 245 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-206X	EN 10270-1	4	24	245	765,7	359,9	114,9	6,065	86,2 \| 93,1 \| 88,5 \| 77,1
RZ-206X	1.4310	4	24	245	643,3	357,95	112,95	5,209	92,2 \| 100,0 \| 91,2 \| 85,5

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-36X	24	241	1,272	EN 10270-1	348,5	492,33	251,33	54,6 \| 84,3 \| 52,4 \| 27,0
Z-162U-35X	24	217	1,443	EN 10270-1	348,5	439,51	222,51	56,2 \| 81,7 \| 56,3 \| 30,5
Z-162U-34X	24	193	1,658	EN 10270-1	348,5	386,68	193,68	58,5 \| 79,2 \| 61,2 \| 35,0
Z-174EX	23,2	279	1,717	EN 10270-1	430,1	511,77	232,77	61,7 \| 89,0 \| 60,1 \| 36,0
Z-174DX	23,2	254	1,914	EN 10270-1	430,1	462,82	208,82	63,4 \| 86,3 \| 63,8 \| 40,1
Z-174CX	23,2	228	2,162	EN 10270-1	430,1	412,87	184,87	65,7 \| 83,5 \| 68,4 \| 45,3
Z-174BX	23,2	202	2,484	EN 10270-1	430,1	362,92	160,92	63,4 \| 86,4 \| 63,8 \| 40,1
Z-177PX	25	248	2,922	EN 10270-1	555,1	425,41	177,41	76,0 \| 88,8 \| 78,3 \| 60,9
Z-198X	29	253	3,105	EN 10270-1	645,8	446,81	193,81	71,7 \| 93,2 \| 71,8 \| 50,0
Z-197X	29	225	3,57	EN 10270-1	645,8	393,58	168,58	75,1 \| 91,5 \| 76,2 \| 57,5
Z-177DX	19,2	247	3,739	EN 10270-1	510	371,24	124,24	75,8 \| 86,4 \| 79,5 \| 61,6
Z-208X	24	309	4,674	EN 10270-1	765,7	458,1	149,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-207X	24	277	5,279	EN 10270-1	765,7	409,01	132,01	93,1 \| 96,5 \| 94,3 \| 88,5
Z-227X	30	249	5,389	EN 10270-1	858,7	394,98	145,98	87,1 \| 89,1 \| 83,9 \| 88,3
Z-206X	24	245	6,065	EN 10270-1	765,7	359,9	114,9	86,2 \| 93,1 \| 88,5 \| 77,1
Z-205X	24	217	6,973	EN 10270-1	765,7	316,94	99,94	80,2 \| 90,1 \| 83,5 \| 67,0
Z-204X	24	193	8	EN 10270-1	765,7	280,11	87,11	75,0 \| 87,5 \| 79,2 \| 58,4
Z-235X	25	273	9,021	EN 10270-1	1008	372,63	99,63	71,1 \| 91,1 \| 71,4 \| 50,8
Z-177UX	18	237	9,591	EN 10270-1	739,6	306,63	69,63	76,2 \| 87,2 \| 78,6 \| 62,7
Z-256X	30	242	10	EN 10270-1	1134	344,44	102,44	74,9 \| 86,3 \| 78,3 \| 60,2
Z-234X	25	242	10,372	EN 10270-1	1008	328,66	86,66	66,3 \| 87,7 \| 67,0 \| 44,2
Z-233X	25	215	11,899	EN 10270-1	1008	290,54	75,54	62,2 \| 84,8 \| 63,3 \| 38,5

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202085; Mola de extensão Z-206X

País de origem: DE, German; Mola de extensão Z-206X
