Mola de extensão Z-209CI Aço mola Ø 4,5 x 60 x 212 mm / 180°

Name: Z-209CI - Molas de tracção
SKU: Z-209CI
Availability: InStock

Descontos por quantidade - Mola de extensão Z-209CI

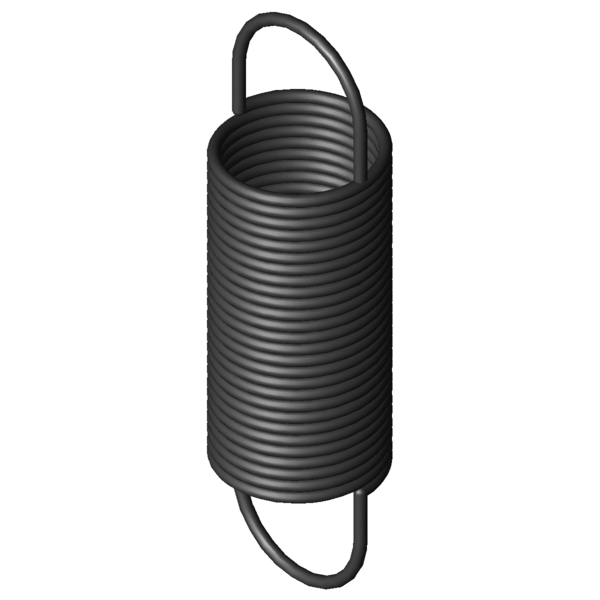

Imagem do Produto Mola de extensão Z-209CI

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dh	68	mm	Diâmetro mais pequeno de manga
L0	212	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	128,25	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	681,3	mm	Maior comprimento com carga estática
sn	469,3	mm	Maior deslocamento da mola com carga estática
Fn	438	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	41,88	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,89	N/mm	Flecha da mola
F0	21	N	Força de pré-tensionamento interna
Fntol	22,5	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	40	Graus	Tolerância da posição dos olhais
Gew	641,3605	g	Peso do artigo
PG	###AL	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-209CI	EN 10270-1	4,5	60	212	438	681,3	469,3	0,89	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-209EI	60	270	0,6	EN 10270-1	438	961,1	691,1	81,6 \| 92,8 \| 84,0 \| 67,9
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	89,8 \| 96,2 \| 91,0 \| 82,1
Z-209CI	60	212	0,89	EN 10270-1	438	681,3	469,3	100,0 \| 100,0 \| 100,0 \| 100,0
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	84,9 \| 91,3 \| 85,5 \| 77,9
Z-209BI	60	180	1,19	EN 10270-1	438	529,8	349,8	85,6 \| 95,0 \| 87,3 \| 74,5
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	80,6 \| 93,2 \| 81,7 \| 66,8
Z-238CI	60	223	1,39	EN 10270-1	585	624	401	79,7 \| 95,0 \| 80,2 \| 64,0
Z-210I	50	194	1,613	EN 10270-1	532,3	506,74	312,74	73,6 \| 91,6 \| 74,5 \| 54,8
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	70,8 \| 87,0 \| 73,9 \| 51,6
Z-238BI	60	189	1,86	EN 10270-1	585	487,8	298,8	70,0 \| 93,1 \| 69,3 \| 47,7
Z-209AI	60	143	1,96	EN 10270-1	438	356,3	213,3	69,1 \| 89,2 \| 72,7 \| 45,5
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	64,7 \| 87,6 \| 64,7 \| 41,8
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	66,2 \| 90,5 \| 65,7 \| 42,4
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	61,1 \| 90,3 \| 58,7 \| 34,3
Z-260JI	60	198	2,8	EN 10270-1	774,5	460,2	262,2	59,8 \| 91,7 \| 56,2 \| 31,6
Z-299I	70	228	3,02	EN 10270-1	968,5	532,9	304,9	56,0 \| 83,4 \| 55,1 \| 29,4
Z-238AI	60	149	3,06	EN 10270-1	585	331,3	182,3	57,6 \| 86,8 \| 56,9 \| 29,1
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	52,2 \| 84,7 \| 49,0 \| 23,0

Número de molas metálicas semelhantes: 17
