Mola de extensão Z-211I Aço mola Ø 4,5 x 50 x 220 mm / 180°

Descontos por quantidade - Mola de extensão Z-211I

Quantidade	Preço individual [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	5,2300 EUR
37	5,2300 EUR
75	5,2300 EUR
125	5,2300 EUR
175	5,2300 EUR
250	5,2300 EUR
350	5,2300 EUR

Mola de extensão Comprar

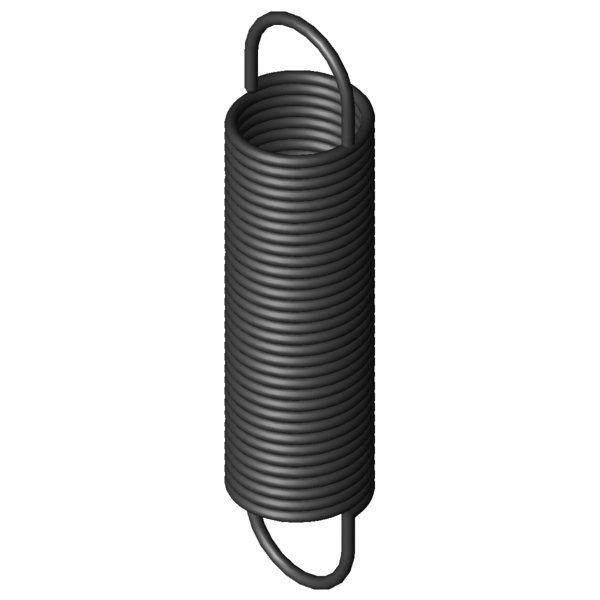

Imagem do Produto Mola de extensão Z-211I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-211I

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dh	57,6	mm	Diâmetro mais pequeno de manga
L0	220	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	155,25	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	600,97	mm	Maior comprimento com carga estática
sn	380,97	mm	Maior deslocamento da mola com carga estática
Fn	532,3	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	32,37	mm	Distância entre bordo interno do olhal e corpo de mola
R	1,324	N/mm	Flecha da mola
F0	28	N	Força de pré-tensionamento interna
Fntol	25,5	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	38	Graus	Tolerância da posição dos olhais
Gew	633,6564	g	Peso do artigo
PG	###AK	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-211I Aço mola Ø 4,5 x 50 x 220 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-211I Aço mola Ø 4,5 x 50 x 220 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-211I Aço mola Ø 4,5 x 50 x 220 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-211I Aço mola Ø 4,5 x 50 x 220 mm / 180°

cálculo do caminho de força Mola de extensão Z-211I

Formulário de consulta Mola de extensão Z-211I Aço mola Ø 4,5 x 50 x 220 mm / 180°

Formulário de consulta Mola de extensão Z-211I

Molas de extensão semelhantes para Mola de extensão Z-211I Aço mola Ø 4,5 x 50 x 220 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-211I	EN 10270-1	4,5	50	220	532,3	600,97	380,97	1,324	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162E-14I	38	223	0,24	EN 10270-1	180	935	712	46,9 \| 79,0 \| 43,7 \| 18,1
Z-162U-05I	40	218	0,305	EN 10270-1	214,2	883,73	665,73	51,2 \| 81,9 \| 48,7 \| 23,0
Z-165AI	43,2	234	0,312	EN 10270-1	238,4	960,34	726,34	52,0 \| 83,8 \| 48,6 \| 23,5
Z-165I	43,2	190	0,423	EN 10270-1	238,4	725,5	535,5	57,0 \| 81,3 \| 58,0 \| 31,9
Z-181I	44	249	0,876	EN 10270-1	436,3	718,93	469,93	78,8 \| 88,4 \| 81,5 \| 66,4
Z-209CI	60	212	0,89	EN 10270-1	438	681,3	469,3	80,6 \| 93,2 \| 81,7 \| 66,8
Z-213I	50	280	0,954	EN 10270-1	532,3	808,81	528,81	92,9 \| 90,1 \| 90,3 \| 98,4
Z-180I	44	225	1,006	EN 10270-1	436,3	634,3	409,3	85,1 \| 91,6 \| 87,5 \| 76,3
Z-212I	50	252	1,095	EN 10270-1	532,3	712,57	460,57	89,9 \| 95,8 \| 91,4 \| 82,7
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	100,0 \| 100,0 \| 100,0 \| 100,0
Z-238CI	60	223	1,39	EN 10270-1	585	624	401	81,4 \| 92,4 \| 84,0 \| 67,9
Z-210I	50	194	1,613	EN 10270-1	532,3	506,74	312,74	89,7 \| 96,1 \| 91,0 \| 82,1
Z-242I	50	272	1,725	EN 10270-1	707,9	655,08	383,08	73,3 \| 92,5 \| 73,8 \| 53,6
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	78,7 \| 94,3 \| 79,2 \| 62,5
Z-209MI	50	162	2,16	EN 10270-1	532,3	395,1	233,1	77,7 \| 91,2 \| 80,6 \| 61,2
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	72,6 \| 94,7 \| 71,7 \| 51,3
Z-218I	40	205	2,787	EN 10270-1	658,2	420,09	215,09	68,5 \| 91,1 \| 68,7 \| 45,7
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	64,7 \| 89,7 \| 63,9 \| 40,4
Z-239AI	50	172	3,41	EN 10270-1	707,9	365,9	193,9	63,6 \| 89,4 \| 63,0 \| 38,3
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	61,6 \| 93,9 \| 57,6 \| 33,2
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	57,6 \| 89,8 \| 54,1 \| 28,8
Z-306JI	60	212	5,05	EN 10270-1	1122	418,1	206,1	53,4 \| 83,7 \| 50,8 \| 25,7
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	54,4 \| 88,2 \| 50,3 \| 24,7
Z-315I	50	278	5,74	EN 10270-1	1331	489,08	211,08	51,1 \| 83,5 \| 47,7 \| 22,2
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	49,5 \| 87,7 \| 42,7 \| 18,2

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202085; Mola de extensão Z-211I

País de origem: DE, German; Mola de extensão Z-211I
