Mola de extensão Z-218I Aço mola Ø 4,5 x 40 x 205 mm / 180°

Descontos por quantidade - Mola de extensão Z-218I

Quantidade	Preço individual [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	4,8200 EUR
37	4,8200 EUR
75	4,8200 EUR
125	4,8200 EUR
175	4,8200 EUR
250	4,8200 EUR
350	4,8200 EUR

Mola de extensão Comprar

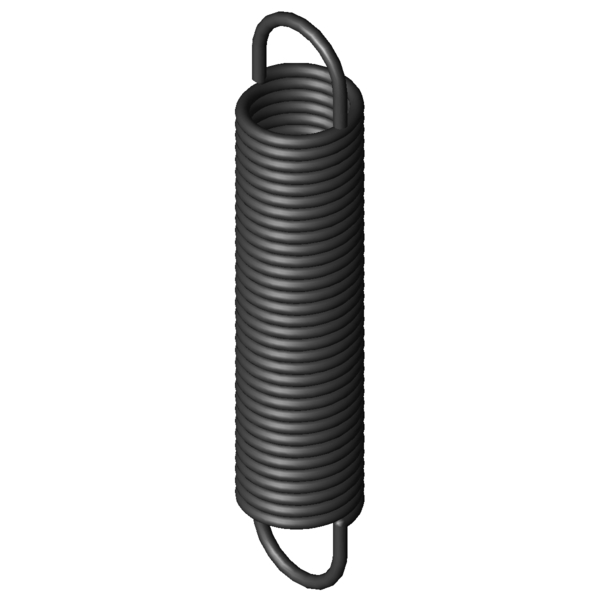

Imagem do Produto Mola de extensão Z-218I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-218I

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	40	mm	Diâmetro externo de enrolamento
Dh	48,8	mm	Diâmetro mais pequeno de manga
L0	205	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	155,25	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	420,09	mm	Maior comprimento com carga estática
sn	215,09	mm	Maior deslocamento da mola com carga estática
Fn	658,2	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	24,87	mm	Distância entre bordo interno do olhal e corpo de mola
R	2,787	N/mm	Flecha da mola
F0	56,5	N	Força de pré-tensionamento interna
Fntol	32,8	N	(+/-) tolerância para força máxima estática
L0tol	2,5	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	33	Graus	Tolerância da posição dos olhais
Gew	494,3913	g	Peso do artigo
PG	###AJ	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-218I Aço mola Ø 4,5 x 40 x 205 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-218I Aço mola Ø 4,5 x 40 x 205 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-218I Aço mola Ø 4,5 x 40 x 205 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-218I Aço mola Ø 4,5 x 40 x 205 mm / 180°

cálculo do caminho de força Mola de extensão Z-218I

Formulário de consulta Mola de extensão Z-218I Aço mola Ø 4,5 x 40 x 205 mm / 180°

Formulário de consulta Mola de extensão Z-218I

Molas de extensão semelhantes para Mola de extensão Z-218I Aço mola Ø 4,5 x 40 x 205 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-218I	EN 10270-1	4,5	40	205	658,2	420,09	215,09	2,787	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-04I	40	197	0,35	EN 10270-1	214,2	775,63	578,63	44,8 \| 87,6 \| 34,9 \| 12,1
Z-162E-13I	38	167	0,36	EN 10270-1	180	639,7	472,7	42,8 \| 79,6 \| 36,4 \| 12,4
Z-162U-03I	40	179	0,402	EN 10270-1	214,2	682,96	503,96	45,4 \| 84,7 \| 37,6 \| 13,9
Z-165I	43,2	190	0,423	EN 10270-1	238,4	725,5	535,5	46,1 \| 85,5 \| 38,2 \| 14,5
Z-162U-02I	40	158	0,486	EN 10270-1	214,2	574,86	416,86	46,7 \| 81,2 \| 42,1 \| 16,8
Z-168BI	35,2	222	0,609	EN 10270-1	290,5	668,08	446,08	50,4 \| 83,8 \| 46,2 \| 21,3
Z-162U-24I	32	206	0,632	EN 10270-1	265,6	593,57	387,57	50,8 \| 82,1 \| 47,9 \| 22,4
Z-168AI	35,2	199	0,701	EN 10270-1	290,5	586,71	387,71	53,2 \| 85,4 \| 49,8 \| 24,5
Z-177JI	40	200	0,898	EN 10270-1	357,1	575,1	375,1	59,8 \| 92,5 \| 55,8 \| 31,1
Z-180I	44	225	1,006	EN 10270-1	436,3	634,3	409,3	61,5 \| 90,3 \| 59,4 \| 34,8
Z-177K-03I	32	205	1,679	EN 10270-1	441,6	447,04	242,04	74,8 \| 86,7 \| 78,0 \| 59,6
Z-189I	36	236	1,712	EN 10270-1	528,1	524,51	288,51	75,3 \| 88,6 \| 77,4 \| 59,8
Z-188I	36	212	1,965	EN 10270-1	528,1	463,29	251,29	81,2 \| 91,9 \| 82,9 \| 68,7
Z-219I	40	236	2,306	EN 10270-1	658,2	497	261	89,7 \| 95,6 \| 91,2 \| 82,4
Z-218I	40	205	2,787	EN 10270-1	658,2	420,09	215,09	100,0 \| 100,0 \| 100,0 \| 100,0
Z-217I	40	178	3,395	EN 10270-1	658,2	355,22	177,22	89,7 \| 95,6 \| 91,2 \| 82,4
Z-249I	40	256	3,667	EN 10270-1	873,5	473,77	217,77	84,5 \| 90,0 \| 87,1 \| 76,3
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	79,0 \| 94,3 \| 79,5 \| 63,1
Z-247I	40	191	5,4	EN 10270-1	873,5	338,87	147,87	72,7 \| 94,4 \| 72,0 \| 51,8
Z-285I	40	236	6,777	EN 10270-1	1134	385,66	149,66	64,6 \| 89,6 \| 63,8 \| 40,4
Z-246JI	40	156	7,24	EN 10270-1	873,5	266,2	110,2	63,5 \| 88,7 \| 63,3 \| 38,6
Z-284I	40	203	8,255	EN 10270-1	1134	325,86	122,86	61,4 \| 93,6 \| 57,6 \| 33,2
Z-283JI	40	165	11,07	EN 10270-1	1134	256,6	91,6	54,2 \| 87,4 \| 50,3 \| 24,7
Z-255I	30	205	12,164	EN 10270-1	1134	289,21	84,21	53,2 \| 88,3 \| 48,6 \| 22,7
Z-321I	40	224	15,248	EN 10270-1	1632	317,95	93,95	49,1 \| 87,6 \| 42,0 \| 17,6
Z-320JI	40	180	20,45	EN 10270-1	1632	250	70	45,3 \| 86,4 \| 36,4 \| 13,1

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão Z-218I

País de origem: DE, German; Mola de extensão Z-218I
