Mola de extensão Z-180I Aço mola Ø 4 x 44 x 225 mm / 180°

Descontos por quantidade - Mola de extensão Z-180I

Quantidade	Preço individual [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	4,8200 EUR
37	4,8200 EUR
75	4,8200 EUR
125	4,8200 EUR
175	4,8200 EUR
250	4,8200 EUR
350	4,8200 EUR

Mola de extensão Comprar

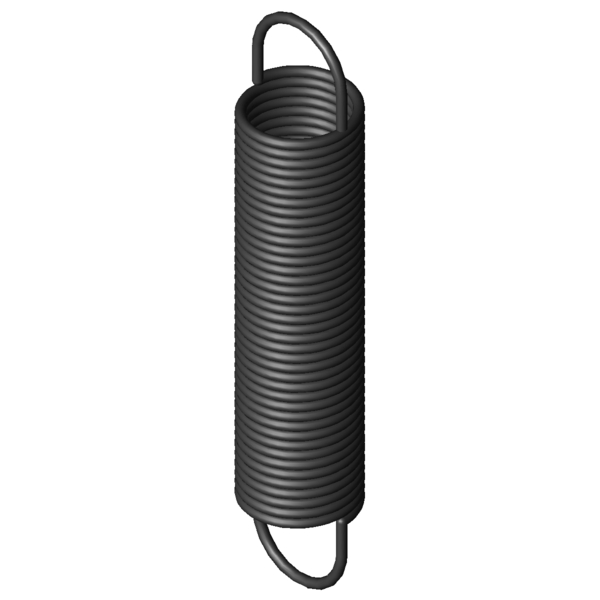

Imagem do Produto Mola de extensão Z-180I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-180I

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	44	mm	Diâmetro externo de enrolamento
Dh	50,6	mm	Diâmetro mais pequeno de manga
L0	225	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	166	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	634,3	mm	Maior comprimento com carga estática
sn	409,3	mm	Maior deslocamento da mola com carga estática
Fn	436,3	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	29,5	mm	Distância entre bordo interno do olhal e corpo de mola
R	1,006	N/mm	Flecha da mola
F0	24,5	N	Força de pré-tensionamento interna
Fntol	20,92	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	41	Graus	Tolerância da posição dos olhais
Gew	527,5517	g	Peso do artigo
PG	###AJ	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-180I Aço mola Ø 4 x 44 x 225 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-180I Aço mola Ø 4 x 44 x 225 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-180I Aço mola Ø 4 x 44 x 225 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-180I Aço mola Ø 4 x 44 x 225 mm / 180°

cálculo do caminho de força Mola de extensão Z-180I

Formulário de consulta Mola de extensão Z-180I Aço mola Ø 4 x 44 x 225 mm / 180°

Formulário de consulta Mola de extensão Z-180I

Molas de extensão semelhantes para Mola de extensão Z-180I Aço mola Ø 4 x 44 x 225 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-180I	EN 10270-1	4	44	225	436,3	634,3	409,3	1,006	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-180I	1.4310	4	44	225	366,5	626,48	401,48	0,864	92,2 \| 100,0 \| 91,0 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162E-14I	38	223	0,24	EN 10270-1	180	935	712	52,7 \| 85,2 \| 49,4 \| 23,7
Z-162U-06I	40	242	0,265	EN 10270-1	214,2	1007,28	765,28	54,6 \| 86,3 \| 51,3 \| 26,3
Z-162U-05I	40	218	0,305	EN 10270-1	214,2	883,73	665,73	57,7 \| 87,6 \| 55,3 \| 30,2
Z-165AI	43,2	234	0,312	EN 10270-1	238,4	960,34	726,34	59,2 \| 91,4 \| 55,5 \| 30,8
Z-162U-04I	40	197	0,35	EN 10270-1	214,2	775,63	578,63	59,7 \| 84,5 \| 59,9 \| 34,7
Z-165I	43,2	190	0,423	EN 10270-1	238,4	725,5	535,5	64,9 \| 87,5 \| 65,5 \| 41,8
Z-168BI	35,2	222	0,609	EN 10270-1	290,5	668,08	446,08	75,5 \| 86,2 \| 79,2 \| 61,1
Z-182I	44	277	0,762	EN 10270-1	436,3	817,67	540,67	85,8 \| 93,7 \| 87,9 \| 75,7
Z-181I	44	249	0,876	EN 10270-1	436,3	718,93	469,93	92,5 \| 96,8 \| 93,5 \| 87,1
Z-177JI	40	200	0,898	EN 10270-1	357,1	575,1	375,1	88,7 \| 89,9 \| 86,7 \| 89,3
Z-180I	44	225	1,006	EN 10270-1	436,3	634,3	409,3	100,0 \| 100,0 \| 100,0 \| 100,0
Z-212I	50	252	1,095	EN 10270-1	532,3	712,57	460,57	88,8 \| 88,7 \| 85,4 \| 92,2
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	85,1 \| 91,6 \| 87,5 \| 76,3
Z-179I	44	173	1,482	EN 10270-1	436,3	450,92	277,92	81,4 \| 92,3 \| 84,0 \| 67,9
Z-189I	36	236	1,712	EN 10270-1	528,1	524,51	288,51	75,7 \| 92,4 \| 76,6 \| 58,2
Z-188I	36	212	1,965	EN 10270-1	528,1	463,29	251,29	71,6 \| 92,0 \| 72,0 \| 50,7
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	68,3 \| 87,6 \| 69,5 \| 47,7
Z-219I	40	236	2,306	EN 10270-1	658,2	497	261	66,3 \| 91,7 \| 65,0 \| 42,3
Z-240I	50	207	2,541	EN 10270-1	707,9	467,12	260,12	62,8 \| 86,7 \| 62,6 \| 39,2
Z-218I	40	205	2,787	EN 10270-1	658,2	420,09	215,09	61,5 \| 90,3 \| 59,4 \| 34,8
Z-249I	40	256	3,667	EN 10270-1	873,5	473,77	217,77	54,8 \| 86,3 \| 51,6 \| 26,6
Z-277I	50	220	3,847	EN 10270-1	921,2	438,69	218,69	54,0 \| 86,2 \| 50,4 \| 25,3
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	52,9 \| 89,7 \| 47,0 \| 22,0
Z-247I	40	191	5,4	EN 10270-1	873,5	338,87	147,87	48,8 \| 85,3 \| 43,0 \| 18,0
Z-285I	40	236	6,777	EN 10270-1	1134	385,66	149,66	46,0 \| 86,3 \| 37,5 \| 14,1
Z-314I	50	240	6,993	EN 10270-1	1331	413,27	173,27	44,4 \| 81,7 \| 37,6 \| 13,9

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão Z-180I

País de origem: DE, German; Mola de extensão Z-180I
