Mola de extensão Z-181I Aço mola Ø 4 x 44 x 249 mm / 180°

Descontos por quantidade - Mola de extensão Z-181I

Quantidade	Preço individual [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	5,4200 EUR
37	5,4200 EUR
75	5,4200 EUR
125	5,4200 EUR
175	5,4200 EUR
250	5,4200 EUR
350	5,4200 EUR

Mola de extensão Comprar

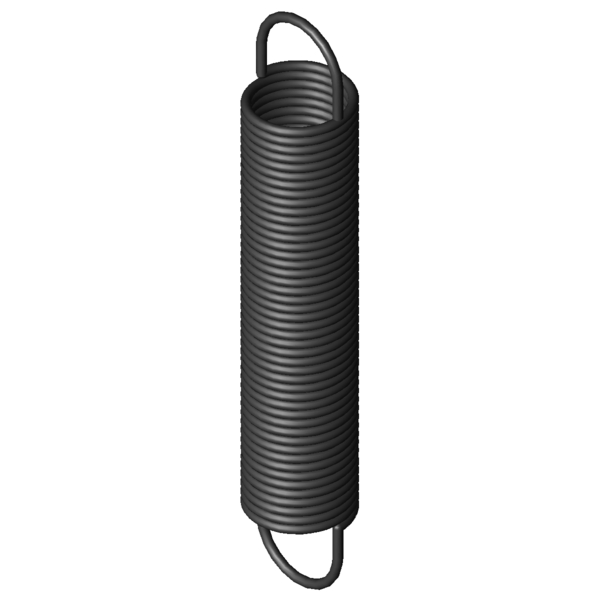

Imagem do Produto Mola de extensão Z-181I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-181I

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	44	mm	Diâmetro externo de enrolamento
Dh	50,6	mm	Diâmetro mais pequeno de manga
L0	249	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	190	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	718,93	mm	Maior comprimento com carga estática
sn	469,93	mm	Maior deslocamento da mola com carga estática
Fn	436,3	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	29,5	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,876	N/mm	Flecha da mola
F0	24,5	N	Força de pré-tensionamento interna
Fntol	20,51	N	(+/-) tolerância para força máxima estática
L0tol	3	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	44	Graus	Tolerância da posição dos olhais
Gew	602,4702	g	Peso do artigo
PG	###AL	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-181I Aço mola Ø 4 x 44 x 249 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-181I Aço mola Ø 4 x 44 x 249 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-181I Aço mola Ø 4 x 44 x 249 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-181I Aço mola Ø 4 x 44 x 249 mm / 180°

cálculo do caminho de força Mola de extensão Z-181I

Formulário de consulta Mola de extensão Z-181I Aço mola Ø 4 x 44 x 249 mm / 180°

Formulário de consulta Mola de extensão Z-181I

Molas de extensão semelhantes para Mola de extensão Z-181I Aço mola Ø 4 x 44 x 249 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-181I	EN 10270-1	4	44	249	436,3	718,93	469,93	0,876	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-181I	1.4310	4	44	249	366,5	709,95	460,95	0,753	92,2 \| 100,0 \| 91,0 \| 85,6

Número de molas metálicas semelhantes: 2

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-07I	40	266	0,234	EN 10270-1	214,2	1130,83	864,83	55,0 \| 86,5 \| 51,7 \| 26,7
Z-162E-14I	38	223	0,24	EN 10270-1	180	935	712	54,3 \| 82,0 \| 53,6 \| 27,2
Z-162U-06I	40	242	0,265	EN 10270-1	214,2	1007,28	765,28	57,7 \| 87,7 \| 55,3 \| 30,1
Z-162U-05I	40	218	0,305	EN 10270-1	214,2	883,73	665,73	59,7 \| 84,5 \| 59,8 \| 34,7
Z-165AI	43,2	234	0,312	EN 10270-1	238,4	960,34	726,34	61,9 \| 90,7 \| 59,7 \| 35,4
Z-168CI	35,2	247	0,53	EN 10270-1	290,5	759,78	512,78	75,5 \| 86,4 \| 79,1 \| 61,0
Z-177KI	40	272	0,596	EN 10270-1	357,1	838,06	566,06	80,4 \| 90,8 \| 82,4 \| 67,9
Z-183I	44	309	0,663	EN 10270-1	436,3	930,52	621,52	85,6 \| 93,5 \| 87,8 \| 75,6
Z-182I	44	277	0,762	EN 10270-1	436,3	817,67	540,67	92,3 \| 96,6 \| 93,5 \| 86,9
Z-181I	44	249	0,876	EN 10270-1	436,3	718,93	469,93	100,0 \| 100,0 \| 100,0 \| 100,0
Z-180I	44	225	1,006	EN 10270-1	436,3	634,3	409,3	92,5 \| 96,8 \| 93,5 \| 87,1
Z-212I	50	252	1,095	EN 10270-1	532,3	712,57	460,57	87,4 \| 91,9 \| 90,0 \| 80,3
Z-211I	50	220	1,324	EN 10270-1	532,3	600,97	380,97	78,8 \| 88,4 \| 81,5 \| 66,4
Z-190I	36	264	1,488	EN 10270-1	528,1	595,95	331,95	75,7 \| 92,0 \| 76,6 \| 58,4
Z-189I	36	236	1,712	EN 10270-1	528,1	524,51	288,51	71,6 \| 92,2 \| 72,0 \| 50,7
Z-242I	50	272	1,725	EN 10270-1	707,9	655,08	383,08	69,4 \| 86,5 \| 71,6 \| 50,2
Z-220I	40	264	2,008	EN 10270-1	658,2	563,67	299,67	66,2 \| 91,4 \| 65,0 \| 42,3
Z-241I	50	237	2,086	EN 10270-1	707,9	553,87	316,87	64,6 \| 87,7 \| 64,5 \| 41,6
Z-219I	40	236	2,306	EN 10270-1	658,2	497	261	63,1 \| 91,5 \| 60,9 \| 36,8
Z-278I	50	252	3,158	EN 10270-1	921,2	518,41	266,41	55,1 \| 86,5 \| 52,0 \| 26,9
Z-250I	40	286	3,194	EN 10270-1	873,5	536,04	250,04	54,7 \| 86,0 \| 51,6 \| 26,6
Z-249I	40	256	3,667	EN 10270-1	873,5	473,77	217,77	53,6 \| 89,4 \| 48,1 \| 23,1
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	49,9 \| 86,6 \| 44,1 \| 19,1
Z-286I	40	275	5,605	EN 10270-1	1134	455,93	180,93	46,0 \| 84,7 \| 38,5 \| 14,8
Z-315I	50	278	5,74	EN 10270-1	1331	489,08	211,08	44,6 \| 80,4 \| 38,8 \| 14,7

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202085; Mola de extensão Z-181I

País de origem: DE, German; Mola de extensão Z-181I
