Mola de extensão Z-217I Aço mola Ø 4,5 x 40 x 178 mm / 180°

Descontos por quantidade - Mola de extensão Z-217I

Quantidade	Preço individual [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	4,6100 EUR
37	4,6100 EUR
75	4,6100 EUR
125	4,6100 EUR
175	4,6100 EUR
250	4,6100 EUR
350	4,6100 EUR

Mola de extensão Comprar

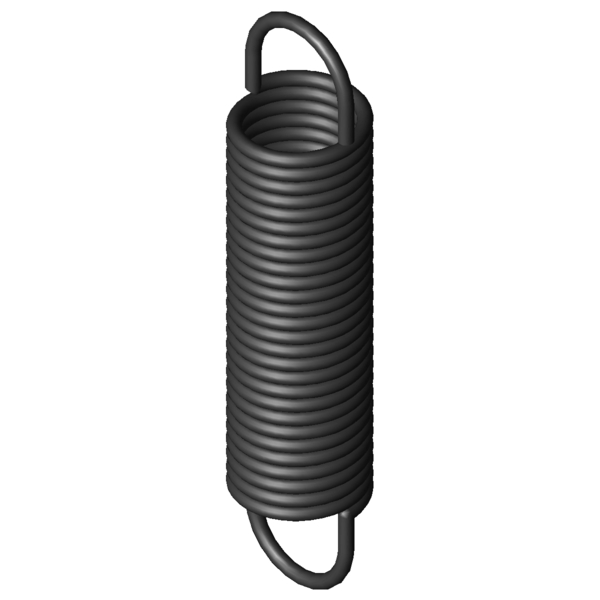

Imagem do Produto Mola de extensão Z-217I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-217I

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	40	mm	Diâmetro externo de enrolamento
Dh	48,8	mm	Diâmetro mais pequeno de manga
L0	178	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	128,25	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	355,22	mm	Maior comprimento com carga estática
sn	177,22	mm	Maior deslocamento da mola com carga estática
Fn	658,2	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	24,87	mm	Distância entre bordo interno do olhal e corpo de mola
R	3,395	N/mm	Flecha da mola
F0	56,5	N	Força de pré-tensionamento interna
Fntol	33,2	N	(+/-) tolerância para força máxima estática
L0tol	2,5	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	30	Graus	Tolerância da posição dos olhais
Gew	410,2396	g	Peso do artigo
PG	###AH	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-217I Aço mola Ø 4,5 x 40 x 178 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-217I Aço mola Ø 4,5 x 40 x 178 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-217I Aço mola Ø 4,5 x 40 x 178 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-217I Aço mola Ø 4,5 x 40 x 178 mm / 180°

cálculo do caminho de força Mola de extensão Z-217I

Formulário de consulta Mola de extensão Z-217I Aço mola Ø 4,5 x 40 x 178 mm / 180°

Formulário de consulta Mola de extensão Z-217I

Molas de extensão semelhantes para Mola de extensão Z-217I Aço mola Ø 4,5 x 40 x 178 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-217I	EN 10270-1	4,5	40	178	658,2	355,22	177,22	3,395	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-03I	40	179	0,402	EN 10270-1	214,2	682,96	503,96	44,7 \| 88,7 \| 33,9 \| 11,4
Z-165I	43,2	190	0,423	EN 10270-1	238,4	725,5	535,5	44,1 \| 85,8 \| 34,7 \| 12,0
Z-162U-02I	40	158	0,486	EN 10270-1	214,2	574,86	416,86	45,5 \| 85,1 \| 37,5 \| 13,8
Z-162U-01I	40	140	0,592	EN 10270-1	214,2	482,2	342,2	46,9 \| 81,8 \| 42,2 \| 16,9
Z-168AI	35,2	199	0,701	EN 10270-1	290,5	586,71	387,71	49,3 \| 82,9 \| 44,9 \| 20,2
Z-162U-23I	32	185	0,728	EN 10270-1	265,6	521,86	336,86	49,6 \| 81,0 \| 46,5 \| 21,2
Z-168I	35,2	177	0,825	EN 10270-1	290,5	506,35	329,35	53,0 \| 86,2 \| 49,0 \| 23,7
Z-162U-22I	32	167	0,835	EN 10270-1	265,6	460,39	293,39	51,6 \| 80,2 \| 50,4 \| 24,4
Z-177JI	40	200	0,898	EN 10270-1	357,1	575,1	375,1	55,3 \| 89,7 \| 50,8 \| 25,6
Z-177HI	40	146	1,448	EN 10270-1	357,1	379,08	233,08	64,6 \| 87,3 \| 65,1 \| 41,3
Z-179I	44	173	1,482	EN 10270-1	436,3	450,92	277,92	66,5 \| 92,3 \| 65,0 \| 42,3
Z-177K-02I	32	179	1,992	EN 10270-1	441,6	382,97	203,97	73,9 \| 86,5 \| 77,0 \| 58,3
Z-218I	40	205	2,787	EN 10270-1	658,2	420,09	215,09	89,7 \| 95,6 \| 91,2 \| 82,4
Z-187I	36	160	2,894	EN 10270-1	528,1	330,63	170,63	87,1 \| 89,6 \| 88,3 \| 83,3
Z-217I	40	178	3,395	EN 10270-1	658,2	355,22	177,22	100,0 \| 100,0 \| 100,0 \| 100,0
Z-248I	40	221	4,433	EN 10270-1	873,5	401,13	180,13	84,5 \| 90,2 \| 86,9 \| 76,6
Z-216JI	40	146	4,56	EN 10270-1	658,2	278,1	132,1	85,3 \| 94,0 \| 87,3 \| 74,5
Z-276JI	50	182	5,16	EN 10270-1	921,2	345	163	78,0 \| 86,5 \| 81,7 \| 65,7
Z-247I	40	191	5,4	EN 10270-1	873,5	338,87	147,87	78,9 \| 94,4 \| 79,4 \| 62,9
Z-246JI	40	156	7,24	EN 10270-1	873,5	266,2	110,2	69,4 \| 92,5 \| 68,8 \| 46,9
Z-284I	40	203	8,255	EN 10270-1	1134	325,86	122,86	64,6 \| 89,8 \| 63,7 \| 40,2
Z-283JI	40	165	11,07	EN 10270-1	1134	256,6	91,6	58,8 \| 91,5 \| 54,9 \| 30,0
Z-254I	30	175	14,818	EN 10270-1	1134	244,13	69,13	53,0 \| 87,8 \| 48,5 \| 22,6
Z-321I	40	224	15,248	EN 10270-1	1632	317,95	93,95	50,6 \| 83,6 \| 46,7 \| 21,4
Z-320JI	40	180	20,45	EN 10270-1	1632	250	70	48,7 \| 90,1 \| 39,9 \| 15,9
Z-320HI	40	130	33,54	EN 10270-1	1632	172,7	42,7	41,1 \| 81,5 \| 32,2 \| 9,7

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão Z-217I

País de origem: DE, German; Mola de extensão Z-217I
