Mola de extensão Z-216JI Aço mola Ø 4,5 x 40 x 146 mm / 180°

Descontos por quantidade - Mola de extensão Z-216JI

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	4,2800 EUR
37	4,2800 EUR
75	4,2800 EUR
125	4,2800 EUR
175	4,2800 EUR
250	4,2800 EUR
350	4,2800 EUR

Mola de extensão Comprar

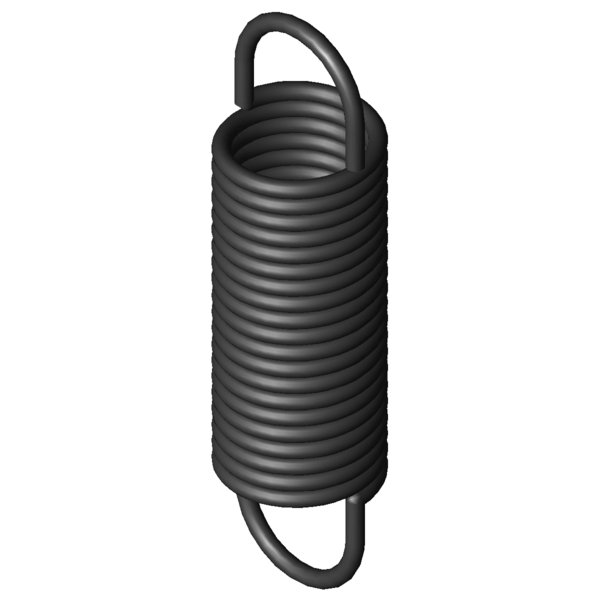

Imagem do Produto Mola de extensão Z-216JI

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-216JI

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	40	mm	Diâmetro externo de enrolamento
Dh	48,8	mm	Diâmetro mais pequeno de manga
L0	146	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	96,75	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	278,1	mm	Maior comprimento com carga estática
sn	132,1	mm	Maior deslocamento da mola com carga estática
Fn	658,2	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	24,6	mm	Distância entre bordo interno do olhal e corpo de mola
R	4,56	N/mm	Flecha da mola
F0	56,5	N	Força de pré-tensionamento interna
Fntol	33,7	N	(+/-) tolerância para força máxima estática
L0tol	2	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	25	Graus	Tolerância da posição dos olhais
Gew	312,0626	g	Peso do artigo
PG	###AG	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-216JI Aço mola Ø 4,5 x 40 x 146 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-216JI Aço mola Ø 4,5 x 40 x 146 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-216JI Aço mola Ø 4,5 x 40 x 146 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-216JI Aço mola Ø 4,5 x 40 x 146 mm / 180°

cálculo do caminho de força Mola de extensão Z-216JI

Formulário de consulta Mola de extensão Z-216JI Aço mola Ø 4,5 x 40 x 146 mm / 180°

Formulário de consulta Mola de extensão Z-216JI

Molas de extensão semelhantes para Mola de extensão Z-216JI Aço mola Ø 4,5 x 40 x 146 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-216JI	EN 10270-1	4,5	40	146	658,2	278,1	132,1	4,56	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-01I	40	140	0,592	EN 10270-1	214,2	482,2	342,2	45,2 \| 87,5 \| 35,6 \| 12,6
Z-164I	43,2	142	0,681	EN 10270-1	238,4	474,62	332,62	46,4 \| 87,0 \| 38,0 \| 14,4
Z-162JI	30	154	0,788	EN 10270-1	233,4	427,78	273,78	45,4 \| 77,3 \| 41,9 \| 17,1
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	50,5 \| 82,2 \| 47,4 \| 22,0
Z-167I	35,2	129	1,331	EN 10270-1	290,5	333,28	204,28	55,1 \| 82,5 \| 54,4 \| 28,5
Z-177HI	40	146	1,448	EN 10270-1	357,1	379,08	233,08	59,8 \| 93,3 \| 55,5 \| 30,7
Z-179I	44	173	1,482	EN 10270-1	436,3	450,92	277,92	58,8 \| 88,1 \| 56,9 \| 31,5
Z-178AI	44	145	1,99	EN 10270-1	436,3	352,2	207,2	66,8 \| 93,0 \| 65,0 \| 42,3
Z-177GI	40	114	2,288	EN 10270-1	357,1	261,46	147,46	68,8 \| 86,0 \| 71,9 \| 48,6
Z-177K-01I	32	154	2,449	EN 10270-1	441,6	319,89	165,89	70,6 \| 84,9 \| 73,4 \| 53,4
Z-187I	36	160	2,894	EN 10270-1	528,1	330,63	170,63	77,0 \| 90,0 \| 78,8 \| 62,1
Z-178I	44	117	3,019	EN 10270-1	436,3	253,43	136,43	77,5 \| 86,6 \| 81,6 \| 64,2
Z-217I	40	178	3,395	EN 10270-1	658,2	355,22	177,22	85,3 \| 94,0 \| 87,3 \| 74,5
Z-186AI	36	132	3,88	EN 10270-1	528,1	259,2	127,2	87,1 \| 89,8 \| 88,3 \| 83,3
Z-216JI	40	146	4,56	EN 10270-1	658,2	278,1	132,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-195I	29	149	6,07	EN 10270-1	645,8	248,17	99,17	83,2 \| 86,5 \| 86,6 \| 76,5
Z-246JI	40	156	7,24	EN 10270-1	873,5	266,2	110,2	78,9 \| 94,5 \| 79,4 \| 62,9
Z-216HI	40	110	7,47	EN 10270-1	658,2	190,6	80,6	77,8 \| 91,8 \| 80,5 \| 61,0
Z-276HI	50	138	8,46	EN 10270-1	921,2	237,4	99,4	70,9 \| 85,4 \| 73,3 \| 53,8
Z-283JI	40	165	11,07	EN 10270-1	1134	256,6	91,6	64,7 \| 90,1 \| 63,7 \| 40,2
Z-246HI	40	116	11,88	EN 10270-1	873,5	183,2	67,2	63,8 \| 89,8 \| 63,1 \| 38,3
Z-313HI	50	146	15,38	EN 10270-1	1331	224	78	55,8 \| 83,8 \| 54,2 \| 29,2
Z-283HI	40	121	18,16	EN 10270-1	1134	176,8	55,8	54,3 \| 88,2 \| 50,1 \| 24,5
Z-253JI	30	140	19,87	EN 10270-1	1134	191,5	51,5	52,7 \| 87,0 \| 48,5 \| 22,6
Z-320JI	40	180	20,45	EN 10270-1	1632	250	70	50,7 \| 84,2 \| 46,7 \| 21,4
Z-320HI	40	130	33,54	EN 10270-1	1632	172,7	42,7	45,4 \| 86,8 \| 36,3 \| 13,0

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão Z-216JI

País de origem: DE, German; Mola de extensão Z-216JI
