Mola de extensão Z-209JI Aço mola Ø 4,5 x 60 x 365 mm / 180°

Name: Z-209JI - Molas de tracção
SKU: Z-209JI
Availability: InStock

Descontos por quantidade - Mola de extensão Z-209JI

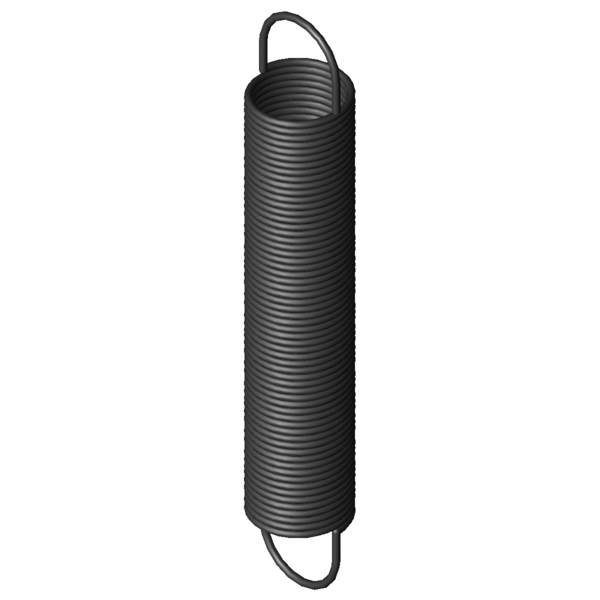

Imagem do Produto Mola de extensão Z-209JI

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dh	68	mm	Diâmetro mais pequeno de manga
L0	365	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	281,25	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	1414,5	mm	Maior comprimento com carga estática
sn	1049,5	mm	Maior deslocamento da mola com carga estática
Fn	438	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	41,9	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,39	N/mm	Flecha da mola
F0	21	N	Força de pré-tensionamento interna
Fntol	21,9	N	(+/-) tolerância para força máxima estática
L0tol	4	mm	(+/-) tolerância para comprimento não tensionado
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	60	Graus	Tolerância da posição dos olhais
Gew	1386,8735	g	Peso do artigo
PG	###AR	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-209JI	EN 10270-1	4,5	60	365	438	1414,5	1049,5	0,39	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-209KI	60	401	0,35	EN 10270-1	438	1587	1186	93,2 \| 97,0 \| 94,2 \| 88,5
Z-209JI	60	365	0,39	EN 10270-1	438	1414,5	1049,5	100,0 \| 100,0 \| 100,0 \| 100,0
Z-209HI	60	329	0,46	EN 10270-1	438	1242	913	92,4 \| 96,7 \| 93,5 \| 87,0
Z-209GI	60	295	0,53	EN 10270-1	438	1088,5	793,5	85,7 \| 93,6 \| 87,8 \| 75,6
Z-238KI	60	433	0,55	EN 10270-1	585	1446,4	1013,4	83,1 \| 91,4 \| 85,7 \| 72,3
Z-238JI	60	393	0,62	EN 10270-1	585	1289,7	896,7	79,5 \| 94,3 \| 80,2 \| 64,0
Z-216I	50	382	0,638	EN 10270-1	532,3	1172,37	790,37	77,9 \| 93,0 \| 78,8 \| 62,0
Z-238HI	60	353	0,72	EN 10270-1	585	1133,1	780,1	75,3 \| 95,6 \| 74,6 \| 55,7
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	70,2 \| 92,4 \| 69,7 \| 48,4
Z-275I	60	422	0,936	EN 10270-1	774,5	1208,57	786,57	65,9 \| 89,4 \| 65,7 \| 42,4
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	65,8 \| 89,7 \| 65,6 \| 42,1
Z-274I	60	378	1,076	EN 10270-1	774,5	1062,25	684,25	63,5 \| 92,8 \| 60,9 \| 36,9
Z-245I	50	377	1,136	EN 10270-1	707,9	958,71	581,71	61,0 \| 90,1 \| 58,7 \| 34,3
Z-273I	60	340	1,238	EN 10270-1	774,5	934,72	594,72	60,1 \| 91,7 \| 56,6 \| 32,0
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	56,5 \| 88,6 \| 53,0 \| 27,9
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	54,0 \| 84,7 \| 51,3 \| 26,0
Z-311I	60	420	1,937	EN 10270-1	1122	957,95	537,95	50,4 \| 86,1 \| 45,1 \| 20,0

Número de molas metálicas semelhantes: 16
