Mola de extensão Z-209JX Aço mola Ø 4,5 x 60 x 365 mm / 270°

Name: Z-209JX - Molas de tracção
SKU: Z-209JX
Availability: InStock

Descontos por quantidade - Mola de extensão Z-209JX

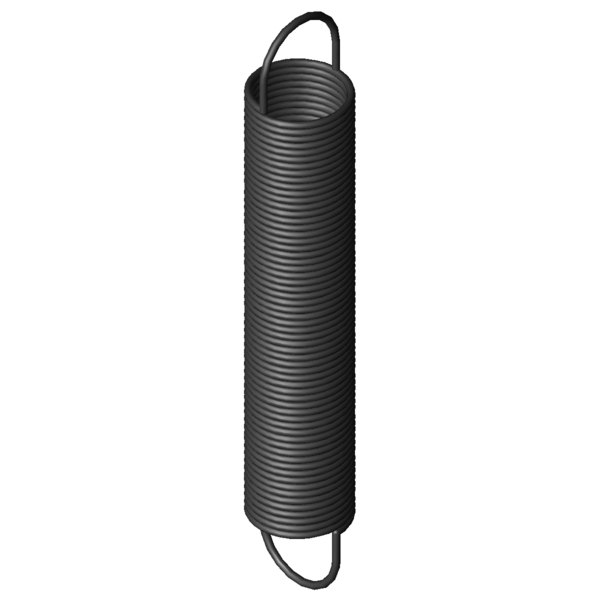

Imagem do Produto Mola de extensão Z-209JX

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dh	68	mm	Diâmetro mais pequeno de manga
L0	365	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	282,38	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	1418,8	mm	Maior comprimento com carga estática
sn	1053,8	mm	Maior deslocamento da mola com carga estática
Fn	438	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	41,3	mm	Distância entre bordo interno do olhal e corpo de mola
R	0,39	N/mm	Flecha da mola
F0	21	N	Força de pré-tensionamento interna
Fntol	21,9	N	(+/-) tolerância para força máxima estática
L0tol	4	mm	(+/-) tolerância para comprimento não tensionado
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	60	Graus	Tolerância da posição dos olhais
Gew	1392,3796	g	Peso do artigo
PG	###AR	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-209JX	EN 10270-1	4,5	60	365	438	1418,8	1053,8	0,39	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-209KX	60	401	0,35	EN 10270-1	438	1591,3	1190,3	93,3 \| 97,0 \| 94,3 \| 88,5
Z-209JX	60	365	0,39	EN 10270-1	438	1418,8	1053,8	100,0 \| 100,0 \| 100,0 \| 100,0
Z-209HX	60	329	0,45	EN 10270-1	438	1246,2	917,2	92,4 \| 96,7 \| 93,5 \| 87,0
Z-209GX	60	295	0,52	EN 10270-1	438	1092,8	797,8	85,7 \| 93,6 \| 87,9 \| 75,7
Z-238KX	60	433	0,55	EN 10270-1	585	1450	1017	83,1 \| 91,4 \| 85,7 \| 72,3
Z-238JX	60	393	0,62	EN 10270-1	585	1293,4	900,4	79,5 \| 94,3 \| 80,2 \| 64,0
Z-238HX	60	353	0,71	EN 10270-1	585	1136,7	783,7	75,3 \| 95,6 \| 74,6 \| 55,7
Z-215X	50	348	0,718	EN 10270-1	532,3	1050,23	702,23	74,1 \| 92,9 \| 74,5 \| 54,8
Z-238GX	60	318	0,82	EN 10270-1	585	999,6	681,6	70,2 \| 92,4 \| 69,8 \| 48,4
Z-275X	60	424	0,933	EN 10270-1	774,5	1213,76	789,76	65,8 \| 89,3 \| 65,7 \| 42,4
Z-238EX	60	289	0,94	EN 10270-1	585	883,2	594,2	65,9 \| 89,7 \| 65,6 \| 42,2
Z-274X	60	380	1,071	EN 10270-1	774,5	1067,45	687,45	63,5 \| 92,6 \| 60,9 \| 36,9
Z-245X	50	378	1,132	EN 10270-1	707,9	962,08	584,08	61,0 \| 90,0 \| 58,6 \| 34,3
Z-273X	60	342	1,232	EN 10270-1	774,5	939,92	597,92	60,2 \| 91,8 \| 56,6 \| 32,1
Z-272X	60	308	1,413	EN 10270-1	774,5	829,18	521,18	56,6 \| 88,7 \| 53,0 \| 28,0
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	54,1 \| 84,9 \| 51,4 \| 26,0
Z-311X	60	422	1,928	EN 10270-1	1122	962,46	540,46	50,4 \| 86,0 \| 45,2 \| 20,0

Número de molas metálicas semelhantes: 16
