Mola de extensão Z-209HX Aço mola Ø 4,5 x 60 x 329 mm / 270°

Descontos por quantidade - Mola de extensão Z-209HX

Quantidade Preço individual [EUR]
1 16,3800 EUR
2 13,0500 EUR
3 9,0700 EUR
7 7,2200 EUR
17 7,2200 EUR
37 7,2200 EUR
75 7,2200 EUR
125 7,2200 EUR
175 7,2200 EUR
250 7,2200 EUR
350 7,2200 EUR

Mola de extensão Comprar

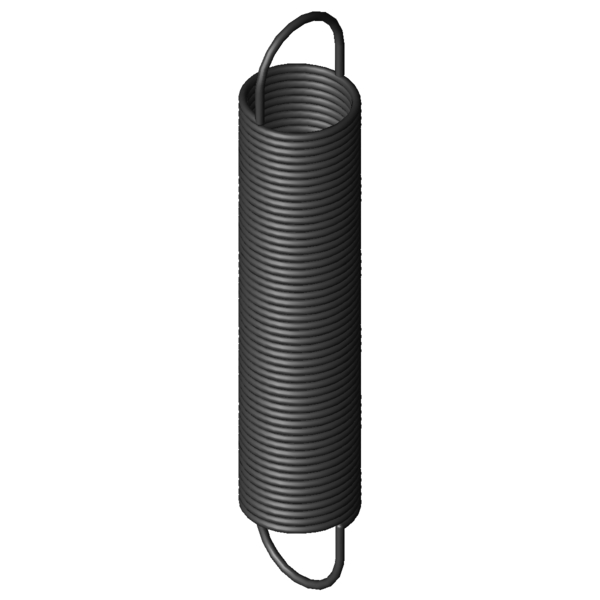

Imagem do Produto Mola de extensão Z-209HX
Imagem do Produto Mola de extensão Z-209HX
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-209HX

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 4,5 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 60 mm Diâmetro externo de enrolamento
Dh 68 mm Diâmetro mais pequeno de manga
L0 329 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 246,38 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 1246,2 mm Maior comprimento com carga estática
sn 917,2 mm Maior deslocamento da mola com carga estática
Fn 438 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 41,3 mm Distância entre bordo interno do olhal e corpo de mola
R 0,45 N/mm Flecha da mola
F0 21 N Força de pré-tensionamento interna
Fntol 22 N (+/-) tolerância para força máxima estática
L0tol 4 mm (+/-) tolerância para comprimento não tensionado
Detol 1 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 54 Graus Tolerância da posição dos olhais
Gew 1216,9648 g Peso do artigo
PG ###AR - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-209HX Aço mola Ø 4,5 x 60 x 329 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-209HX Aço mola Ø 4,5 x 60 x 329 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-209HX Aço mola Ø 4,5 x 60 x 329 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-209HX Aço mola Ø 4,5 x 60 x 329 mm / 270°

cálculo do caminho de força Mola de extensão Z-209HX

Formulário de consulta Mola de extensão Z-209HX Aço mola Ø 4,5 x 60 x 329 mm / 270°

Formulário de consulta Mola de extensão Z-209HX

Molas de extensão semelhantes para Mola de extensão Z-209HX Aço mola Ø 4,5 x 60 x 329 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-209HX EN 10270-1 4,5 60 329 438 1246,2 917,2 0,45 100,0 | 100,0 | 100,0 | 100,0
Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-209KX 60 401 0,35 EN 10270-1 438 1591,3 1190,3 86,5 | 94,0 | 88,5 | 77,1
Z-209JX 60 365 0,39 EN 10270-1 438 1418,8 1053,8 92,4 | 96,7 | 93,5 | 87,0
Z-209HX 60 329 0,45 EN 10270-1 438 1246,2 917,2 100,0 | 100,0 | 100,0 | 100,0
Z-209GX 60 295 0,52 EN 10270-1 438 1092,8 797,8 92,3 | 96,6 | 93,5 | 87,0
Z-209EX 60 270 0,6 EN 10270-1 438 965,4 695,4 85,9 | 94,0 | 87,9 | 75,8
Z-238JX 60 393 0,62 EN 10270-1 585 1293,4 900,4 83,8 | 91,2 | 86,5 | 73,5
Z-238HX 60 353 0,71 EN 10270-1 585 1136,7 783,7 79,5 | 94,4 | 80,2 | 64,0
Z-215X 50 348 0,718 EN 10270-1 532,3 1050,23 702,23 78,3 | 92,6 | 79,4 | 63,0
Z-238GX 60 318 0,82 EN 10270-1 585 999,6 681,6 75,3 | 95,6 | 74,6 | 55,6
Z-214X 50 312 0,825 EN 10270-1 532,3 923,26 611,26 74,0 | 92,7 | 74,5 | 54,8
Z-238EX 60 289 0,94 EN 10270-1 585 883,2 594,2 70,3 | 92,6 | 69,8 | 48,5
Z-274X 60 380 1,071 EN 10270-1 774,5 1067,45 687,45 65,9 | 89,5 | 65,8 | 42,4
Z-273X 60 342 1,232 EN 10270-1 774,5 939,92 597,92 63,5 | 92,7 | 60,9 | 36,9
Z-244X 50 338 1,3 EN 10270-1 707,9 846,41 508,41 61,1 | 90,2 | 58,7 | 34,3
Z-272X 60 308 1,413 EN 10270-1 774,5 829,18 521,18 60,2 | 91,8 | 56,7 | 32,1
Z-271X 60 270 1,706 EN 10270-1 774,5 701,65 431,65 55,5 | 88,0 | 51,8 | 26,6
Z-301X 70 312 1,84 EN 10270-1 968,5 814,04 502,04 52,9 | 84,0 | 50,0 | 24,8
Z-310X 60 377 2,217 EN 10270-1 1122 847,07 470,07 50,5 | 86,2 | 45,1 | 20,0
Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202085; Mola de extensão Z-209HX

País de origem: DE, German; Mola de extensão Z-209HX

Imagem do Produto - Molas de tracção Z-209HX

Imagem do Produto - Molas de tracção Z-209HX

QR-Code: Mola de extensão Z-209HX

QR-Code - Molas de tracção - Z-209HX | https://www.federnshop.com/pt/produtos/molas_de_trac%c3%a7%c3%a3o/z-209hx.html
