Mola de extensão Z-209LI Aço mola Ø 4,5 x 50 x 126 mm / 180°

Descontos por quantidade - Mola de extensão Z-209LI

Quantidade Preço individual [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 4,2800 EUR
37 4,2800 EUR
75 4,2800 EUR
125 4,2800 EUR
175 4,2800 EUR
250 4,2800 EUR
350 4,2800 EUR

Mola de extensão Comprar

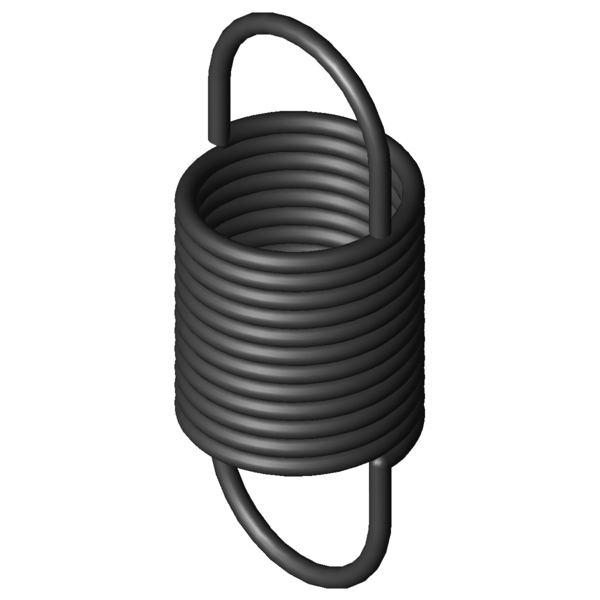

Imagem do Produto Mola de extensão Z-209LI
Imagem do Produto Mola de extensão Z-209LI
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-209LI

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 180 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 4,5 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 50 mm Diâmetro externo de enrolamento
Dh 57,6 mm Diâmetro mais pequeno de manga
L0 126 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 60,75 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 268,1 mm Maior comprimento com carga estática
sn 142,1 mm Maior deslocamento da mola com carga estática
Fn 532,3 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 32,6 mm Distância entre bordo interno do olhal e corpo de mola
R 3,55 N/mm Flecha da mola
F0 28 N Força de pré-tensionamento interna
Fntol 27,1 N (+/-) tolerância para força máxima estática
L0tol 2,4 mm (+/-) tolerância para comprimento não tensionado
Detol 0,8 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 22 Graus Tolerância da posição dos olhais
Gew 256,159 g Peso do artigo
PG ###AG - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-209LI Aço mola Ø 4,5 x 50 x 126 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-209LI Aço mola Ø 4,5 x 50 x 126 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-209LI Aço mola Ø 4,5 x 50 x 126 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-209LI Aço mola Ø 4,5 x 50 x 126 mm / 180°

cálculo do caminho de força Mola de extensão Z-209LI

Formulário de consulta Mola de extensão Z-209LI Aço mola Ø 4,5 x 50 x 126 mm / 180°

Formulário de consulta Mola de extensão Z-209LI

Molas de extensão semelhantes para Mola de extensão Z-209LI Aço mola Ø 4,5 x 50 x 126 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-209LI EN 10270-1 4,5 50 126 532,3 268,1 142,1 3,55 100,0 | 100,0 | 100,0 | 100,0
Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-164I 43,2 142 0,681 EN 10270-1 238,4 474,62 332,62 48,3 | 82,1 | 43,8 | 19,1
Z-162E-11I 38 100,5 0,93 EN 10270-1 180 286 185,5 51,3 | 72,7 | 55,2 | 25,9
Z-162U-10I 40 101 1,12 EN 10270-1 214,2 281,4 180,4 55,6 | 75,6 | 59,5 | 31,7
Z-162U-20I 32 128 1,23 EN 10270-1 265,6 327,22 199,22 57,5 | 76,4 | 60,6 | 35,6
Z-167I 35,2 129 1,331 EN 10270-1 290,5 333,28 204,28 59,9 | 79,7 | 62,1 | 38,0
Z-177HI 40 146 1,448 EN 10270-1 357,1 379,08 233,08 62,3 | 82,1 | 64,0 | 40,9
Z-163I 43,2 100 1,451 EN 10270-1 238,4 256,13 156,13 62,5 | 79,0 | 67,9 | 40,8
Z-209AI 60 143 1,96 EN 10270-1 438 356,3 213,3 73,3 | 90,5 | 74,5 | 54,8
Z-178AI 44 145 1,99 EN 10270-1 436,3 352,2 207,2 73,1 | 87,9 | 75,3 | 56,2
Z-209MI 50 162 2,16 EN 10270-1 532,3 395,1 233,1 78,0 | 92,6 | 80,5 | 61,0
Z-177GI 40 114 2,288 EN 10270-1 357,1 261,46 147,46 76,6 | 83,5 | 81,7 | 64,6
Z-178I 44 117 3,019 EN 10270-1 436,3 253,43 136,43 88,1 | 89,9 | 89,0 | 85,4
Z-238AI 60 149 3,06 EN 10270-1 585 331,3 182,3 85,4 | 86,0 | 84,5 | 85,7
Z-239AI 50 172 3,41 EN 10270-1 707,9 365,9 193,9 86,5 | 87,8 | 74,2 | 97,5
Z-209LI 50 126 3,55 EN 10270-1 532,3 268,1 142,1 100,0 | 100,0 | 100,0 | 100,0
Z-177K-11I 32 118 3,64 EN 10270-1 441,6 229,5 111,5 84,8 | 79,2 | 80,7 | 94,6
Z-186AI 36 132 3,88 EN 10270-1 528,1 259,2 127,2 90,0 | 85,4 | 94,4 | 90,2
Z-216JI 40 146 4,56 EN 10270-1 658,2 278,1 132,1 83,6 | 88,8 | 86,9 | 75,2
Z-260HI 60 154 4,6 EN 10270-1 774,5 313,9 159,9 79,5 | 82,3 | 78,8 | 77,3
Z-239I 50 132 5,59 EN 10270-1 707,9 250,3 118,3 79,0 | 95,2 | 79,2 | 62,6
Z-246JI 40 156 7,24 EN 10270-1 873,5 266,2 110,2 66,7 | 83,6 | 69,2 | 47,3
Z-216HI 40 110 7,47 EN 10270-1 658,2 190,6 80,6 67,9 | 89,1 | 68,8 | 45,9
Z-276HI 50 138 8,46 EN 10270-1 921,2 237,4 99,4 65,1 | 91,0 | 63,9 | 40,4
Z-246HI 40 116 11,88 EN 10270-1 873,5 183,2 67,2 56,8 | 87,4 | 54,1 | 28,8
Z-223JI 30 130 12,29 EN 10270-1 858,7 194 64 55,7 | 85,6 | 53,5 | 27,9
Z-313HI 50 146 15,38 EN 10270-1 1331 224 78 51,8 | 85,9 | 47,4 | 22,0
Z-283HI 40 121 18,16 EN 10270-1 1134 176,8 55,8 49,2 | 85,9 | 43,1 | 18,4
Z-320HI 40 130 33,54 EN 10270-1 1632 172,7 42,7 41,3 | 82,8 | 31,3 | 9,8
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202085; Mola de extensão Z-209LI

País de origem: DE, German; Mola de extensão Z-209LI
