Mola de extensão Z-216JX Aço mola Ø 4,5 x 40 x 146 mm / 270°

Descontos por quantidade - Mola de extensão Z-216JX

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	4,2800 EUR
37	4,2800 EUR
75	4,2800 EUR
125	4,2800 EUR
175	4,2800 EUR
250	4,2800 EUR
350	4,2800 EUR

Mola de extensão Comprar

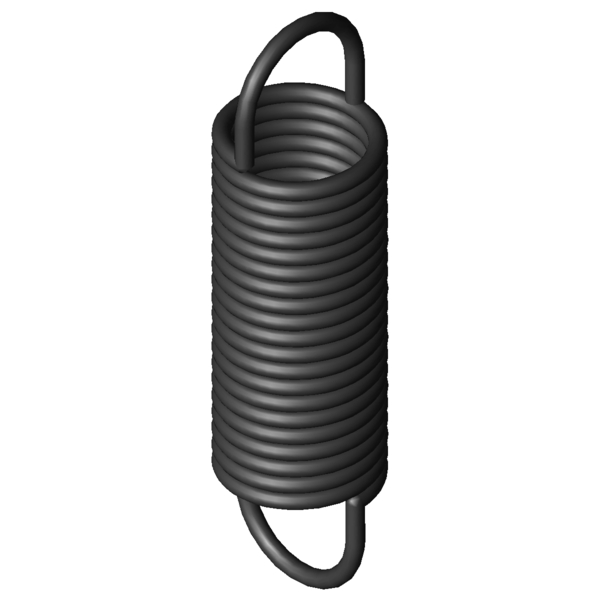

Imagem do Produto Mola de extensão Z-216JX

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-216JX

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	4,5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	40	mm	Diâmetro externo de enrolamento
Dh	48,8	mm	Diâmetro mais pequeno de manga
L0	146	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	97,88	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	279,7	mm	Maior comprimento com carga estática
sn	133,7	mm	Maior deslocamento da mola com carga estática
Fn	658,2	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	24	mm	Distância entre bordo interno do olhal e corpo de mola
R	4,5	N/mm	Flecha da mola
F0	56,5	N	Força de pré-tensionamento interna
Fntol	33,7	N	(+/-) tolerância para força máxima estática
L0tol	2	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	25	Graus	Tolerância da posição dos olhais
Gew	315,5845	g	Peso do artigo
PG	###AG	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-216JX Aço mola Ø 4,5 x 40 x 146 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-216JX Aço mola Ø 4,5 x 40 x 146 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-216JX Aço mola Ø 4,5 x 40 x 146 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-216JX Aço mola Ø 4,5 x 40 x 146 mm / 270°

cálculo do caminho de força Mola de extensão Z-216JX

Formulário de consulta Mola de extensão Z-216JX Aço mola Ø 4,5 x 40 x 146 mm / 270°

Formulário de consulta Mola de extensão Z-216JX

Molas de extensão semelhantes para Mola de extensão Z-216JX Aço mola Ø 4,5 x 40 x 146 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-216JX	EN 10270-1	4,5	40	146	658,2	279,7	133,7	4,5	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-01X	40	140	0,587	EN 10270-1	214,2	485,31	345,31	45,3 \| 87,5 \| 35,6 \| 12,6
Z-164X	43,2	142	0,674	EN 10270-1	238,4	478,02	336,02	46,5 \| 87,0 \| 38,0 \| 14,4
Z-162JX	30	154	0,783	EN 10270-1	233,4	429,52	275,52	45,5 \| 77,3 \| 42,0 \| 17,2
Z-162U-21X	32	146	1,003	EN 10270-1	265,6	390,49	244,49	50,6 \| 82,2 \| 47,5 \| 22,1
Z-167X	35,2	129	1,317	EN 10270-1	290,5	335,36	206,36	55,2 \| 82,5 \| 54,5 \| 28,6
Z-177HX	40	146	1,434	EN 10270-1	357,1	381,46	235,46	59,9 \| 93,3 \| 55,5 \| 30,8
Z-179X	44	173	1,466	EN 10270-1	436,3	453,44	280,44	58,9 \| 88,1 \| 57,0 \| 31,6
Z-178AX	44	145	1,96	EN 10270-1	436,3	354,7	209,7	66,8 \| 93,0 \| 65,0 \| 42,3
Z-177GX	40	114	2,253	EN 10270-1	357,1	263,84	149,84	68,7 \| 86,0 \| 71,7 \| 48,4
Z-177K-01X	32	154	2,429	EN 10270-1	441,6	321,25	167,25	70,7 \| 84,9 \| 73,5 \| 53,6
Z-187X	36	160	2,868	EN 10270-1	528,1	332,1	172,1	77,1 \| 90,0 \| 79,0 \| 62,3
Z-178X	44	117	2,964	EN 10270-1	436,3	255,96	138,96	77,2 \| 86,6 \| 81,3 \| 63,8
Z-217X	40	179	3,365	EN 10270-1	658,2	357,83	178,83	85,3 \| 93,9 \| 87,4 \| 74,8
Z-186AX	36	132	3,84	EN 10270-1	528,1	260,7	128,7	87,1 \| 89,8 \| 88,2 \| 83,4
Z-216JX	40	146	4,5	EN 10270-1	658,2	279,7	133,7	100,0 \| 100,0 \| 100,0 \| 100,0
Z-195X	29	149	6,015	EN 10270-1	645,8	249,05	100,05	83,1 \| 86,5 \| 86,5 \| 76,3
Z-246JX	40	156	7,15	EN 10270-1	873,5	267,6	111,6	78,9 \| 94,5 \| 79,4 \| 62,9
Z-216HX	40	110	7,32	EN 10270-1	658,2	192,2	82,2	78,0 \| 91,8 \| 80,7 \| 61,5
Z-276HX	50	138	8,29	EN 10270-1	921,2	239,4	101,4	71,1 \| 85,4 \| 73,6 \| 54,2
Z-283JX	40	165	10,94	EN 10270-1	1134	257,7	92,7	64,7 \| 90,1 \| 63,7 \| 40,2
Z-246HX	40	116	11,64	EN 10270-1	873,5	184,6	68,6	63,9 \| 89,8 \| 63,3 \| 38,7
Z-313HX	50	145	15,08	EN 10270-1	1331	225,2	80,2	56,0 \| 83,6 \| 54,7 \| 29,7
Z-283HX	40	121	17,8	EN 10270-1	1134	178	57	54,4 \| 88,2 \| 50,3 \| 24,7
Z-253JX	30	140	19,63	EN 10270-1	1134	192,2	52,2	52,7 \| 87,0 \| 48,5 \| 22,7
Z-320JX	40	180	20,2	EN 10270-1	1632	250,9	70,9	50,7 \| 84,2 \| 46,7 \| 21,4
Z-320HX	40	130	32,88	EN 10270-1	1632	173,5	43,5	45,5 \| 86,8 \| 36,4 \| 13,1

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202085; Mola de extensão Z-216JX

País de origem: DE, German; Mola de extensão Z-216JX
