Mola de extensão Z-216HX Aço mola Ø 4,5 x 40 x 110 mm / 270°

Descontos por quantidade - Mola de extensão Z-216HX

Quantidade Preço individual [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 4,2800 EUR
37 4,2800 EUR
75 4,2800 EUR
125 4,2800 EUR
175 4,2800 EUR
250 4,2800 EUR
350 4,2800 EUR

Mola de extensão Comprar

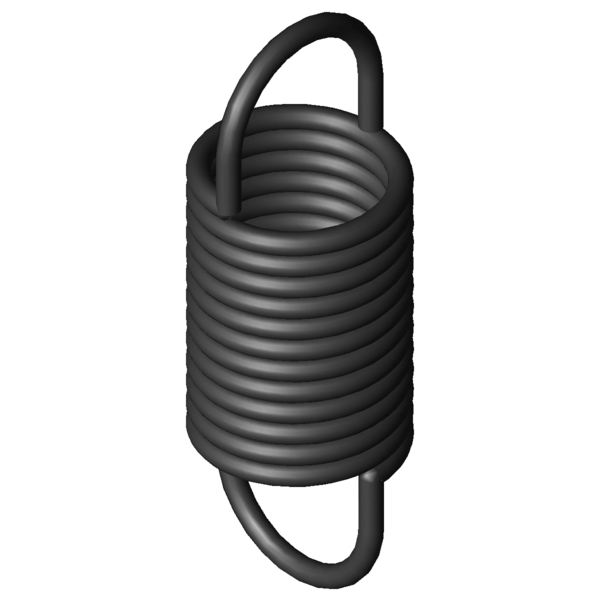

Imagem do Produto Mola de extensão Z-216HX
Imagem do Produto Mola de extensão Z-216HX
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-216HX

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 4,5 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 40 mm Diâmetro externo de enrolamento
Dh 48,8 mm Diâmetro mais pequeno de manga
L0 110 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 61,88 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 192,2 mm Maior comprimento com carga estática
sn 82,2 mm Maior deslocamento da mola com carga estática
Fn 658,2 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 24 mm Distância entre bordo interno do olhal e corpo de mola
R 7,32 N/mm Flecha da mola
F0 56,5 N Força de pré-tensionamento interna
Fntol 35 N (+/-) tolerância para força máxima estática
L0tol 2 mm (+/-) tolerância para comprimento não tensionado
Detol 0,5 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 20 Graus Tolerância da posição dos olhais
Gew 203,3822 g Peso do artigo
PG ###AG - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-216HX Aço mola Ø 4,5 x 40 x 110 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-216HX Aço mola Ø 4,5 x 40 x 110 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-216HX Aço mola Ø 4,5 x 40 x 110 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-216HX Aço mola Ø 4,5 x 40 x 110 mm / 270°

cálculo do caminho de força Mola de extensão Z-216HX

Formulário de consulta Mola de extensão Z-216HX Aço mola Ø 4,5 x 40 x 110 mm / 270°

Formulário de consulta Mola de extensão Z-216HX

Molas de extensão semelhantes para Mola de extensão Z-216HX Aço mola Ø 4,5 x 40 x 110 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-216HX EN 10270-1 4,5 40 110 658,2 192,2 82,2 7,32 100,0 | 100,0 | 100,0 | 100,0
Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-177HX 40 146 1,434 EN 10270-1 357,1 381,46 235,46 49,5 | 85,1 | 44,6 | 18,9
Z-162E-10X 38 83,5 1,47 EN 10270-1 180 200,2 116,7 48,6 | 77,7 | 48,9 | 19,3
Z-162U-19X 32 108 1,63 EN 10270-1 265,6 258,3 150,3 50,4 | 81,6 | 47,5 | 22,1
Z-177GX 40 114 2,253 EN 10270-1 357,1 263,84 149,84 58,8 | 92,2 | 54,6 | 29,8
Z-166AX 35,2 90,8 2,557 EN 10270-1 290,5 197,11 106,31 58,5 | 80,6 | 60,7 | 34,1
Z-170X 28,2 118 2,762 EN 10270-1 358,7 239,37 121,37 58,8 | 78,3 | 61,1 | 36,9
Z-166X 35,2 87,6 2,774 EN 10270-1 290,5 185,57 97,97 60,2 | 79,6 | 64,0 | 37,0
Z-178X 44 117 2,964 EN 10270-1 436,3 255,96 138,96 64,4 | 91,3 | 62,7 | 39,2
Z-177K-11X 32 118 3,6 EN 10270-1 441,6 230,9 112,9 67,7 | 84,4 | 69,9 | 48,8
Z-177FX 40 92,1 3,639 EN 10270-1 357,1 184,86 92,76 69,1 | 87,9 | 71,4 | 48,1
Z-186AX 36 132 3,84 EN 10270-1 528,1 260,7 128,7 70,2 | 87,4 | 72,1 | 51,2
Z-216JX 40 146 4,5 EN 10270-1 658,2 279,7 133,7 78,0 | 91,8 | 80,7 | 61,5
Z-186X 36 104 5,788 EN 10270-1 528,1 189,31 85,31 85,6 | 91,1 | 88,3 | 77,3
Z-177K-10X 32 89 5,86 EN 10270-1 441,6 158,4 69,4 78,5 | 80,3 | 75,8 | 79,5
Z-216HX 40 110 7,32 EN 10270-1 658,2 192,2 82,2 100,0 | 100,0 | 100,0 | 100,0
Z-194AX 29 121 8,04 EN 10270-1 645,8 195,8 74,8 90,5 | 84,1 | 94,6 | 92,7
Z-246HX 40 116 11,64 EN 10270-1 873,5 184,6 68,6 79,1 | 94,9 | 79,4 | 62,9
Z-283HX 40 121 17,8 EN 10270-1 1134 178 57 65,0 | 90,9 | 63,7 | 40,2
Z-253HX 30 100 31,96 EN 10270-1 1134 132 32 52,1 | 85,3 | 48,5 | 22,6
Z-320HX 40 130 32,88 EN 10270-1 1632 173,5 43,5 51,1 | 85,3 | 46,6 | 21,3
Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202085; Mola de extensão Z-216HX
