Mola de extensão Z-253HX Aço mola Ø 5 x 30 x 100 mm / 270°

Name: Z-253HX - Molas de tracção
SKU: Z-253HX
Availability: InStock

Descontos por quantidade - Mola de extensão Z-253HX

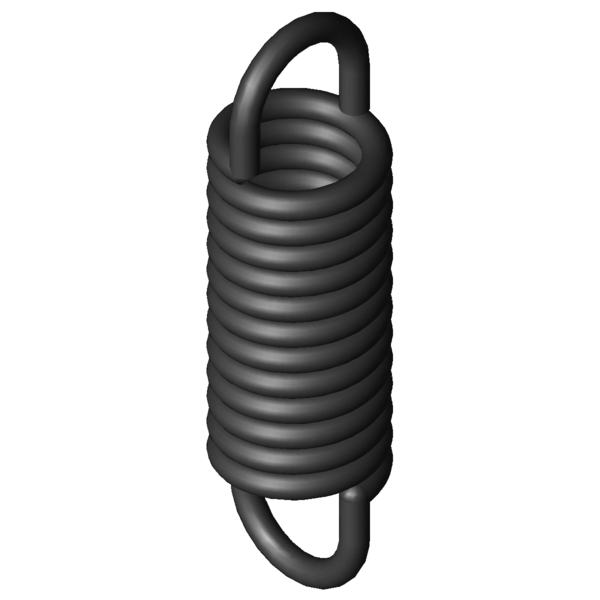

Imagem do Produto Mola de extensão Z-253HX

Quantidade:Quantidade: Adicionar ao Carrinho

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	270	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	5	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	30	mm	Diâmetro externo de enrolamento
Dh	37,9	mm	Diâmetro mais pequeno de manga
L0	100	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	68,75	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	132	mm	Maior comprimento com carga estática
sn	32	mm	Maior deslocamento da mola com carga estática
Fn	1134	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	15,6	mm	Distância entre bordo interno do olhal e corpo de mola
R	31,96	N/mm	Flecha da mola
F0	110	N	Força de pré-tensionamento interna
Fntol	88,3	N	(+/-) tolerância para força máxima estática
L0tol	1,5	mm	(+/-) tolerância para comprimento não tensionado
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	17	Graus	Tolerância da posição dos olhais
Gew	176,8098	g	Peso do artigo
PG	###AF	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-253HX	EN 10270-1	5	30	100	1134	132	32	31,96	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-162U-18X	32	83,5	2,65	EN 10270-1	265,6	175,9	92,4	38,7 \| 79,1 \| 29,0 \| 8,1
Z-170X	28,2	118	2,762	EN 10270-1	358,7	239,37	121,37	39,4 \| 80,9 \| 29,0 \| 8,3
Z-166X	35,2	87,6	2,774	EN 10270-1	290,5	185,57	97,97	38,8 \| 78,9 \| 29,1 \| 8,4
Z-162FX	30	69,8	3,191	EN 10270-1	233,4	137,38	67,58	39,7 \| 75,3 \| 34,0 \| 9,7
Z-177K-11X	32	118	3,6	EN 10270-1	441,6	230,9	112,9	42,7 \| 83,5 \| 33,6 \| 11,0
Z-162U-29X	24	94	4,29	EN 10270-1	348,5	168,8	74,8	42,6 \| 78,0 \| 36,8 \| 13,1
Z-186X	36	104	5,788	EN 10270-1	528,1	189,31	85,31	48,7 \| 86,5 \| 42,0 \| 17,5
Z-169X	28,2	76,4	5,818	EN 10270-1	358,7	134,02	57,62	46,4 \| 78,1 \| 43,6 \| 17,6
Z-177K-10X	32	89	5,86	EN 10270-1	441,6	158,4	69,4	48,5 \| 84,9 \| 42,5 \| 18,0
Z-194AX	29	121	8,04	EN 10270-1	645,8	195,8	74,8	53,6 \| 86,4 \| 49,9 \| 24,4
Z-177MX	25	89,7	11,086	EN 10270-1	555,1	136,46	46,76	58,0 \| 81,7 \| 58,7 \| 33,5
Z-194X	29	93,6	12,139	EN 10270-1	645,8	143,18	49,58	62,5 \| 90,1 \| 60,7 \| 36,8
Z-223JX	30	130	12,14	EN 10270-1	858,7	194,8	64,8	63,0 \| 89,0 \| 62,6 \| 37,4
Z-223HX	30	94	19,76	EN 10270-1	858,7	133,8	39,8	77,9 \| 94,7 \| 78,1 \| 60,9
Z-253HX	30	100	31,96	EN 10270-1	1134	132	32	100,0 \| 100,0 \| 100,0 \| 100,0
Z-230HX	25	87	38,03	EN 10270-1	1008	110,6	23,6	83,7 \| 86,8 \| 81,3 \| 83,0

Número de molas metálicas semelhantes: 15
