Mola de extensão Z-223HX Aço mola Ø 4,5 x 30 x 94 mm / 270°

Descontos por quantidade - Mola de extensão Z-223HX

Quantidade Preço individual [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 4,0000 EUR
37 4,0000 EUR
75 4,0000 EUR
125 4,0000 EUR
175 4,0000 EUR
250 4,0000 EUR
350 4,0000 EUR

Mola de extensão Comprar

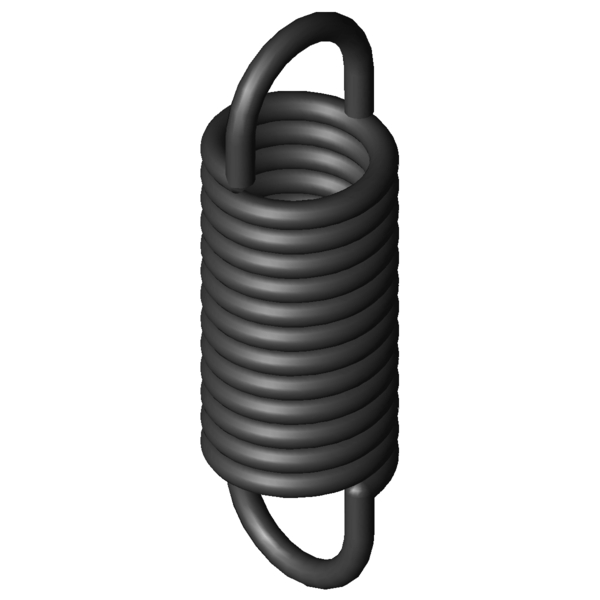

Imagem do Produto Mola de extensão Z-223HX
Imagem do Produto Mola de extensão Z-223HX
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-223HX

Símbolos Valor Unidade Descrição
Material EN 10270-1 - Tipo de material
Oefo 1/1 deutsche - Forma do olhal
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola sob carga
L2 mm Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2 mm Deslocamento da mola sob carga
Posição do olhal 270 ° Posição do olhal (ângulo de torção entre os dois olhais)
d 4,5 mm Diâmetro do arame
D mm Diâmetro médio de enrolamento
De 30 mm Diâmetro externo de enrolamento
Dh 37,2 mm Diâmetro mais pequeno de manga
L0 94 mm Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk 61,88 mm Comprimento do corpo de mola sem carga com pré-tensionamento
Ln 133,8 mm Maior comprimento com carga estática
sn 39,8 mm Maior deslocamento da mola com carga estática
Fn 858,7 N Força máxima com carga estática
n Stück Anzahl der federnden Windungen
nt Unidade N.º de enrolamentos
Lh 16 mm Distância entre bordo interno do olhal e corpo de mola
R 19,76 N/mm Flecha da mola
F0 72 N Força de pré-tensionamento interna
Fntol 58,6 N (+/-) tolerância para força máxima estática
L0tol 1,5 mm (+/-) tolerância para comprimento não tensionado
Detol 0,4 mm (+/-) tolerância para diâmetro de enrolamento externo
Oesttol 17 Graus Tolerância da posição dos olhais
Gew 146,0915 g Peso do artigo
PG ###AF - Grupo de preços para este artigo
Desenho técnico Mola de extensão
Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-223HX Aço mola Ø 4,5 x 30 x 94 mm / 270°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-223HX Aço mola Ø 4,5 x 30 x 94 mm / 270°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-223HX Aço mola Ø 4,5 x 30 x 94 mm / 270°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-223HX Aço mola Ø 4,5 x 30 x 94 mm / 270°

cálculo do caminho de força Mola de extensão Z-223HX

Formulário de consulta Mola de extensão Z-223HX Aço mola Ø 4,5 x 30 x 94 mm / 270°

Formulário de consulta Mola de extensão Z-223HX

Molas de extensão semelhantes para Mola de extensão Z-223HX Aço mola Ø 4,5 x 30 x 94 mm / 270°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
Z-223HX EN 10270-1 4,5 30 94 858,7 133,8 39,8 19,76 100,0 | 100,0 | 100,0 | 100,0
Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
Z-162K-21X 25 104 2,31 EN 10270-1 277,6 214,7 110,7 41,5 | 78,6 | 34,1 | 11,6
Z-166AX 35,2 90,8 2,557 EN 10270-1 290,5 197,11 106,31 44,2 | 84,3 | 35,6 | 12,7
Z-162U-18X 32 83,5 2,65 EN 10270-1 265,6 175,9 92,4 44,5 | 83,1 | 37,0 | 13,3
Z-170X 28,2 118 2,762 EN 10270-1 358,7 239,37 121,37 44,2 | 81,6 | 37,3 | 13,7
Z-166X 35,2 87,6 2,774 EN 10270-1 290,5 185,57 97,97 44,7 | 83,2 | 37,2 | 13,7
Z-162FX 30 69,8 3,191 EN 10270-1 233,4 137,38 67,58 46,0 | 78,8 | 43,0 | 16,0
Z-177K-11X 32 118 3,6 EN 10270-1 441,6 230,9 112,9 48,6 | 84,5 | 43,3 | 18,1
Z-162U-29X 24 94 4,29 EN 10270-1 348,5 168,8 74,8 50,2 | 82,2 | 46,9 | 21,6
Z-186X 36 104 5,788 EN 10270-1 528,1 189,31 85,31 56,8 | 87,5 | 54,1 | 28,7
Z-169X 28,2 76,4 5,818 EN 10270-1 358,7 134,02 57,62 55,5 | 82,1 | 55,4 | 28,9
Z-177K-10X 32 89 5,86 EN 10270-1 441,6 158,4 69,4 57,8 | 89,5 | 54,4 | 29,5
Z-194AX 29 121 8,04 EN 10270-1 645,8 195,8 74,8 64,0 | 87,7 | 64,2 | 40,0
Z-177MX 25 89,7 11,086 EN 10270-1 555,1 136,46 46,76 72,1 | 86,3 | 74,9 | 55,0
Z-194X 29 93,6 12,139 EN 10270-1 645,8 143,18 49,58 77,7 | 95,0 | 77,7 | 60,4
Z-223HX 30 94 19,76 EN 10270-1 858,7 133,8 39,8 100,0 | 100,0 | 100,0 | 100,0
Z-202X 24 85,6 23,709 EN 10270-1 765,7 115 29,4 83,7 | 86,7 | 81,5 | 82,8
Z-253HX 30 100 31,96 EN 10270-1 1134 132 32 77,9 | 94,7 | 78,1 | 60,9
Z-230HX 25 87 38,03 EN 10270-1 1008 110,6 23,6 71,6 | 92,0 | 72,2 | 50,5
Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202085; Mola de extensão Z-223HX

País de origem: DE, German; Mola de extensão Z-223HX
