Mola de extensão Z-300I Aço mola Ø 6,3 x 70 x 272 mm / 180°

Descontos por quantidade - Mola de extensão Z-300I

Quantidade	Preço individual [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	7,2200 EUR
37	7,2200 EUR
75	7,2200 EUR
125	7,2200 EUR
175	7,2200 EUR
250	7,2200 EUR
350	7,2200 EUR

Mola de extensão Comprar

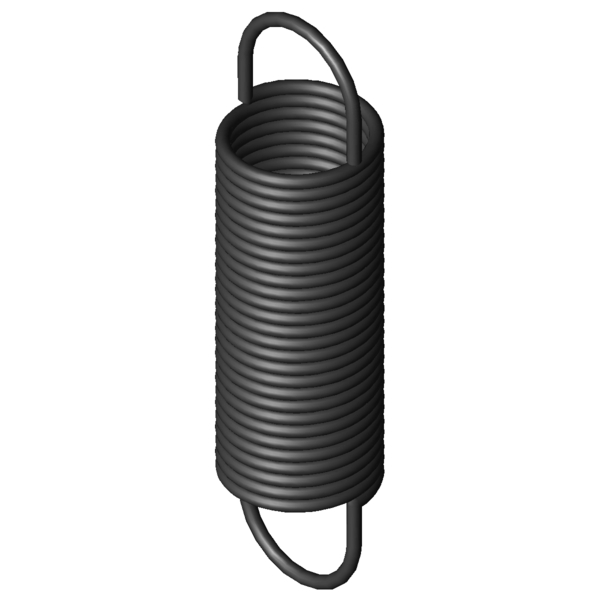

Imagem do Produto Mola de extensão Z-300I

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de extensão Z-300I

Símbolos	Valor	Unidade	Descrição
Material	EN 10270-1	-	Tipo de material
Oefo	1/1 deutsche	-	Forma do olhal
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada (bordo interno do olhal até bordo interno do olhal)
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola sob carga
L2		mm	Comprimento da mola sob carga (bordo interno do olhal até bordo interno do olhal)
s2		mm	Deslocamento da mola sob carga
Posição do olhal	180	°	Posição do olhal (ângulo de torção entre os dois olhais)
d	6,3	mm	Diâmetro do arame
D		mm	Diâmetro médio de enrolamento
De	70	mm	Diâmetro externo de enrolamento
Dh	80	mm	Diâmetro mais pequeno de manga
L0	272	mm	Comprimento da mola sem carga (bordo interno do olhal até bordo interno do olhal)
Lk	179,55	mm	Comprimento do corpo de mola sem carga com pré-tensionamento
Ln	681,2	mm	Maior comprimento com carga estática
sn	409,2	mm	Maior deslocamento da mola com carga estática
Fn	968,5	N	Força máxima com carga estática
n		Stück	Anzahl der federnden Windungen
nt		Unidade	N.º de enrolamentos
Lh	46,22	mm	Distância entre bordo interno do olhal e corpo de mola
R	2,258	N/mm	Flecha da mola
F0	45	N	Força de pré-tensionamento interna
Fntol	45,9	N	(+/-) tolerância para força máxima estática
L0tol	4	mm	(+/-) tolerância para comprimento não tensionado
Detol	1,2	mm	(+/-) tolerância para diâmetro de enrolamento externo
Oesttol	34	Graus	Tolerância da posição dos olhais
Gew	1442,7953	g	Peso do artigo
PG	###AR	-	Grupo de preços para este artigo

Desenho técnico Mola de extensão

Ficha de dados Mola de extensão Z-300I Aço mola Ø 6,3 x 70 x 272 mm / 180°

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de extensão Z-300I Aço mola Ø 6,3 x 70 x 272 mm / 180°

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de extensão Z-300I Aço mola Ø 6,3 x 70 x 272 mm / 180°

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de extensão Z-300I Aço mola Ø 6,3 x 70 x 272 mm / 180°

cálculo do caminho de força Mola de extensão Z-300I

Formulário de consulta Mola de extensão Z-300I Aço mola Ø 6,3 x 70 x 272 mm / 180°

Formulário de consulta Mola de extensão Z-300I

Molas de extensão semelhantes para Mola de extensão Z-300I Aço mola Ø 6,3 x 70 x 272 mm / 180°

Molas de extensão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de extensão semelhantes feitas de um material diferente

As seguintes molas de extensão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
Z-300I	EN 10270-1	6,3	70	272	968,5	681,2	409,2	2,258	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 1

Molas de extensão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de extensão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
Z-209GI	60	295	0,53	EN 10270-1	438	1088,5	793,5	51,6 \| 83,1 \| 48,4 \| 23,3
Z-209EI	60	270	0,6	EN 10270-1	438	961,1	691,1	54,8 \| 85,5 \| 52,2 \| 26,8
Z-209DI	60	239	0,73	EN 10270-1	438	810,7	571,7	57,5 \| 81,7 \| 58,4 \| 32,4
Z-238GI	60	318	0,82	EN 10270-1	585	996	678	60,1 \| 83,5 \| 60,4 \| 36,5
Z-238EI	60	289	0,94	EN 10270-1	585	879,5	590,5	64,4 \| 86,4 \| 64,8 \| 41,9
Z-213I	50	280	0,954	EN 10270-1	532,3	808,81	528,81	62,9 \| 80,0 \| 66,2 \| 42,5
Z-238DI	60	253	1,14	EN 10270-1	585	741,5	488,5	69,6 \| 86,0 \| 72,1 \| 50,6
Z-272I	60	306	1,422	EN 10270-1	774,5	823,98	517,98	76,7 \| 87,3 \| 79,5 \| 63,2
Z-302I	70	354	1,533	EN 10270-1	968,5	956,44	602,44	81,4 \| 92,3 \| 84,0 \| 67,9
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	60,2 \| 88,8 \| 58,6 \| 33,2
Z-242I	50	272	1,725	EN 10270-1	707,9	655,08	383,08	81,7 \| 83,6 \| 83,4 \| 78,1
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	89,7 \| 95,9 \| 91,1 \| 82,1
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	65,5 \| 92,4 \| 63,8 \| 40,4
Z-300I	70	272	2,258	EN 10270-1	968,5	681,2	409,2	100,0 \| 100,0 \| 100,0 \| 100,0
Z-330I	80	306	2,286	EN 10270-1	1132	770,83	464,83	90,9 \| 88,8 \| 86,8 \| 97,2
Z-338I	70	332	2,92	EN 10270-1	1287	740,28	408,28	84,4 \| 90,6 \| 87,5 \| 75,1
Z-299I	70	228	3,02	EN 10270-1	968,5	532,9	304,9	76,1 \| 92,9 \| 77,0 \| 58,3
Z-329I	80	257	3,06	EN 10270-1	1132	603,3	346,3	82,7 \| 90,7 \| 85,1 \| 72,4
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	82,7 \| 92,7 \| 84,3 \| 71,1
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	78,3 \| 94,6 \| 78,6 \| 61,6
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	85,4 \| 94,3 \| 87,3 \| 74,5
Z-336HI	70	242	4,77	EN 10270-1	1287	491,8	249,8	89,1 \| 87,8 \| 84,8 \| 94,6
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	65,9 \| 87,3 \| 66,4 \| 44,1
Z-359I	80	275	5,45	EN 10270-1	1627	551,3	276,3	64,0 \| 88,4 \| 63,5 \| 40,2
Z-315I	50	278	5,74	EN 10270-1	1331	489,08	211,08	63,2 \| 89,8 \| 62,2 \| 37,5
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	85,1 \| 89,1 \| 83,0 \| 83,2
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	60,1 \| 88,5 \| 58,2 \| 33,6
Z-343HI	60	226	8,01	EN 10270-1	1489	395,6	169,6	78,5 \| 94,6 \| 78,8 \| 62,0
Z-366HI	70	258	8,54	EN 10270-1	1847	453,2	195,2	55,4 \| 91,2 \| 50,1 \| 25,0

Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202085; Mola de extensão Z-300I

País de origem: DE, German; Mola de extensão Z-300I
