Prodlužovací pružina RZ-106EX Nerezová ocel Ø 1,25 x 13,7 x 118,7 mm / 270°

Name: RZ-106EX - Tažné pružiny
SKU: RZ-106EX
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-106EX

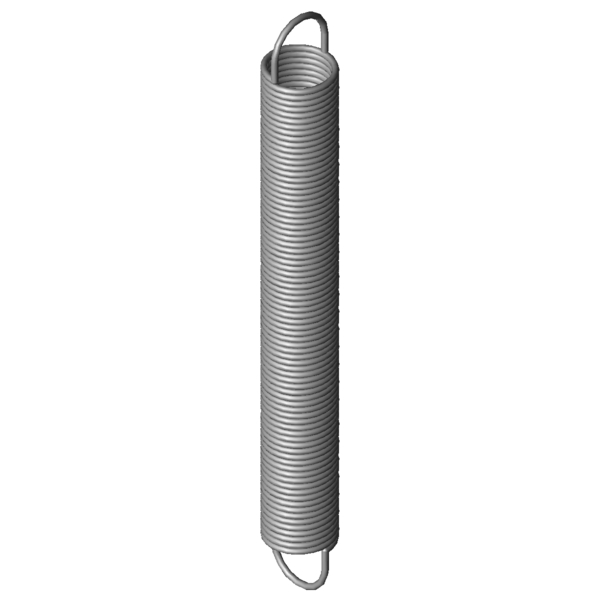

Obrázek produktu Prodlužovací pružina RZ-106EX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,25	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	13,7	mm	Vnější průměr vinutí
Dh	16,9	mm	Nejmenší průměr dutinky
L0	118,7	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	100,94	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	414,96	mm	Největší délka při statickém zatížení
sn	296,26	mm	Největší dráha pružiny při statickém zatížení
Fn	44,22	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	8,88	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,139	N/mm	Tuhost pružiny
F0	3,101	N	Vnitřní předpínací síla
Fntol	2,48	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	58	Stupně	Tolerance polohy oka
Gew	30,9326	g	Hmotnost výrobku
PG	ZM	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-106EX	1.4310	1,25	13,7	118,7	44,22	414,96	296,26	0,139	100,0 \| 100,0 \| 100,0 \| 100,0
Z-106EX	EN 10270-1	1,25	13,7	118,7	52,74	421,04	302,34	0,162	92,2 \| 100,0 \| 90,9 \| 85,6

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-106EX	13,7	118,7	0,139	1.4310	44,22	414,96	296,26	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-106DX	13,7	108,7	0,154	1.4310	44,22	375,24	266,54	94,0 \| 97,2 \| 95,0 \| 90,0
RZ-106HX	12,7	121	0,172	1.4310	47,55	375,9	254,9	88,8 \| 96,9 \| 89,5 \| 80,0
RZ-106CX	13,7	98,7	0,174	1.4310	44,22	335,52	236,82	88,1 \| 94,4 \| 90,0 \| 79,9
RZ-115LX	15	105	0,224	1.4310	55,72	334,68	229,68	76,6 \| 89,7 \| 78,4 \| 61,5
RZ-115V-27X	15	125,5	0,258	1.4310	67,55	367,24	241,74	72,2 \| 89,7 \| 73,5 \| 53,4
RZ-109EX	11,2	112	0,283	1.4310	53,56	287,45	175,45	70,6 \| 92,0 \| 70,9 \| 48,9
RZ-115V-26X	15	113,5	0,292	1.4310	67,55	327,52	214,02	68,7 \| 90,1 \| 68,9 \| 47,3
RZ-115V-25X	15	101,5	0,335	1.4310	67,55	287,79	186,29	64,0 \| 86,7 \| 64,2 \| 41,2
RZ-121MX	15,5	120	0,346	1.4310	78,31	329,67	209,67	64,0 \| 88,5 \| 63,6 \| 40,0
RZ-124EX	14,1	143	0,383	1.4310	85,63	350,39	207,39	61,0 \| 86,1 \| 60,8 \| 36,1
RZ-121LX	15,5	107,5	0,397	1.4310	78,31	290,01	182,51	59,8 \| 85,7 \| 59,0 \| 34,8
RZ-124DX	14,1	131	0,421	1.4310	85,63	319,47	188,47	59,7 \| 88,6 \| 57,6 \| 32,9
RZ-124CX	14,1	118	0,475	1.4310	85,63	284,86	166,86	58,2 \| 91,6 \| 54,0 \| 29,1
RZ-124BX	14,1	105	0,546	1.4310	85,63	250,24	145,24	54,5 \| 87,9 \| 50,3 \| 25,3
RZ-115V-37X	12	120,5	0,549	1.4310	83,35	261,92	141,42	55,2 \| 89,8 \| 50,4 \| 25,3

Počet podobných kovových pružin: 15
