Prodlužovací pružina RZ-115V-37X Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-115V-37X

Množství Jedn. cena [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Prodlužovací pružina Nakoupit

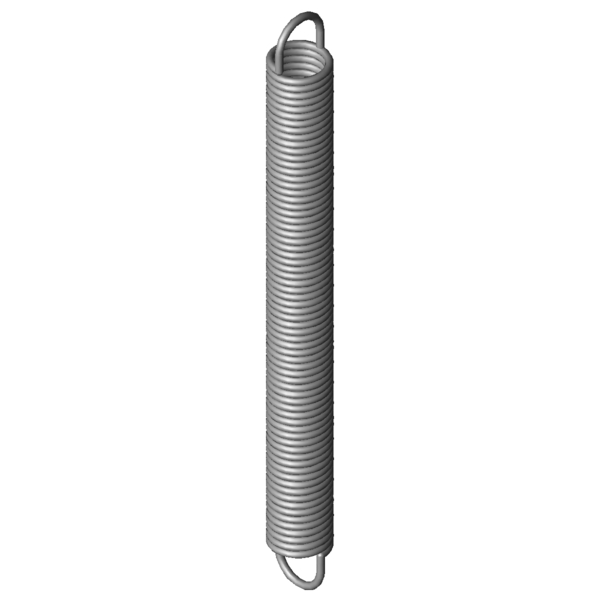

Obrázek produktu Prodlužovací pružina RZ-115V-37X
Obrázek produktu Prodlužovací pružina RZ-115V-37X
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-37X

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 1,5 mm Prumer drátu
D mm Střední průměr vinutí
De 12 mm Vnější průměr vinutí
Dh 14,6 mm Nejmenší průměr dutinky
L0 120,5 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 106,13 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 261,92 mm Největší délka při statickém zatížení
sn 141,42 mm Největší dráha pružiny při statickém zatížení
Fn 83,35 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 7,18 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 0,549 N/mm Tuhost pružiny
F0 5,771 N Vnitřní předpínací síla
Fntol 5,21 N (+/-) Tolerance při statické maximální síle
L0tol 2 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 47 Stupně Tolerance polohy oka
Gew 32,9577 g Hmotnost výrobku
PG ZL - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-37X Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-37X Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-37X Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-37X Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-37X

Formulář dotazu Prodlužovací pružina RZ-115V-37X Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-115V-37X

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-37X Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-115V-37X 1.4310 1,5 12 120,5 83,35 261,92 141,42 0,549 100,0 | 100,0 | 100,0 | 100,0
Z-115V-37X EN 10270-1 1,5 12 120,5 98,5 263,34 142,84 0,639 92,4 | 100,0 | 91,8 | 85,5
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-106JX 12,7 146 0,138 1.4310 47,55 462,5 316,5 54,4 | 86,8 | 50,9 | 25,5
RZ-106EX 13,7 118,7 0,139 1.4310 44,22 414,96 296,26 55,2 | 89,8 | 50,4 | 25,3
RZ-106DX 13,7 108,7 0,154 1.4310 44,22 375,24 266,54 56,1 | 87,0 | 53,1 | 28,1
RZ-106HX 12,7 121 0,172 1.4310 47,55 375,9 254,9 60,1 | 92,5 | 56,3 | 31,7
RZ-106GX 12,7 96,3 0,227 1.4310 47,55 289,59 193,29 64,3 | 85,9 | 65,1 | 41,7
RZ-115FX 11,3 134 0,275 1.4310 59,25 332,4 198,4 70,7 | 90,3 | 71,2 | 50,7
RZ-109EX 11,2 112 0,283 1.4310 53,56 287,45 175,45 71,4 | 89,9 | 72,4 | 51,8
RZ-109DX 11,2 102 0,315 1.4310 53,56 259,17 157,17 74,0 | 87,1 | 77,1 | 57,8
RZ-124DX 14,1 131 0,421 1.4310 85,63 319,47 188,47 84,5 | 90,3 | 86,2 | 77,1
RZ-124CX 14,1 118 0,475 1.4310 85,63 284,86 166,86 90,1 | 92,3 | 91,0 | 87,1
RZ-115V-37X 12 120,5 0,549 1.4310 83,35 261,92 141,42 100,0 | 100,0 | 100,0 | 100,0
RZ-124JX 12,7 139 0,554 1.4310 94,45 297,59 158,59 93,1 | 91,6 | 88,7 | 99,0
RZ-115V-36X 12 108,5 0,62 1.4310 83,35 233,7 125,2 93,2 | 96,7 | 94,3 | 88,5
RZ-124HX 12,7 115 0,69 1.4310 94,45 242,19 127,19 87,7 | 94,6 | 89,1 | 79,4
RZ-115V-35X 12 96,5 0,712 1.4310 83,35 205,48 108,98 86,3 | 93,4 | 88,5 | 77,1
RZ-127EX 11,6 143 0,719 1.4310 102,6 274,81 131,81 84,8 | 91,6 | 87,2 | 75,7
RZ-127DX 11,6 130 0,799 1.4310 102,6 248,59 118,59 81,7 | 94,4 | 82,5 | 68,1
RZ-127CX 11,6 117 0,9 1.4310 102,6 222,36 105,36 78,1 | 95,8 | 77,9 | 60,5
RZ-127BX 11,6 104 1,029 1.4310 102,6 196,14 92,14 72,8 | 92,2 | 73,2 | 52,9
RZ-127AX 11,6 93,6 1,176 1.4310 102,6 174,17 80,57 68,3 | 89,4 | 69,1 | 46,3
RZ-144BX 14,5 126 1,334 1.4310 153 230,81 104,81 63,0 | 84,5 | 64,3 | 40,4
RZ-130PX 12 123 1,449 1.4310 137 210,01 87,01 64,1 | 93,8 | 61,2 | 37,4
RZ-130DX 9,6 123 1,606 1.4310 121,7 192,9 69,9 61,1 | 90,6 | 59,0 | 33,9
RZ-147CX 12 138 2,267 1.4310 181,5 211,13 73,13 53,3 | 87,4 | 48,8 | 23,7
RZ-147B-01X 12 126 2,511 1.4310 181,5 192,02 66,02 52,7 | 90,2 | 46,3 | 21,4
RZ-147BX 12 122 2,605 1.4310 181,5 185,65 63,65 52,5 | 91,3 | 45,5 | 20,7
Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-37X

Země původu: DE, German; Prodlužovací pružina RZ-115V-37X
