Prodlužovací pružina RZ-106JX Nerezová ocel Ø 1,25 x 12,7 x 146 mm / 270°

Name: RZ-106JX - Tažné pružiny
SKU: RZ-106JX
Availability: InStock

Cenová stupnice - Prodlužovací pružina RZ-106JX

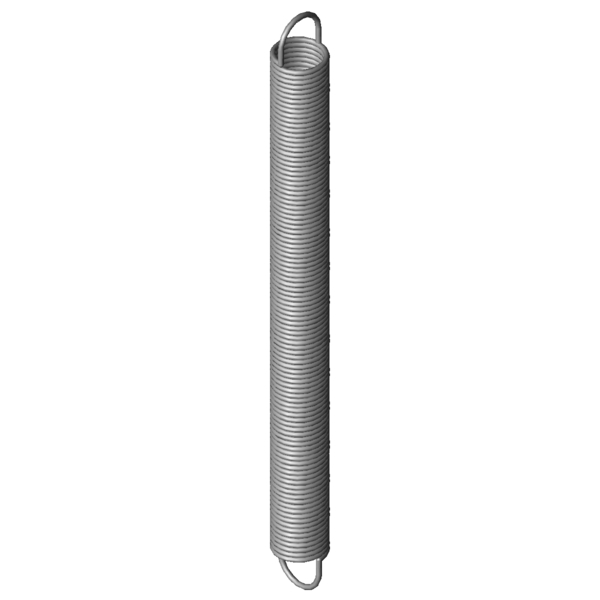

Obrázek produktu Prodlužovací pružina RZ-106JX

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,25	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	12,7	mm	Vnější průměr vinutí
Dh	15	mm	Nejmenší průměr dutinky
L0	146	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	129,69	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	462,5	mm	Největší délka při statickém zatížení
sn	316,5	mm	Největší dráha pružiny při statickém zatížení
Fn	47,55	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	8,15	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,138	N/mm	Tuhost pružiny
F0	3,711	N	Vnitřní předpínací síla
Fntol	2,62	N	(+/-) Tolerance při statické maximální síle
L0tol	2,4	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	63	Stupně	Tolerance polohy oka
Gew	36,4761	g	Hmotnost výrobku
PG	ZO	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-106JX	1.4310	1,25	12,7	146	47,55	462,5	316,5	0,138	100,0 \| 100,0 \| 100,0 \| 100,0
Z-106JX	EN 10270-1	1,25	12,7	146	56,71	468,76	322,76	0,161	92,2 \| 100,0 \| 91,0 \| 85,5

Počet podobných kovových pružin: 2

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-106JX	12,7	146	0,138	1.4310	47,55	462,5	316,5	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-106EX	13,7	118,7	0,139	1.4310	44,22	414,96	296,26	94,7 \| 91,3 \| 93,3 \| 99,4
RZ-106HX	12,7	121	0,172	1.4310	47,55	375,9	254,9	88,4 \| 94,3 \| 90,3 \| 80,5
RZ-115FX	11,3	134	0,275	1.4310	59,25	332,4	198,4	71,4 \| 92,3 \| 71,5 \| 50,3
RZ-121NX	15,5	133	0,306	1.4310	78,31	369,84	236,84	65,6 \| 83,7 \| 67,8 \| 45,4
RZ-124EX	14,1	143	0,383	1.4310	85,63	350,39	207,39	61,9 \| 88,7 \| 60,5 \| 36,4
RZ-124DX	14,1	131	0,421	1.4310	85,63	319,47	188,47	58,9 \| 86,0 \| 57,5 \| 33,1
RZ-124CX	14,1	118	0,475	1.4310	85,63	284,86	166,86	55,5 \| 83,0 \| 54,1 \| 29,3
RZ-115V-37X	12	120,5	0,549	1.4310	83,35	261,92	141,42	54,4 \| 86,8 \| 50,9 \| 25,5
RZ-124JX	12,7	139	0,554	1.4310	94,45	297,59	158,59	55,5 \| 91,1 \| 50,2 \| 25,2
RZ-115V-36X	12	108,5	0,62	1.4310	83,35	233,7	125,2	51,6 \| 84,0 \| 48,3 \| 22,6
RZ-124HX	12,7	115	0,69	1.4310	94,45	242,19	127,19	50,4 \| 85,6 \| 45,3 \| 20,2
RZ-127EX	11,6	143	0,719	1.4310	102,6	274,81	131,81	50,8 \| 89,1 \| 44,0 \| 19,3
RZ-127DX	11,6	130	0,799	1.4310	102,6	248,59	118,59	48,5 \| 86,2 \| 41,9 \| 17,4
RZ-127CX	11,6	117	0,9	1.4310	102,6	222,36	105,36	46,1 \| 83,2 \| 39,8 \| 15,4
RZ-144DX	14,5	158	1,028	1.4310	153	294,01	136,01	43,7 \| 80,8 \| 37,0 \| 13,4

Počet podobných kovových pružin: 15
