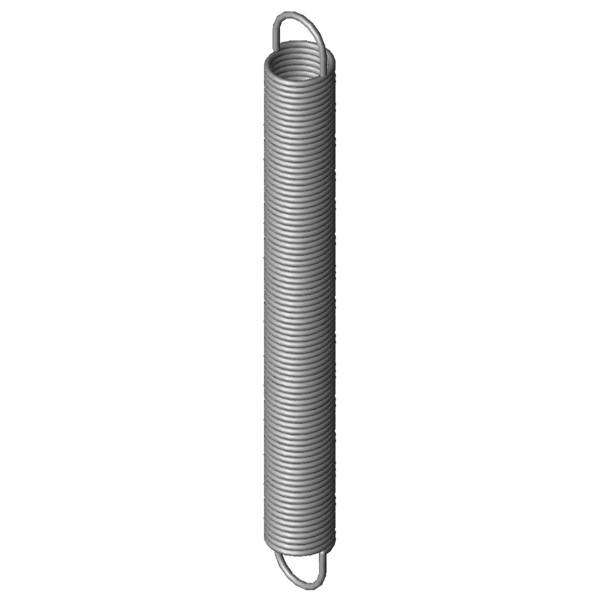

Domov » Výrobek » Tažné pružiny » rz-106hi Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Prodlužovací pružina RZ-106HI Nerezová ocel Ø 1,25 x 12,7 x 121 mm / 180° Cenová stupnice - Prodlužovací pružina RZ-106HI Množství Jedn. cena [EUR] 1 7,0400 EUR 2 4,4400 EUR 3 3,4600 EUR 7 2,9500 EUR 17 1,5300 EUR 37 1,2300 EUR 75 1,0500 EUR 125 0,9748 EUR 175 0,9607 EUR 250 0,9427 EUR 350 0,8977 EUR 450 0,8721 EUR Prodlužovací pružina Nakoupit Obrázek produktu Prodlužovací pružina RZ-106HI Množství:Množství: Přidat do nákupního košíku Technické údaje - Prodlužovací pružina RZ-106HI Značka Hodnota Jednotka Popis Materiálu 1.4310 - Druh materiálu Oefo 1/1 deutsche - Tvar oka F1 N Síla předepjaté pružiny L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok) s1 mm Dráha předepjaté pružiny F2 N Síla zatížené pružiny L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok) s2 mm Dráha zatížené pružiny Poloha oka 180 ° Poloha oka (úhel zkroucení mezi oběma oky) d 1,25 mm Prumer drátu D mm Střední průměr vinutí De 12,7 mm Vnější průměr vinutí Dh 15 mm Nejmenší průměr dutinky L0 121 mm Délka nezatížené pružiny (mezi vnitřními hranami ok) Lk 104,38 mm Délka nezatíženého tělesa pružiny s předepnutím Ln mm Největší délka při statickém zatížení sn 254,13 mm Největší dráha pružiny při statickém zatížení Fn 47,55 N Maximální síla při statickém zatížení n Stück Anzahl der federnden Windungen nt Kus Počet vinutí Lh 8,31 mm Vzdálenost vnitřní hrany oka od tělesa pružiny R 0,172 N/mm Tuhost pružiny F0 3,711 N Vnitřní předpínací síla Fntol 2,66 N (+/-) Tolerance při statické maximální síle L0tol 2,4 mm (+/-) Tolerance nenapnuté délky Detol 0,35 mm (+/-) Tolerance vnějšího průměru vinutí Oesttol 56 Stupně Tolerance polohy oka Gew 29,4086 g Hmotnost výrobku PG ZN - Cenová skupina pro tento výrobek Technický výkres Prodlužovací pružina Datový list Prodlužovací pružina RZ-106HI Nerezová ocel Ø 1,25 x 12,7 x 121 mm / 180° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Prodlužovací pružina RZ-106HI Nerezová ocel Ø 1,25 x 12,7 x 121 mm / 180° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Prodlužovací pružina RZ-106HI Nerezová ocel Ø 1,25 x 12,7 x 121 mm / 180° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Prodlužovací pružina RZ-106HI Nerezová ocel Ø 1,25 x 12,7 x 121 mm / 180° síla-dráha-výpočet Prodlužovací pružina RZ-106HI Formulář dotazu Prodlužovací pružina RZ-106HI Nerezová ocel Ø 1,25 x 12,7 x 121 mm / 180° Formulář dotazu Prodlužovací pružina RZ-106HI Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-106HI Země původu: DE, German; Prodlužovací pružina RZ-106HI Obrázek produktu - Tažné pružiny RZ-106HI QR-Code: Prodlužovací pružina RZ-106HI
