Prodlužovací pružina RZ-115V-37I Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 180°

Cenová stupnice - Prodlužovací pružina RZ-115V-37I

Množství	Jedn. cena [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Prodlužovací pružina Nakoupit

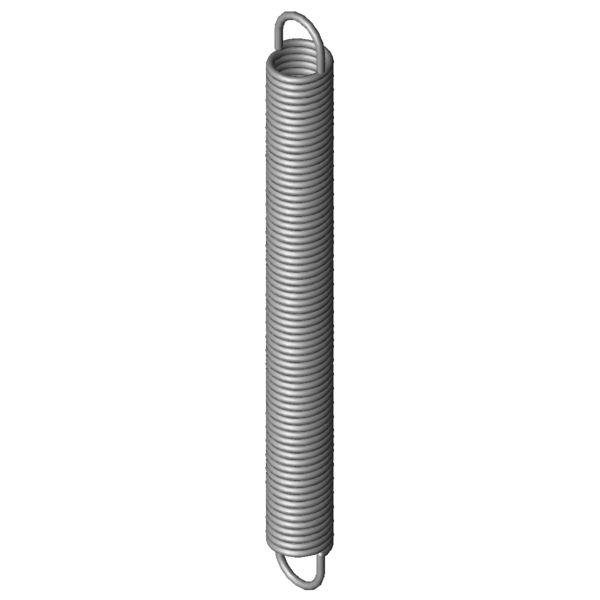

Obrázek produktu Prodlužovací pružina RZ-115V-37I

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-115V-37I

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1	-	N	Síla předepjaté pružiny
L1	-	mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1	-	mm	Dráha předepjaté pružiny
F2	-	N	Síla zatížené pružiny
L2	-	mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2	-	mm	Dráha zatížené pružiny
Poloha oka	180	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	1,5	mm	Prumer drátu
D	-	mm	Střední průměr vinutí
De	12	mm	Vnější průměr vinutí
Dh	14,6	mm	Nejmenší průměr dutinky
L0	120,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	105,75	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	261,41	mm	Největší délka při statickém zatížení
sn	140,91	mm	Největší dráha pružiny při statickém zatížení
Fn	83,35	N	Maximální síla při statickém zatížení
n	-	Stück	Anzahl der federnden Windungen
nt	-	Kus	Počet vinutí
Lh	7,37	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	0,551	N/mm	Tuhost pružiny
F0	5,771	N	Vnitřní předpínací síla
Fntol	5,21	N	(+/-) Tolerance při statické maximální síle
L0tol	2	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	47	Stupně	Tolerance polohy oka
Gew	32,8409	g	Hmotnost výrobku
PG	ZL	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-115V-37I Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-115V-37I Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-115V-37I Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-115V-37I Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 180°

síla-dráha-výpočet Prodlužovací pružina RZ-115V-37I

Formulář dotazu Prodlužovací pružina RZ-115V-37I Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 180°

Formulář dotazu Prodlužovací pružina RZ-115V-37I

Podobné tažné pružiny pro Prodlužovací pružina RZ-115V-37I Nerezová ocel Ø 1,5 x 12 x 120,5 mm / 180°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-115V-37I	1.4310	1,5	12	120,5	83,35	261,41	140,91	0,551	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-37I	EN 10270-1	1,5	12	120,5	98,5	262,9	142,4	0,641	92,4 \| 100,0 \| 91,8 \| 85,5

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-106EI	13,7	118,7	0,139	1.4310	44,22	414,03	295,33	55,2 \| 89,8 \| 50,4 \| 25,3
RZ-106JI	12,7	146	0,139	1.4310	47,55	461,74	315,74	54,4 \| 86,8 \| 50,8 \| 25,5
RZ-106DI	13,7	108,7	0,155	1.4310	44,22	374,31	265,61	56,1 \| 87,0 \| 53,1 \| 28,1
RZ-106HI	12,7	121	0,172	1.4310	47,55	375,13	254,13	60,1 \| 92,5 \| 56,2 \| 31,6
RZ-106GI	12,7	96,3	0,228	1.4310	47,55	288,82	192,52	64,3 \| 85,9 \| 65,1 \| 41,8
RZ-115FI	11,3	134	0,276	1.4310	59,25	331,9	197,9	70,7 \| 90,3 \| 71,1 \| 50,6
RZ-109EI	11,2	112	0,283	1.4310	53,56	286,88	174,88	71,4 \| 89,9 \| 72,4 \| 51,8
RZ-109DI	11,2	102	0,317	1.4310	53,56	258,59	156,59	74,0 \| 87,1 \| 77,1 \| 57,8
RZ-124DI	14,1	131	0,422	1.4310	85,63	318,8	187,8	84,5 \| 90,3 \| 86,2 \| 77,1
RZ-124CI	14,1	118	0,477	1.4310	85,63	284,18	166,18	90,1 \| 92,3 \| 91,1 \| 87,1
RZ-115V-37I	12	120,5	0,551	1.4310	83,35	261,41	140,91	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-124JI	12,7	139	0,555	1.4310	94,45	297,07	158,07	93,1 \| 91,6 \| 88,7 \| 99,0
RZ-115V-36I	12	108,5	0,622	1.4310	83,35	233,19	124,69	93,1 \| 96,7 \| 94,2 \| 88,5
RZ-124HI	12,7	115	0,693	1.4310	94,45	241,67	126,67	87,7 \| 94,6 \| 89,1 \| 79,3
RZ-115V-35I	12	96,5	0,715	1.4310	83,35	204,97	108,47	86,3 \| 93,4 \| 88,5 \| 77,0
RZ-127EI	11,6	143	0,721	1.4310	102,6	274,39	131,39	84,9 \| 91,6 \| 87,2 \| 75,7
RZ-127DI	11,6	130	0,802	1.4310	102,6	248,17	118,17	81,7 \| 94,4 \| 82,5 \| 68,1
RZ-127CI	11,6	117	0,903	1.4310	102,6	221,95	104,95	78,1 \| 95,8 \| 77,9 \| 60,5
RZ-127BI	11,6	104	1,033	1.4310	102,6	195,73	91,73	72,8 \| 92,2 \| 73,2 \| 52,9
RZ-127AI	11,6	93,6	1,182	1.4310	102,6	173,76	80,16	68,2 \| 89,4 \| 69,1 \| 46,2
RZ-144BI	14,5	126	1,34	1.4310	153	230,32	104,32	63,0 \| 84,5 \| 64,3 \| 40,3
RZ-130PI	12	123	1,455	1.4310	137	209,65	86,65	64,1 \| 93,8 \| 61,2 \| 37,4
RZ-130DI	9,6	123	1,612	1.4310	121,7	192,65	69,65	61,1 \| 90,6 \| 59,0 \| 33,9
RZ-147CI	12	138	2,276	1.4310	181,5	210,83	72,83	53,3 \| 87,4 \| 48,8 \| 23,7
RZ-147B-01I	12	126	2,523	1.4310	181,5	191,73	65,73	52,6 \| 90,2 \| 46,3 \| 21,4
RZ-147BI	12	122	2,617	1.4310	181,5	185,36	63,36	52,4 \| 91,3 \| 45,4 \| 20,6

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-115V-37I

Země původu: DE, German; Prodlužovací pružina RZ-115V-37I
