Prodlužovací pružina RZ-162U-45X Nerezová ocel Ø 3 x 18 x 207,5 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-162U-45X

Množství	Jedn. cena [EUR]
1	8,4900 EUR
2	5,3500 EUR
3	4,3300 EUR
7	3,7000 EUR
17	3,7000 EUR
37	3,7000 EUR
75	3,7000 EUR
125	3,7000 EUR
175	3,7000 EUR
250	3,7000 EUR
350	3,7000 EUR
450	3,7000 EUR

Prodlužovací pružina Nakoupit

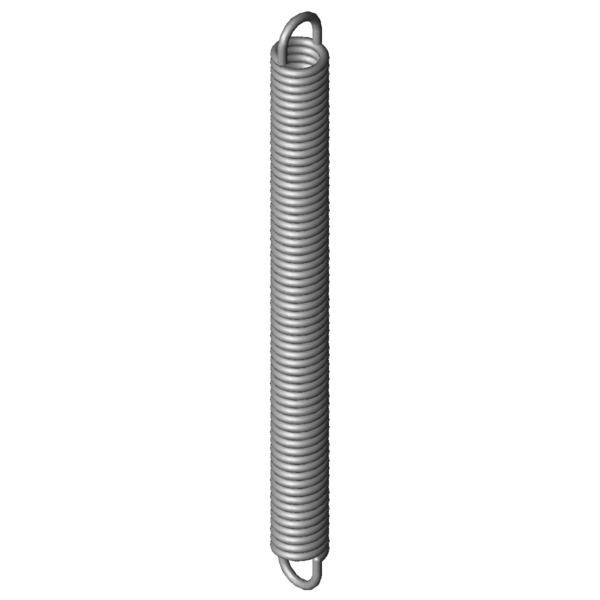

Obrázek produktu Prodlužovací pružina RZ-162U-45X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-162U-45X

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dh	23,4	mm	Nejmenší průměr dutinky
L0	207,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	188,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	307,16	mm	Největší délka při statickém zatížení
sn	99,66	mm	Největší dráha pružiny při statickém zatížení
Fn	373,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	9,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,401	N/mm	Tuhost pružiny
F0	35	N	Vnitřní předpínací síla
Fntol	31,13	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	42	Stupně	Tolerance polohy oka
Gew	167,2499	g	Hmotnost výrobku
PG	###ZW	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-162U-45X Nerezová ocel Ø 3 x 18 x 207,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-162U-45X Nerezová ocel Ø 3 x 18 x 207,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-162U-45X Nerezová ocel Ø 3 x 18 x 207,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-162U-45X Nerezová ocel Ø 3 x 18 x 207,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-162U-45X

Formulář dotazu Prodlužovací pružina RZ-162U-45X Nerezová ocel Ø 3 x 18 x 207,5 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-162U-45X

Podobné tažné pružiny pro Prodlužovací pružina RZ-162U-45X Nerezová ocel Ø 3 x 18 x 207,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-162U-45X	1.4310	3	18	207,5	373,9	307,16	99,66	3,401	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-45X	EN 10270-1	3	18	207,5	452,6	310,76	103,26	3,96	91,7 \| 100,0 \| 89,6 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-156NX	20	211	0,865	1.4310	207,8	432,87	221,87	55,3 \| 90,6 \| 50,2 \| 25,0
RZ-156MX	20	203,5	0,901	1.4310	207,8	416,34	212,84	55,9 \| 90,5 \| 51,2 \| 26,0
RZ-156LX	20	191	0,97	1.4310	207,8	388,8	197,8	56,5 \| 88,5 \| 53,0 \| 28,0
RZ-159EX	18,5	219	1,073	1.4310	223,4	410,38	191,38	59,6 \| 91,8 \| 55,9 \| 31,1
RZ-159DX	18,5	199	1,196	1.4310	223,4	370,69	171,69	61,9 \| 92,2 \| 58,9 \| 34,7
RZ-159CX	18,5	179	1,351	1.4310	223,4	331	152	63,6 \| 89,0 \| 62,7 \| 39,2
RZ-159BX	18,5	159	1,552	1.4310	223,4	291,31	132,31	66,1 \| 85,8 \| 67,5 \| 45,0
RZ-162P-01X	20	202	1,684	1.4310	282,9	356,93	154,93	70,7 \| 93,6 \| 70,0 \| 48,7
RZ-162PX	20	194	1,769	1.4310	282,9	341,53	147,53	71,7 \| 92,3 \| 71,6 \| 51,1
RZ-162O-02X	20	171	2,042	1.4310	282,9	298,77	127,77	74,8 \| 88,6 \| 76,8 \| 59,0
RZ-162EX	15	213	2,228	1.4310	269,8	323,6	110,6	78,1 \| 88,0 \| 81,1 \| 65,0
RZ-162DX	15	193	2,509	1.4310	269,8	291,22	98,22	81,7 \| 86,6 \| 85,4 \| 73,2
RZ-162U-46X	18	231,5	3,011	1.4310	373,9	344,07	112,57	93,1 \| 96,5 \| 94,3 \| 88,5
RZ-177DX	19,2	247	3,211	1.4310	422,9	367,37	120,37	89,9 \| 90,5 \| 85,6 \| 93,6
RZ-162U-45X	18	207,5	3,401	1.4310	373,9	307,16	99,66	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-177CX	19,2	221	3,628	1.4310	422,9	327,56	106,56	93,1 \| 93,8 \| 91,0 \| 94,5
RZ-162U-44X	18	183,5	3,907	1.4310	373,9	270,25	86,75	92,2 \| 96,1 \| 93,5 \| 87,0
RZ-177BX	19,2	196	4,167	1.4310	422,9	288,76	92,76	89,0 \| 94,0 \| 90,7 \| 82,3
RZ-162U-43X	18	162,5	4,492	1.4310	373,9	237,95	75,45	85,4 \| 92,8 \| 87,9 \| 75,7
RZ-177AX	19,2	174	4,791	1.4310	422,9	254,68	80,68	82,2 \| 90,5 \| 84,7 \| 71,6
RZ-162U-42X	18	144,5	5,153	1.4310	373,9	210,27	65,77	79,6 \| 89,9 \| 83,0 \| 66,0
RZ-177UX	18	237	8,237	1.4310	617,1	304,96	67,96	65,3 \| 90,3 \| 64,4 \| 41,3
RZ-177TX	18	165	12,382	1.4310	617,1	210,21	45,21	56,0 \| 87,6 \| 53,0 \| 27,5

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-162U-45X

Země původu: DE, German; Prodlužovací pružina RZ-162U-45X
