Prodlužovací pružina RZ-177CX Nerezová ocel Ø 3,2 x 19,2 x 221 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-177CX

Množství Jedn. cena [EUR]
1 8,2300 EUR
2 5,1800 EUR
3 4,2100 EUR
7 3,5900 EUR
17 3,5900 EUR
37 3,5900 EUR
75 3,5900 EUR
125 3,5900 EUR
175 3,5900 EUR
250 3,5900 EUR
350 3,5900 EUR
450 3,5900 EUR

Prodlužovací pružina Nakoupit

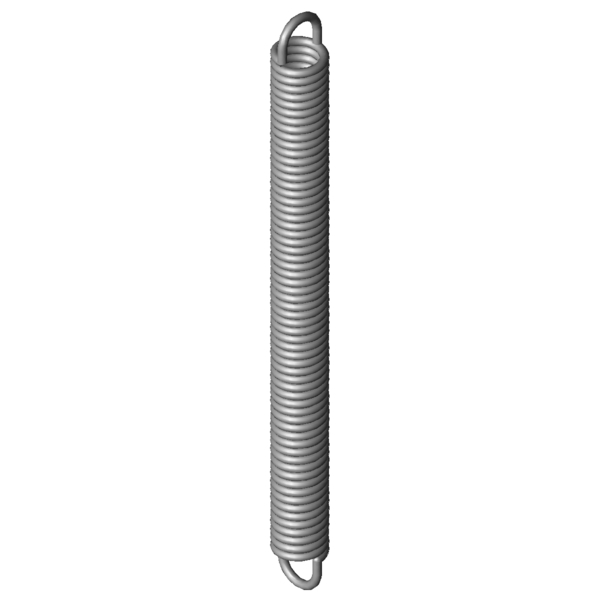

Obrázek produktu Prodlužovací pružina RZ-177CX
Obrázek produktu Prodlužovací pružina RZ-177CX
Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-177CX

Značka Hodnota Jednotka Popis
Materiálu 1.4310 - Druh materiálu
Oefo 1/1 deutsche - Tvar oka
F1 N Síla předepjaté pružiny
L1 mm Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1 mm Dráha předepjaté pružiny
F2 N Síla zatížené pružiny
L2 mm Délka zatížené pružiny (mezi vnitřními hranami ok)
s2 mm Dráha zatížené pružiny
Poloha oka 270 ° Poloha oka (úhel zkroucení mezi oběma oky)
d 3,2 mm Prumer drátu
D mm Střední průměr vinutí
De 19,2 mm Vnější průměr vinutí
Dh 24,3 mm Nejmenší průměr dutinky
L0 221 mm Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk 200,8 mm Délka nezatíženého tělesa pružiny s předepnutím
Ln 327,56 mm Největší délka při statickém zatížení
sn 106,56 mm Největší dráha pružiny při statickém zatížení
Fn 422,9 N Maximální síla při statickém zatížení
n Stück Anzahl der federnden Windungen
nt Kus Počet vinutí
Lh 10,1 mm Vzdálenost vnitřní hrany oka od tělesa pružiny
R 3,628 N/mm Tuhost pružiny
F0 36,4 N Vnitřní předpínací síla
Fntol 34,83 N (+/-) Tolerance při statické maximální síle
L0tol 2,5 mm (+/-) Tolerance nenapnuté délky
Detol 0,3 mm (+/-) Tolerance vnějšího průměru vinutí
Oesttol 42 Stupně Tolerance polohy oka
Gew 202,9794 g Hmotnost výrobku
PG ###ZU - Cenová skupina pro tento výrobek
Technický výkres Prodlužovací pružina
Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-177CX Nerezová ocel Ø 3,2 x 19,2 x 221 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-177CX Nerezová ocel Ø 3,2 x 19,2 x 221 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-177CX Nerezová ocel Ø 3,2 x 19,2 x 221 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-177CX Nerezová ocel Ø 3,2 x 19,2 x 221 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-177CX

Formulář dotazu Prodlužovací pružina RZ-177CX Nerezová ocel Ø 3,2 x 19,2 x 221 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-177CX

Podobné tažné pružiny pro Prodlužovací pružina RZ-177CX Nerezová ocel Ø 3,2 x 19,2 x 221 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
RZ-177CX 1.4310 3,2 19,2 221 422,9 327,56 106,56 3,628 100,0 | 100,0 | 100,0 | 100,0
Z-177CX EN 10270-1 3,2 19,2 221 510 330,99 109,99 4,223 91,8 | 100,0 | 89,9 | 85,6
Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
RZ-156KX 20 163,5 1,165 1.4310 207,8 328,21 164,71 57,1 | 82,7 | 56,9 | 31,8
RZ-159DX 18,5 199 1,196 1.4310 223,4 370,69 171,69 59,5 | 88,2 | 57,4 | 32,8
RZ-162U-35X 24 217 1,239 1.4310 287,9 431,59 214,59 61,1 | 90,6 | 58,9 | 33,8
RZ-159CX 18,5 179 1,351 1.4310 223,4 331 152 61,2 | 85,2 | 61,5 | 37,0
RZ-162P-01X 20 202 1,684 1.4310 282,9 356,93 154,93 68,5 | 91,6 | 67,8 | 46,0
RZ-162PX 20 194 1,769 1.4310 282,9 341,53 147,53 69,4 | 90,4 | 69,6 | 48,3
RZ-174CX 23,2 228 1,857 1.4310 356,7 406,98 178,98 71,8 | 93,2 | 71,9 | 50,2
RZ-162O-02X 20 171 2,042 1.4310 282,9 298,77 127,77 72,6 | 87,0 | 75,1 | 55,8
RZ-174BX 23,2 202 2,134 1.4310 356,7 357,79 155,79 75,2 | 91,4 | 76,4 | 57,7
RZ-162EX 15 213 2,228 1.4310 269,8 323,6 110,6 75,2 | 84,2 | 80,1 | 61,5
RZ-177EX 19,2 273 2,881 1.4310 422,9 407,17 134,17 87,6 | 93,7 | 89,7 | 79,4
RZ-162U-46X 18 231,5 3,011 1.4310 373,9 344,07 112,57 89,9 | 94,3 | 91,5 | 83,7
RZ-177DX 19,2 247 3,211 1.4310 422,9 367,37 120,37 93,1 | 96,5 | 94,3 | 88,5
RZ-162U-45X 18 207,5 3,401 1.4310 373,9 307,16 99,66 93,1 | 93,8 | 91,0 | 94,5
RZ-177CX 19,2 221 3,628 1.4310 422,9 327,56 106,56 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-44X 18 183,5 3,907 1.4310 373,9 270,25 86,75 89,1 | 90,2 | 84,9 | 92,1
RZ-177BX 19,2 196 4,167 1.4310 422,9 288,76 92,76 92,3 | 96,2 | 93,5 | 87,0
RZ-177AX 19,2 174 4,791 1.4310 422,9 254,68 80,68 85,5 | 92,9 | 87,9 | 75,7
RZ-205X 24 217 5,989 1.4310 643,3 315,24 98,24 75,2 | 86,1 | 79,0 | 60,6
RZ-177UX 18 237 8,237 1.4310 617,1 304,96 67,96 67,3 | 92,0 | 66,2 | 43,7
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-177CX

Země původu: DE, German; Prodlužovací pružina RZ-177CX

Obrázek produktu - Tažné pružiny RZ-177CX

Obrázek produktu - Tažné pružiny RZ-177CX

QR-Code: Prodlužovací pružina RZ-177CX

QR-Code - Tažné pružiny - RZ-177CX | https://www.federnshop.com/cz/v%c3%bdrobek/ta%c5%ben%c3%a9_pru%c5%beiny/rz-177cx.html
