Prodlužovací pružina RZ-177EX Nerezová ocel Ø 3,2 x 19,2 x 273 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-177EX

Množství	Jedn. cena [EUR]
1	8,4900 EUR
2	5,3500 EUR
3	4,3300 EUR
7	3,7000 EUR
17	3,7000 EUR
37	3,7000 EUR
75	3,7000 EUR
125	3,7000 EUR
175	3,7000 EUR
250	3,7000 EUR
350	3,7000 EUR
450	3,7000 EUR

Prodlužovací pružina Nakoupit

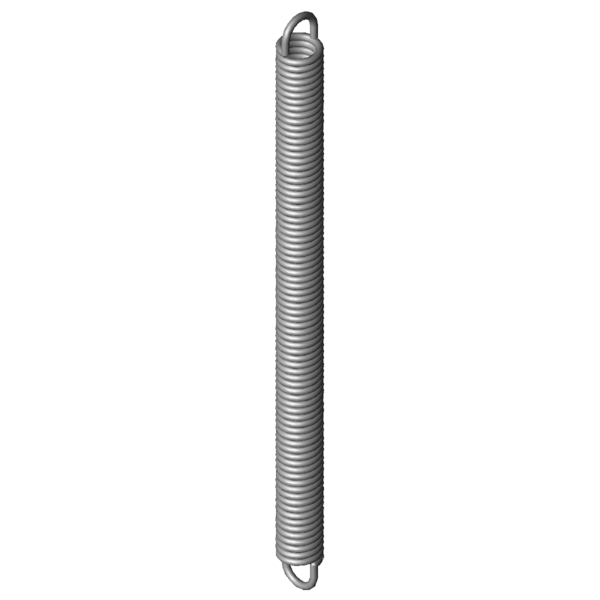

Obrázek produktu Prodlužovací pružina RZ-177EX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-177EX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	19,2	mm	Vnější průměr vinutí
Dh	24,3	mm	Nejmenší průměr dutinky
L0	273	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	252	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	407,17	mm	Největší délka při statickém zatížení
sn	134,17	mm	Největší dráha pružiny při statickém zatížení
Fn	422,9	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	10,5	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	2,881	N/mm	Tuhost pružiny
F0	36,4	N	Vnitřní předpínací síla
Fntol	34,11	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	47	Stupně	Tolerance polohy oka
Gew	254,1238	g	Hmotnost výrobku
PG	###ZW	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-177EX Nerezová ocel Ø 3,2 x 19,2 x 273 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-177EX Nerezová ocel Ø 3,2 x 19,2 x 273 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-177EX Nerezová ocel Ø 3,2 x 19,2 x 273 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-177EX Nerezová ocel Ø 3,2 x 19,2 x 273 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-177EX

Formulář dotazu Prodlužovací pružina RZ-177EX Nerezová ocel Ø 3,2 x 19,2 x 273 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-177EX

Podobné tažné pružiny pro Prodlužovací pružina RZ-177EX Nerezová ocel Ø 3,2 x 19,2 x 273 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-177EX	1.4310	3,2	19,2	273	422,9	407,17	134,17	2,881	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177EX	EN 10270-1	3,2	19,2	273	510	411,49	138,49	3,354	91,8 \| 100,0 \| 89,9 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-156MX	20	203,5	0,901	1.4310	207,8	416,34	212,84	56,7 \| 82,9 \| 56,1 \| 31,0
RZ-156LX	20	191	0,97	1.4310	207,8	388,8	197,8	57,7 \| 81,4 \| 58,5 \| 33,3
RZ-159EX	18,5	219	1,073	1.4310	223,4	410,38	191,38	61,1 \| 84,9 \| 61,5 \| 37,0
RZ-162U-36X	24	241	1,097	1.4310	287,9	483,39	242,39	62,2 \| 87,3 \| 61,7 \| 37,7
RZ-159DX	18,5	199	1,196	1.4310	223,4	370,69	171,69	63,1 \| 82,5 \| 65,5 \| 41,3
RZ-159CX	18,5	179	1,351	1.4310	223,4	331	152	65,7 \| 80,0 \| 70,5 \| 46,6
RZ-174EX	23,2	279	1,475	1.4310	356,7	504,35	225,35	71,9 \| 93,5 \| 71,9 \| 50,2
RZ-174DX	23,2	254	1,644	1.4310	356,7	456,17	202,17	74,4 \| 91,9 \| 75,4 \| 56,0
RZ-162P-01X	20	202	1,684	1.4310	282,9	356,93	154,93	73,5 \| 85,8 \| 76,7 \| 57,9
RZ-162PX	20	194	1,769	1.4310	282,9	341,53	147,53	74,9 \| 84,9 \| 78,9 \| 60,8
RZ-174CX	23,2	228	1,857	1.4310	356,7	406,98	178,98	77,2 \| 88,8 \| 79,7 \| 63,2
RZ-162O-02X	20	171	2,042	1.4310	282,9	298,77	127,77	77,8 \| 82,0 \| 81,1 \| 70,2
RZ-162EX	15	213	2,228	1.4310	269,8	323,6	110,6	76,2 \| 78,1 \| 73,1 \| 77,4
RZ-177PX	25	248	2,51	1.4310	463,3	420,91	172,91	85,0 \| 85,5 \| 84,4 \| 85,0
RZ-177EX	19,2	273	2,881	1.4310	422,9	407,17	134,17	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-46X	18	231,5	3,011	1.4310	373,9	344,07	112,57	90,6 \| 90,8 \| 86,2 \| 94,9
RZ-177DX	19,2	247	3,211	1.4310	422,9	367,37	120,37	93,8 \| 96,8 \| 94,9 \| 89,7
RZ-162U-45X	18	207,5	3,401	1.4310	373,9	307,16	99,66	84,4 \| 87,8 \| 81,3 \| 84,0
RZ-177CX	19,2	221	3,628	1.4310	422,9	327,56	106,56	87,6 \| 93,7 \| 89,7 \| 79,4
RZ-162U-44X	18	183,5	3,907	1.4310	373,9	270,25	86,75	78,2 \| 84,9 \| 76,5 \| 73,1
RZ-208X	24	309	4,014	1.4310	643,3	455,57	146,57	77,7 \| 82,8 \| 78,6 \| 71,8
RZ-177BX	19,2	196	4,167	1.4310	422,9	288,76	92,76	81,4 \| 90,6 \| 84,6 \| 69,1
RZ-207X	24	277	4,534	1.4310	643,3	406,76	129,76	77,0 \| 86,2 \| 81,2 \| 63,6
RZ-177AX	19,2	174	4,791	1.4310	422,9	254,68	80,68	76,0 \| 87,9 \| 80,1 \| 60,1
RZ-206X	24	245	5,209	1.4310	643,3	357,95	112,95	71,2 \| 83,2 \| 75,0 \| 55,3
RZ-177UX	18	237	8,237	1.4310	617,1	304,96	67,96	61,4 \| 89,8 \| 59,6 \| 34,7

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-177EX

Země původu: DE, German; Prodlužovací pružina RZ-177EX
