Prodlužovací pružina RZ-174EX Nerezová ocel Ø 3,2 x 23,2 x 279 mm / 270°

Cenová stupnice - Prodlužovací pružina RZ-174EX

Množství	Jedn. cena [EUR]
1	8,9500 EUR
2	5,6400 EUR
3	4,5000 EUR
7	3,8400 EUR
17	3,8400 EUR
37	3,8400 EUR
75	3,8400 EUR
125	3,8400 EUR
175	3,8400 EUR
250	3,8400 EUR
350	3,8400 EUR
450	3,8400 EUR

Prodlužovací pružina Nakoupit

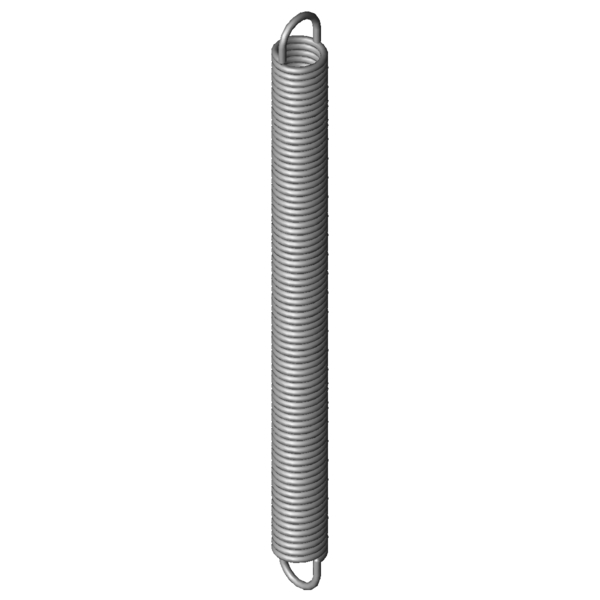

Obrázek produktu Prodlužovací pružina RZ-174EX

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina RZ-174EX

Značka	Hodnota	Jednotka	Popis
Materiálu	1.4310	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3,2	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	23,2	mm	Vnější průměr vinutí
Dh	28,4	mm	Nejmenší průměr dutinky
L0	279	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	252	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	504,35	mm	Největší délka při statickém zatížení
sn	225,35	mm	Největší dráha pružiny při statickém zatížení
Fn	356,7	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	13,5	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	1,475	N/mm	Tuhost pružiny
F0	24,3	N	Vnitřní předpínací síla
Fntol	22,84	N	(+/-) Tolerance při statické maximální síle
L0tol	3	mm	(+/-) Tolerance nenapnuté délky
Detol	0,35	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	49	Stupně	Tolerance polohy oka
Gew	317,6548	g	Hmotnost výrobku
PG	###ZY	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina RZ-174EX Nerezová ocel Ø 3,2 x 23,2 x 279 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina RZ-174EX Nerezová ocel Ø 3,2 x 23,2 x 279 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina RZ-174EX Nerezová ocel Ø 3,2 x 23,2 x 279 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina RZ-174EX Nerezová ocel Ø 3,2 x 23,2 x 279 mm / 270°

síla-dráha-výpočet Prodlužovací pružina RZ-174EX

Formulář dotazu Prodlužovací pružina RZ-174EX Nerezová ocel Ø 3,2 x 23,2 x 279 mm / 270°

Formulář dotazu Prodlužovací pružina RZ-174EX

Podobné tažné pružiny pro Prodlužovací pružina RZ-174EX Nerezová ocel Ø 3,2 x 23,2 x 279 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-174EX	1.4310	3,2	23,2	279	356,7	504,35	225,35	1,475	87,7 \| 93,9 \| 89,7 \| 79,4
Z-174EX	EN 10270-1	3,2	23,2	279	430,1	511,77	232,77	1,717	91,8 \| 100,0 \| 89,9 \| 85,7

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
RZ-153EX	27,5	234	0,281	1.4310	153,7	741,49	507,49	48,3 \| 82,1 \| 43,7 \| 19,1
RZ-156EX	22,5	225	0,549	1.4310	186,1	538,26	313,26	61,6 \| 85,3 \| 62,1 \| 37,5
RZ-156DX	22,5	205	0,613	1.4310	186,1	486,03	281,03	59,8 \| 88,3 \| 57,9 \| 33,2
RZ-156CX	22,5	185	0,692	1.4310	186,1	433,79	248,79	61,7 \| 85,4 \| 62,1 \| 37,5
RZ-162K-04X	25	227	0,715	1.4310	229,9	524,43	297,43	64,8 \| 93,3 \| 62,3 \| 38,8
RZ-171EX	28,2	287	0,755	1.4310	297,5	656,04	369,04	72,1 \| 93,2 \| 72,2 \| 50,9
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	67,3 \| 89,2 \| 67,4 \| 45,4
RZ-171DX	28,2	262	0,842	1.4310	297,5	593,07	331,07	74,9 \| 92,1 \| 75,7 \| 56,8
RZ-156NX	20	211	0,865	1.4310	207,8	432,87	221,87	67,4 \| 85,6 \| 69,5 \| 47,0
RZ-171CX	28,2	236	0,951	1.4310	297,5	529,1	293,1	72,0 \| 93,0 \| 72,2 \| 50,9
RZ-162U-36X	24	241	1,097	1.4310	287,9	483,39	242,39	77,3 \| 95,0 \| 77,3 \| 59,6
RZ-162U-35X	24	217	1,239	1.4310	287,9	431,59	214,59	81,5 \| 95,2 \| 82,1 \| 67,3
RZ-162U-34X	24	193	1,424	1.4310	287,9	379,79	186,79	85,8 \| 91,7 \| 88,3 \| 77,3
RZ-174EX	23,2	279	1,475	1.4310	356,7	504,35	225,35	87,7 \| 93,9 \| 89,7 \| 79,4
RZ-174DX	23,2	254	1,644	1.4310	356,7	456,17	202,17	93,1 \| 96,6 \| 94,3 \| 88,5
RZ-174CX	23,2	228	1,857	1.4310	356,7	406,98	178,98	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-174BX	23,2	202	2,134	1.4310	356,7	357,79	155,79	92,3 \| 96,2 \| 93,5 \| 87,0
RZ-199X	29	285	2,322	1.4310	542,5	503,56	218,56	77,0 \| 86,0 \| 81,4 \| 63,8
RZ-174AX	23,2	180	2,453	1.4310	356,7	315,5	135,5	85,5 \| 93,0 \| 87,9 \| 75,7
RZ-177PX	25	248	2,51	1.4310	463,3	420,91	172,91	84,1 \| 91,2 \| 86,8 \| 74,4
RZ-198X	29	253	2,667	1.4310	542,5	443,25	190,25	71,4 \| 83,6 \| 75,1 \| 55,5
RZ-177EX	19,2	273	2,881	1.4310	422,9	407,17	134,17	71,9 \| 93,5 \| 71,9 \| 50,2
RZ-177DX	19,2	247	3,211	1.4310	422,9	367,37	120,37	74,7 \| 91,7 \| 75,8 \| 56,7
RZ-209X	24	341	3,601	1.4310	643,3	504,38	163,38	63,4 \| 86,2 \| 64,0 \| 40,2
RZ-177CX	19,2	221	3,628	1.4310	422,9	327,56	106,56	71,8 \| 93,2 \| 71,9 \| 50,2
RZ-208X	24	309	4,014	1.4310	643,3	455,57	146,57	61,8 \| 89,0 \| 60,2 \| 36,1
RZ-207X	24	277	4,534	1.4310	643,3	406,76	129,76	63,5 \| 86,3 \| 64,0 \| 40,2
RZ-206X	24	245	5,209	1.4310	643,3	357,95	112,95	61,4 \| 89,9 \| 59,3 \| 35,0
RZ-205X	24	217	5,989	1.4310	643,3	315,24	98,24	58,7 \| 90,6 \| 55,2 \| 30,4

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202085; Prodlužovací pružina RZ-174EX

Země původu: DE, German; Prodlužovací pružina RZ-174EX
