Prodlužovací pružina Z-162U-45X Pružinová ocel Ø 3 x 18 x 207,5 mm / 270°

Cenová stupnice - Prodlužovací pružina Z-162U-45X

Množství	Jedn. cena [EUR]
1	7,8500 EUR
2	4,9500 EUR
3	4,0000 EUR
7	3,4100 EUR
17	3,4100 EUR
37	3,4100 EUR
75	3,4100 EUR
125	3,4100 EUR
175	3,4100 EUR
250	3,4100 EUR
350	3,4100 EUR
450	3,4100 EUR

Prodlužovací pružina Nakoupit

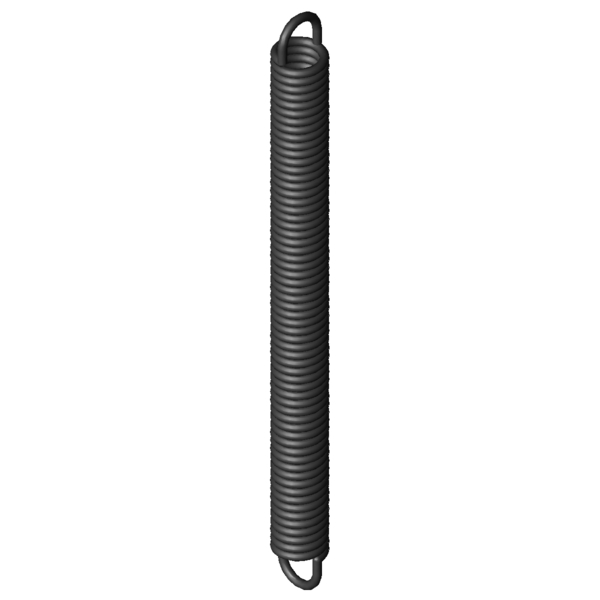

Obrázek produktu Prodlužovací pružina Z-162U-45X

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Prodlužovací pružina Z-162U-45X

Značka	Hodnota	Jednotka	Popis
Materiálu	EN 10270-1	-	Druh materiálu
Oefo	1/1 deutsche	-	Tvar oka
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepnuté pružiny (mezi vnitřními hranami ok)
s1		mm	Dráha předepjaté pružiny
F2		N	Síla zatížené pružiny
L2		mm	Délka zatížené pružiny (mezi vnitřními hranami ok)
s2		mm	Dráha zatížené pružiny
Poloha oka	270	°	Poloha oka (úhel zkroucení mezi oběma oky)
d	3	mm	Prumer drátu
D		mm	Střední průměr vinutí
De	18	mm	Vnější průměr vinutí
Dh	23,4	mm	Nejmenší průměr dutinky
L0	207,5	mm	Délka nezatížené pružiny (mezi vnitřními hranami ok)
Lk	188,25	mm	Délka nezatíženého tělesa pružiny s předepnutím
Ln	310,76	mm	Největší délka při statickém zatížení
sn	103,26	mm	Největší dráha pružiny při statickém zatížení
Fn	452,6	N	Maximální síla při statickém zatížení
n		Stück	Anzahl der federnden Windungen
nt		Kus	Počet vinutí
Lh	9,62	mm	Vzdálenost vnitřní hrany oka od tělesa pružiny
R	3,96	N/mm	Tuhost pružiny
F0	43,8	N	Vnitřní předpínací síla
Fntol	32,32	N	(+/-) Tolerance při statické maximální síle
L0tol	2,5	mm	(+/-) Tolerance nenapnuté délky
Detol	0,3	mm	(+/-) Tolerance vnějšího průměru vinutí
Oesttol	42	Stupně	Tolerance polohy oka
Gew	167,25	g	Hmotnost výrobku
PG	###ZS	-	Cenová skupina pro tento výrobek

Technický výkres Prodlužovací pružina

Datový list Prodlužovací pružina Z-162U-45X Pružinová ocel Ø 3 x 18 x 207,5 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Prodlužovací pružina Z-162U-45X Pružinová ocel Ø 3 x 18 x 207,5 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Prodlužovací pružina Z-162U-45X Pružinová ocel Ø 3 x 18 x 207,5 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Prodlužovací pružina Z-162U-45X Pružinová ocel Ø 3 x 18 x 207,5 mm / 270°

síla-dráha-výpočet Prodlužovací pružina Z-162U-45X

Formulář dotazu Prodlužovací pružina Z-162U-45X Pružinová ocel Ø 3 x 18 x 207,5 mm / 270°

Formulář dotazu Prodlužovací pružina Z-162U-45X

Podobné tažné pružiny pro Prodlužovací pružina Z-162U-45X Pružinová ocel Ø 3 x 18 x 207,5 mm / 270°

Pro srovnání jsou uvedeny podobné tažné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tažné pružiny z jiného materiálu

Následující tažné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-162U-45X	EN 10270-1	3	18	207,5	452,6	310,76	103,26	3,96	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-45X	1.4310	3	18	207,5	373,9	307,16	99,66	3,401	91,7 \| 100,0 \| 89,6 \| 85,6

Počet podobných kovových pružin: 2

Podobné tažné pružiny s jinou konfigurací nosnosti

Následující tažné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
Z-156NX	20	211	1,007	EN 10270-1	249,9	439,2	228,2	55,3 \| 90,6 \| 50,2 \| 25,0
Z-156MX	20	203,5	1,05	EN 10270-1	249,9	422,42	218,92	55,9 \| 90,5 \| 51,2 \| 26,0
Z-156LX	20	191	1,129	EN 10270-1	249,9	394,45	203,45	56,5 \| 88,5 \| 53,0 \| 28,0
Z-159EX	18,5	219	1,25	EN 10270-1	268,6	415,9	196,9	59,6 \| 91,8 \| 55,9 \| 31,1
Z-159DX	18,5	199	1,393	EN 10270-1	268,6	375,64	176,64	61,9 \| 92,2 \| 58,9 \| 34,7
Z-159CX	18,5	179	1,573	EN 10270-1	268,6	335,4	156,4	63,6 \| 89,0 \| 62,7 \| 39,2
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	66,1 \| 85,8 \| 67,6 \| 45,0
Z-162P-01X	20	202	1,961	EN 10270-1	341,5	362,09	160,09	70,7 \| 93,6 \| 70,0 \| 48,7
Z-162PX	20	194	2,06	EN 10270-1	341,5	346,4	152,4	71,7 \| 92,3 \| 71,6 \| 51,1
Z-162O-02X	20	171	2,378	EN 10270-1	341,5	303,07	132,07	74,8 \| 88,6 \| 76,8 \| 59,0
Z-162EX	15	213	2,621	EN 10270-1	324,5	325,64	112,64	78,5 \| 88,0 \| 81,7 \| 65,7
Z-162DX	15	193	2,912	EN 10270-1	324,5	294,05	101,05	81,5 \| 86,6 \| 84,8 \| 73,3
Z-162U-46X	18	231,5	3,505	EN 10270-1	452,6	348,14	116,64	93,1 \| 96,5 \| 94,3 \| 88,5
Z-177DX	19,2	247	3,739	EN 10270-1	510	371,24	124,24	90,0 \| 90,5 \| 85,9 \| 93,7
Z-162U-45X	18	207,5	3,96	EN 10270-1	452,6	310,76	103,26	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177CX	19,2	221	4,223	EN 10270-1	510	330,99	109,99	93,2 \| 93,8 \| 91,3 \| 94,5
Z-162U-44X	18	183,5	4,549	EN 10270-1	452,6	273,38	89,88	92,2 \| 96,1 \| 93,5 \| 87,0
Z-177BX	19,2	196	4,852	EN 10270-1	510	291,74	95,74	89,0 \| 94,0 \| 90,7 \| 82,3
Z-162U-43X	18	162,5	5,23	EN 10270-1	452,6	240,68	78,18	85,4 \| 92,8 \| 87,9 \| 75,7
Z-177AX	19,2	174	5,579	EN 10270-1	510	257,27	83,27	82,2 \| 90,5 \| 84,7 \| 71,6
Z-162U-42X	18	144,5	6	EN 10270-1	452,6	212,64	68,14	79,6 \| 89,9 \| 83,0 \| 66,0
Z-177UX	18	237	9,591	EN 10270-1	739,6	306,63	69,63	65,3 \| 90,3 \| 64,3 \| 41,3
Z-177TX	18	165	14,42	EN 10270-1	739,6	211,32	46,32	56,0 \| 87,6 \| 53,0 \| 27,5

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202085; Prodlužovací pružina Z-162U-45X

Země původu: DE, German; Prodlužovací pružina Z-162U-45X
