Tlačná pružina D-115H-02 Pružinová ocel Ø 0,7 x 7,3 x 41 mm

Name: D-115H-02 - Tlacné pružiny
SKU: D-115H-02
Availability: InStock

Cenová stupnice - Tlačná pružina D-115H-02

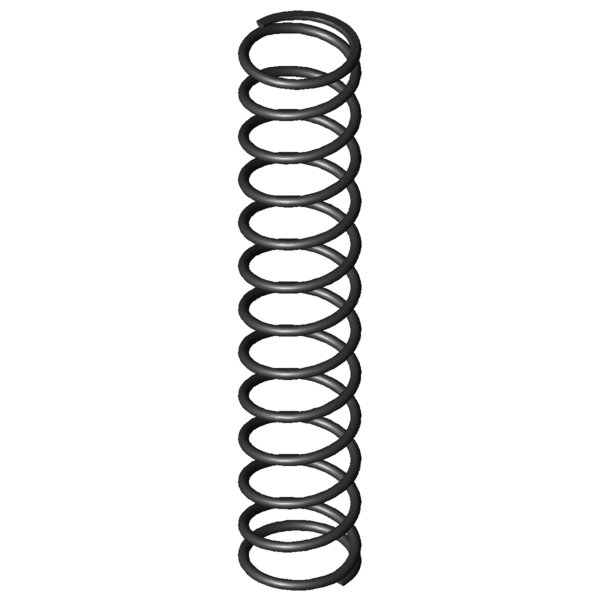

Obrázek produktu Tlačná pružina D-115H-02

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,7	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	7,3	mm	Střední průměr vinutí
De	8	mm	Vnější průměr vinutí
Dd	6,1	mm	Největší průměr trnu
Dh	8,7	mm	Nejmenší průměr dutinky
L0	41	mm	Délka nenapnuté pružiny
Lk	20,45	mm	Vzpěrná délka
Fn	16,092	N	Maximální síla při statickém zatížení
Ln	11,57	mm	Nejmenší délka při statickém zatížení
sn	29,43	mm	Největší dráha pružiny při statickém zatížení
Fndyn	15,511	N	Maximální síla při dynamickém zatížení
Lndyn	12,63	mm	Nejmenší délka při dynamickém zatížení
shdyn	9,99	mm	Největší dráha pružiny při dynamickém zatížení
S	3,504	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	11,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,547	N/mm	Tuhost pružiny
Gew	0,9418	g	Hmotnost výrobku
Fntol	1,04	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,03	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,46	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-115H-02	EN 10270-1	0,7	8	41	16,092	11,57	29,43	11,5	0,547	78,7 \| 95,4 \| 79,6 \| 61,1
VD-115H-02	1.4310	0,7	8	41	13,821	11,57	29,43	11,5	0,47	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063K	8,5	35,8	0,226	EN 10270-1	6,946	5,08	30,72	55,1 \| 80,9 \| 59,2 \| 25,3
D-093A	8,63	37	0,251	EN 10270-1	6,312	11,83	25,17	57,6 \| 86,8 \| 58,0 \| 28,0
D-093	8,63	37	0,369	EN 10270-1	10,53	8,45	28,55	66,0 \| 86,8 \| 69,9 \| 41,2
D-115H-03	8	48	0,503	EN 10270-1	17,881	12,45	35,55	74,2 \| 91,4 \| 75,1 \| 56,2
D-115H-02	8	41	0,547	EN 10270-1	16,092	11,57	29,43	78,7 \| 95,4 \| 79,6 \| 61,1
D-127E	8,3	45	0,733	EN 10270-1	22,051	14,9	30,1	89,6 \| 96,3 \| 90,5 \| 81,9
D-115L	7,5	35,8	0,819	EN 10270-1	21,408	9,66	26,14	90,3 \| 89,1 \| 90,1 \| 91,6
D-127E-05	8	41,6	0,894	EN 10270-1	24,85	13,82	27,79	100,0 \| 100,0 \| 100,0 \| 100,0
D-163A	9	40,5	1,076	EN 10270-1	17,611	24,13	16,37	78,9 \| 88,7 \| 64,9 \| 83,1
D-143L	8	43	1,288	EN 10270-1	33,006	17,37	25,63	82,8 \| 95,2 \| 83,8 \| 69,4
D-163	9	40,5	1,592	EN 10270-1	37,487	16,95	23,55	73,5 \| 88,7 \| 75,5 \| 56,2
D-143K	8	36	1,624	EN 10270-1	35,481	14,15	21,85	73,7 \| 91,8 \| 74,3 \| 55,1
D-165E	8,7	42	1,653	EN 10270-1	39,587	18,05	23,95	73,0 \| 90,3 \| 74,5 \| 54,1
D-171A	7,3	43,5	1,811	EN 10270-1	27,905	28,09	15,41	70,2 \| 89,0 \| 72,3 \| 49,4
D-143S	7,3	38,7	2,04	EN 10270-1	48,285	15,03	23,67	67,7 \| 91,1 \| 68,3 \| 43,8
D-171	7,3	43,5	2,202	EN 10270-1	44,153	23,45	20,05	64,6 \| 89,0 \| 64,2 \| 40,6
D-180-04	8,3	44	2,284	EN 10270-1	44,272	24,61	19,39	63,3 \| 87,9 \| 63,0 \| 39,2
D-166L	8	34,5	2,475	EN 10270-1	45,586	16,08	18,42	61,4 \| 87,6 \| 60,4 \| 36,1
D-180-03	8,3	38	2,756	EN 10270-1	47,485	20,77	17,23	58,8 \| 86,8 \| 57,2 \| 32,4
D-173C	7	38,8	3,043	EN 10270-1	57,55	19,89	18,91	57,3 \| 86,9 \| 55,6 \| 29,4

Počet podobných kovových pružin: 19
