Tlačná pružina D-115H-03 Pružinová ocel Ø 0,7 x 7,3 x 48 mm

Name: D-115H-03 - Tlacné pružiny
SKU: D-115H-03
Availability: InStock

Cenová stupnice - Tlačná pružina D-115H-03

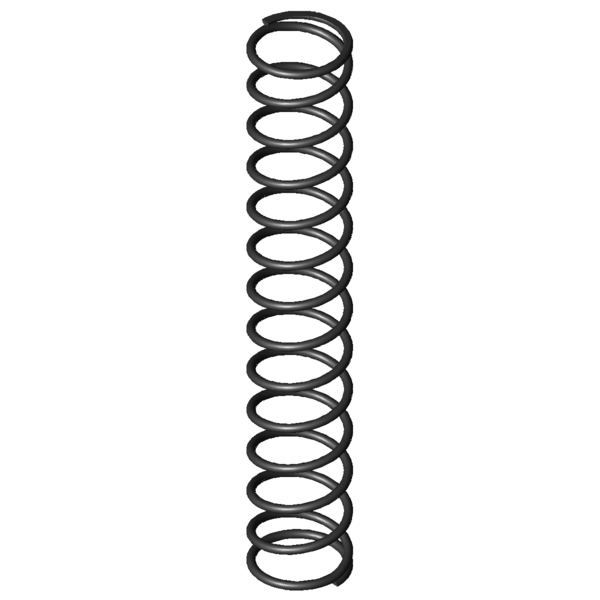

Obrázek produktu Tlačná pružina D-115H-03

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,7	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	7,3	mm	Střední průměr vinutí
De	8	mm	Vnější průměr vinutí
Dd	6,1	mm	Největší průměr trnu
Dh	8,7	mm	Nejmenší průměr dutinky
L0	48	mm	Délka nenapnuté pružiny
Lk	32,89	mm	Vzpěrná délka
Fn	17,881	N	Maximální síla při statickém zatížení
Ln	12,45	mm	Nejmenší délka při statickém zatížení
sn	35,55	mm	Největší dráha pružiny při statickém zatížení
Fndyn	17,304	N	Maximální síla při dynamickém zatížení
Lndyn	13,6	mm	Nejmenší délka při dynamickém zatížení
shdyn	9,62	mm	Největší dráha pružiny při dynamickém zatížení
S	3,784	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,503	N/mm	Tuhost pružiny
Gew	1,0116	g	Hmotnost výrobku
Fntol	1,06	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,05	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,57	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-115H-03	EN 10270-1	0,7	8	48	17,881	12,45	35,55	12,5	0,503	100,0 \| 100,0 \| 100,0 \| 100,0
VD-115H-03	1.4310	0,7	8	48	15,358	12,45	35,55	12,5	0,432	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-095E	7,9	49	0,334	EN 10270-1	12,531	11,5	37,5	81,5 \| 95,6 \| 82,4 \| 66,4
D-126A	8,8	47	0,441	EN 10270-1	11,851	20,1	26,9	83,6 \| 92,1 \| 71,0 \| 87,6
D-115H-03	8	48	0,503	EN 10270-1	17,881	12,45	35,55	100,0 \| 100,0 \| 100,0 \| 100,0
D-115H-02	8	41	0,547	EN 10270-1	16,092	11,57	29,43	91,2 \| 95,1 \| 86,4 \| 92,0
D-126	8,8	47	0,652	EN 10270-1	21,451	14,1	32,9	85,7 \| 92,1 \| 88,0 \| 77,1
D-127E	8,3	45	0,733	EN 10270-1	22,051	14,9	30,1	81,4 \| 92,5 \| 82,9 \| 68,7
D-132A	7,1	48	0,742	EN 10270-1	18,487	23,07	24,93	81,1 \| 92,1 \| 83,4 \| 67,8
D-127E-05	8	41,6	0,894	EN 10270-1	24,85	13,82	27,79	74,2 \| 91,4 \| 75,1 \| 56,2
D-132	7,1	48	0,902	EN 10270-1	25,928	19,26	28,74	74,2 \| 92,1 \| 74,9 \| 55,8
D-143M	8	57	0,958	EN 10270-1	32,808	22,74	34,26	71,8 \| 87,3 \| 75,4 \| 52,5
D-143L	8	43	1,288	EN 10270-1	33,006	17,37	25,63	63,8 \| 89,1 \| 63,1 \| 39,1
D-166D	8,3	50	1,416	EN 10270-1	37,047	23,83	26,17	61,3 \| 87,5 \| 60,9 \| 35,5
D-166M	8	51,1	1,8	EN 10270-1	53,529	21,36	29,74	58,2 \| 88,0 \| 58,5 \| 27,9
D-171A	7,3	43,5	1,811	EN 10270-1	27,905	28,09	15,41	55,1 \| 84,0 \| 53,7 \| 27,8
D-180-05	8,3	51	1,998	EN 10270-1	46,328	27,81	23,19	53,9 \| 84,7 \| 51,9 \| 25,2
D-171	7,3	43,5	2,202	EN 10270-1	44,153	23,45	20,05	51,7 \| 84,0 \| 48,4 \| 22,8
D-180-04	8,3	44	2,284	EN 10270-1	44,272	24,61	19,39	51,1 \| 83,9 \| 47,5 \| 22,0
D-180-13	9	50	2,42	EN 10270-1	73,089	19,8	30,2	52,8 \| 82,8 \| 54,7 \| 20,8

Počet podobných kovových pružin: 17
