Tlačná pružina D-095E Pružinová ocel Ø 0,63 x 7,27 x 49 mm

Name: D-095E - Tlacné pružiny
SKU: D-095E
Availability: InStock

Cenová stupnice - Tlačná pružina D-095E

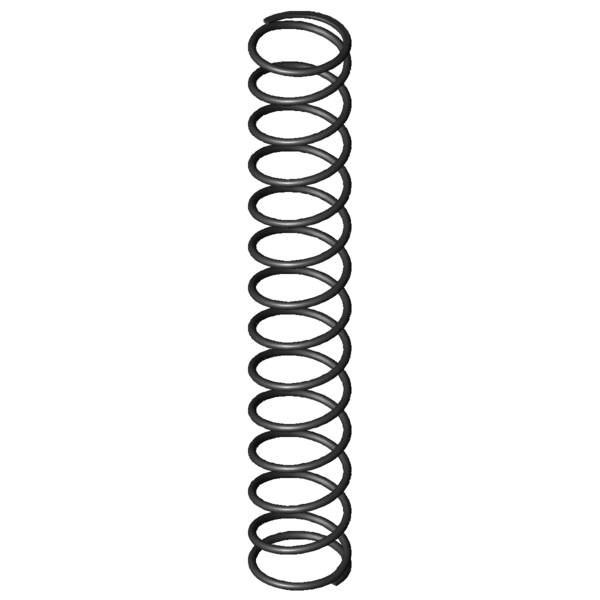

Obrázek produktu Tlačná pružina D-095E

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	7,27	mm	Střední průměr vinutí
De	7,9	mm	Vnější průměr vinutí
Dd	6,2	mm	Největší průměr trnu
Dh	8,6	mm	Nejmenší průměr dutinky
L0	49	mm	Délka nenapnuté pružiny
Lk	34,53	mm	Vzpěrná délka
Fn	12,531	N	Maximální síla při statickém zatížení
Ln	11,5	mm	Nejmenší délka při statickém zatížení
sn	37,5	mm	Největší dráha pružiny při statickém zatížení
Fndyn	12,136	N	Maximální síla při dynamickém zatížení
Lndyn	12,68	mm	Nejmenší délka při dynamickém zatížení
shdyn	11,45	mm	Největší dráha pružiny při dynamickém zatížení
S	3,87	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,334	N/mm	Tuhost pružiny
Gew	0,816	g	Hmotnost výrobku
Fntol	0,81	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	0,81	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,87	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-095E	EN 10270-1	0,63	7,9	49	12,531	11,5	37,5	12,5	0,334	100,0 \| 100,0 \| 100,0 \| 100,0
VD-095E	1.4310	0,63	7,9	49	10,763	11,5	37,5	12,5	0,287	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063Q	7,6	55	0,132	EN 10270-1	5,868	10,47	44,53	64,4 \| 88,2 \| 65,5 \| 39,4
D-095E	7,9	49	0,334	EN 10270-1	12,531	11,5	37,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-126A	8,8	47	0,441	EN 10270-1	11,851	20,1	26,9	82,4 \| 88,1 \| 83,2 \| 75,8
D-115H-03	8	48	0,503	EN 10270-1	17,881	12,45	35,55	81,5 \| 95,6 \| 82,4 \| 66,4
D-115H-02	8	41	0,547	EN 10270-1	16,092	11,57	29,43	76,7 \| 90,8 \| 78,2 \| 61,1
D-126	8,8	47	0,652	EN 10270-1	21,451	14,1	32,9	70,8 \| 88,1 \| 73,1 \| 51,3
D-127E	8,3	45	0,733	EN 10270-1	22,051	14,9	30,1	67,6 \| 88,6 \| 68,5 \| 45,6
D-132A	7,1	48	0,742	EN 10270-1	18,487	23,07	24,93	67,0 \| 88,9 \| 67,1 \| 45,1
D-127E-05	8	41,6	0,894	EN 10270-1	24,85	13,82	27,79	62,4 \| 87,5 \| 62,3 \| 37,4
D-132	7,1	48	0,902	EN 10270-1	25,928	19,26	28,74	62,8 \| 88,9 \| 62,5 \| 37,0
D-143M	8	57	0,958	EN 10270-1	32,808	22,74	34,26	61,5 \| 84,9 \| 64,8 \| 34,9
D-143L	8	43	1,288	EN 10270-1	33,006	17,37	25,63	54,9 \| 85,5 \| 53,2 \| 25,9
D-166D	8,3	50	1,416	EN 10270-1	37,047	23,83	26,17	53,6 \| 85,4 \| 51,8 \| 23,6
D-166M	8	51,1	1,8	EN 10270-1	53,529	21,36	29,74	51,9 \| 85,9 \| 51,4 \| 18,6
D-171A	7,3	43,5	1,811	EN 10270-1	27,905	28,09	15,41	47,6 \| 81,4 \| 43,0 \| 18,5
D-180-05	8,3	51	1,998	EN 10270-1	46,328	27,81	23,19	48,0 \| 82,8 \| 44,4 \| 16,7
D-171	7,3	43,5	2,202	EN 10270-1	44,153	23,45	20,05	45,8 \| 81,4 \| 40,9 \| 15,2

Počet podobných kovových pružin: 16
