Tlačná pružina D-127E Pružinová ocel Ø 0,8 x 7,5 x 45 mm

Cenová stupnice - Tlačná pružina D-127E

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

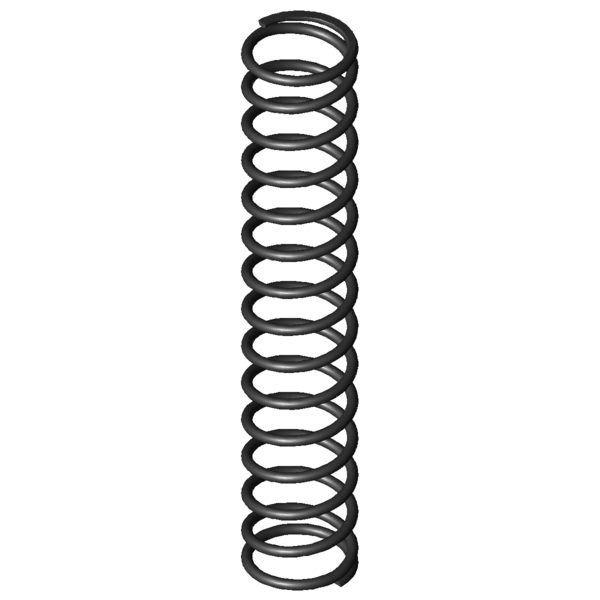

Obrázek produktu Tlačná pružina D-127E

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-127E

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	7,5	mm	Střední průměr vinutí
De	8,3	mm	Vnější průměr vinutí
Dd	6,2	mm	Největší průměr trnu
Dh	8,9	mm	Nejmenší průměr dutinky
L0	45	mm	Délka nenapnuté pružiny
Lk	26,75	mm	Vzpěrná délka
Fn	22,051	N	Maximální síla při statickém zatížení
Ln	14,9	mm	Nejmenší délka při statickém zatížení
sn	30,1	mm	Největší dráha pružiny při statickém zatížení
Fndyn	21,138	N	Maximální síla při dynamickém zatížení
Lndyn	16,15	mm	Nejmenší délka při dynamickém zatížení
shdyn	14,99	mm	Největší dráha pružiny při dynamickém zatížení
S	3,274	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	13,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,733	N/mm	Tuhost pružiny
Gew	1,4511	g	Hmotnost výrobku
Fntol	1,4	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,39	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,46	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-127E Pružinová ocel Ø 0,8 x 7,5 x 45 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-127E Pružinová ocel Ø 0,8 x 7,5 x 45 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-127E Pružinová ocel Ø 0,8 x 7,5 x 45 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-127E Pružinová ocel Ø 0,8 x 7,5 x 45 mm

síla-dráha-výpočet Tlačná pružina D-127E

Formulář dotazu Tlačná pružina D-127E Pružinová ocel Ø 0,8 x 7,5 x 45 mm

Formulář dotazu Tlačná pružina D-127E

Podobné tlačné pružiny pro Tlačná pružina D-127E Pružinová ocel Ø 0,8 x 7,5 x 45 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-127E	EN 10270-1	0,8	8,3	45	22,051	14,9	30,1	13,5	0,733	100,0 \| 100,0 \| 100,0 \| 100,0
VD-127E	1.4310	0,8	8,3	45	18,939	14,9	30,1	13,5	0,629	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-095E	7,9	49	0,334	EN 10270-1	12,531	11,5	37,5	67,6 \| 88,6 \| 68,5 \| 45,6
D-126A	8,8	47	0,441	EN 10270-1	11,851	20,1	26,9	76,1 \| 96,7 \| 71,6 \| 60,1
D-115H-03	8	48	0,503	EN 10270-1	17,881	12,45	35,55	81,4 \| 92,5 \| 82,9 \| 68,7
D-115H-02	8	41	0,547	EN 10270-1	16,092	11,57	29,43	83,9 \| 91,7 \| 85,4 \| 74,6
D-126	8,8	47	0,652	EN 10270-1	21,451	14,1	32,9	93,4 \| 96,7 \| 94,4 \| 89,0
D-127E	8,3	45	0,733	EN 10270-1	22,051	14,9	30,1	100,0 \| 100,0 \| 100,0 \| 100,0
D-127E-05	8	41,6	0,894	EN 10270-1	24,85	13,82	27,79	89,6 \| 96,3 \| 90,5 \| 81,9
D-143L	8	43	1,288	EN 10270-1	33,006	17,37	25,63	75,5 \| 93,6 \| 76,0 \| 56,9
D-166D	8,3	50	1,416	EN 10270-1	37,047	23,83	26,17	71,7 \| 90,0 \| 73,2 \| 51,8
D-163	9	40,5	1,592	EN 10270-1	37,487	16,95	23,55	67,3 \| 87,4 \| 68,5 \| 46,0
D-165E	8,7	42	1,653	EN 10270-1	39,587	18,05	23,95	67,2 \| 89,6 \| 67,6 \| 44,3
D-166M	8	51,1	1,8	EN 10270-1	53,529	21,36	29,74	66,3 \| 88,1 \| 70,0 \| 40,7
D-171A	7,3	43,5	1,811	EN 10270-1	27,905	28,09	15,41	64,6 \| 88,2 \| 65,1 \| 40,5
D-180-05	8,3	51	1,998	EN 10270-1	46,328	27,81	23,19	62,0 \| 87,0 \| 62,3 \| 36,7
D-171	7,3	43,5	2,202	EN 10270-1	44,153	23,45	20,05	59,9 \| 88,2 \| 58,3 \| 33,3
D-180-04	8,3	44	2,284	EN 10270-1	44,272	24,61	19,39	59,8 \| 90,2 \| 57,1 \| 32,1
D-199A	9,25	47,5	2,626	EN 10270-1	47,637	29,36	18,14	54,7 \| 82,8 \| 53,3 \| 27,9
D-180-03	8,3	38	2,756	EN 10270-1	47,485	20,77	17,23	54,7 \| 85,7 \| 51,8 \| 26,6
D-180U	8,5	46,5	3,503	EN 10270-1	79,204	23,89	22,61	53,1 \| 87,0 \| 51,5 \| 20,9
D-199	9,25	47,5	3,886	EN 10270-1	103,179	20,95	26,55	52,2 \| 82,8 \| 54,8 \| 18,9
D-200D	8,05	42	4,794	EN 10270-1	76,21	26,1	15,9	47,0 \| 84,8 \| 40,9 \| 15,3

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-127E

Země původu: DE, German; Tlačná pružina D-127E
