Tlačná pružina D-137 Pružinová ocel Ø 0,8 x 5 x 36 mm

Cenová stupnice - Tlačná pružina D-137

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

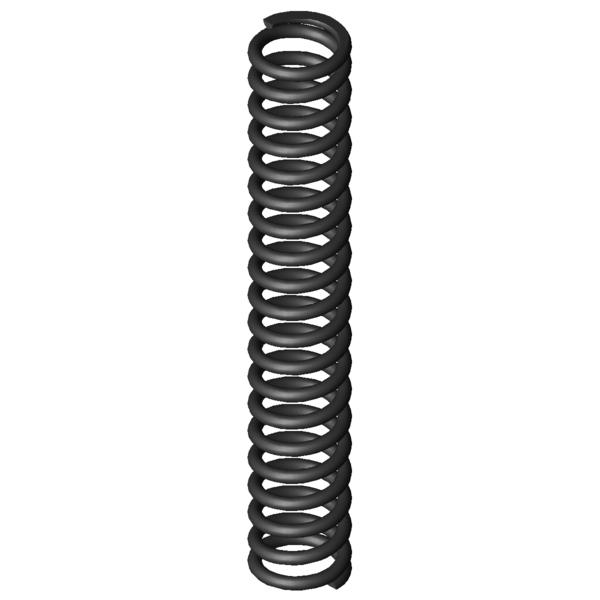

Obrázek produktu Tlačná pružina D-137

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-137

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	5	mm	Střední průměr vinutí
De	5,8	mm	Vnější průměr vinutí
Dd	3,8	mm	Největší průměr trnu
Dh	6,3	mm	Nejmenší průměr dutinky
L0	36	mm	Délka nenapnuté pružiny
Lk	26,98	mm	Vzpěrná délka
Fn	31,132	N	Maximální síla při statickém zatížení
Ln	18,75	mm	Nejmenší délka při statickém zatížení
sn	17,25	mm	Největší dráha pružiny při statickém zatížení
Fndyn	28,998	N	Maximální síla při dynamickém zatížení
Lndyn	19,93	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,63	mm	Největší dráha pružiny při dynamickém zatížení
S	1,903	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,804	N/mm	Tuhost pružiny
Gew	1,2795	g	Hmotnost výrobku
Fntol	2,37	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	2,34	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	1,06	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-137 Pružinová ocel Ø 0,8 x 5 x 36 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-137 Pružinová ocel Ø 0,8 x 5 x 36 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-137 Pružinová ocel Ø 0,8 x 5 x 36 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-137 Pružinová ocel Ø 0,8 x 5 x 36 mm

síla-dráha-výpočet Tlačná pružina D-137

Formulář dotazu Tlačná pružina D-137 Pružinová ocel Ø 0,8 x 5 x 36 mm

Formulář dotazu Tlačná pružina D-137

Podobné tlačné pružiny pro Tlačná pružina D-137 Pružinová ocel Ø 0,8 x 5 x 36 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-137	EN 10270-1	0,8	5,8	36	31,132	18,75	17,25	18,5	1,804	100,0 \| 100,0 \| 100,0 \| 100,0
VD-137	1.4310	0,8	5,8	36	26,739	18,75	17,25	18,5	1,55	92,9 \| 100,0 \| 92,9 \| 85,9
VD-137A	1.4310	0,8	5,8	36	17,261	22,45	13,55	22,5	1,274	79,2 \| 100,0 \| 67,0 \| 70,6

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-099A	6,93	36,5	0,347	EN 10270-1	7,171	15,83	20,67	53,2 \| 87,0 \| 53,2 \| 19,2
D-068A-16	6	33	0,364	EN 10270-1	9,211	7,73	25,27	50,9 \| 83,6 \| 48,9 \| 20,2
D-075F	5	37	0,378	EN 10270-1	9,329	12,3	24,7	50,9 \| 82,0 \| 49,9 \| 20,9
D-073	5,5	30	0,408	EN 10270-1	8,634	8,81	21,19	52,5 \| 80,2 \| 54,6 \| 22,6
D-090M-02	5	39	0,492	EN 10270-1	11,677	15,27	23,73	54,9 \| 82,4 \| 55,1 \| 27,3
D-099	6,93	36,5	0,513	EN 10270-1	13,04	11,1	25,4	56,8 \| 87,0 \| 54,9 \| 28,4
D-105A	5,63	38,5	0,571	EN 10270-1	11,588	18,19	20,31	60,8 \| 89,8 \| 61,1 \| 31,6
D-090L	6	29,2	0,606	EN 10270-1	13,083	7,62	21,58	58,9 \| 82,2 \| 61,0 \| 33,6
D-100A-02	6,4	41	0,619	EN 10270-1	18,14	11,69	29,31	59,5 \| 85,7 \| 58,6 \| 34,3
D-105	5,63	38,5	0,694	EN 10270-1	16,182	15,18	23,32	63,7 \| 89,8 \| 63,0 \| 38,4
D-100A-01	6,4	33	0,796	EN 10270-1	18,802	9,37	23,63	65,9 \| 87,0 \| 66,7 \| 44,1
D-116	6,7	35	0,944	EN 10270-1	22,114	11,57	23,43	71,7 \| 90,4 \| 72,3 \| 52,3
D-137A	5,8	36	1,484	EN 10270-1	20,097	22,45	13,55	84,6 \| 100,0 \| 71,6 \| 82,2
D-132C	6,4	36	1,533	EN 10270-1	30,427	16,15	19,85	91,4 \| 96,9 \| 92,3 \| 84,9
D-137	5,8	36	1,804	EN 10270-1	31,132	18,75	17,25	100,0 \| 100,0 \| 100,0 \| 100,0
D-144D	6,3	35,1	2,739	EN 10270-1	47,108	17,9	17,2	80,5 \| 92,8 \| 82,9 \| 65,9
D-173J	6,3	41	3,338	EN 10270-1	52,027	25,41	15,59	71,9 \| 86,6 \| 75,1 \| 54,1
D-178A	6	34,5	3,622	EN 10270-1	25,016	27,59	6,91	67,0 \| 90,8 \| 60,2 \| 49,9
D-173H	6,3	37	3,91	EN 10270-1	58,703	21,99	15,01	68,7 \| 89,8 \| 70,0 \| 46,1
D-177A	6	34	4,179	EN 10270-1	41,037	24,18	9,82	66,7 \| 90,4 \| 66,4 \| 43,2
D-173CH	6,7	34,2	4,401	EN 10270-1	76,794	16,75	17,45	66,0 \| 87,2 \| 69,7 \| 41,0
D-178	6	34	4,405	EN 10270-1	48,267	23,04	10,96	65,1 \| 90,4 \| 64,0 \| 41,0
D-180D-05	6,5	40,9	5,12	EN 10270-1	79,769	25,32	15,58	61,1 \| 83,3 \| 64,7 \| 35,2
D-178B	5,8	30	6,353	EN 10270-1	73,37	18,45	11,55	57,0 \| 87,8 \| 54,7 \| 28,4
D-179E	5	33	8,163	EN 10270-1	74,137	23,92	9,08	51,8 \| 86,0 \| 47,3 \| 22,1
D-180H	5,5	29,5	11,297	EN 10270-1	91,907	21,36	8,14	46,6 \| 83,2 \| 40,5 \| 16,0
D-180Y	6	32	12,324	EN 10270-1	107,136	23,31	8,69	46,1 \| 84,1 \| 39,7 \| 14,6
D-207J	7	37,1	14,378	EN 10270-1	142,47	27,19	9,91	43,7 \| 79,0 \| 39,7 \| 12,6

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202081; Tlačná pružina D-137

Země původu: DE, German; Tlačná pružina D-137
